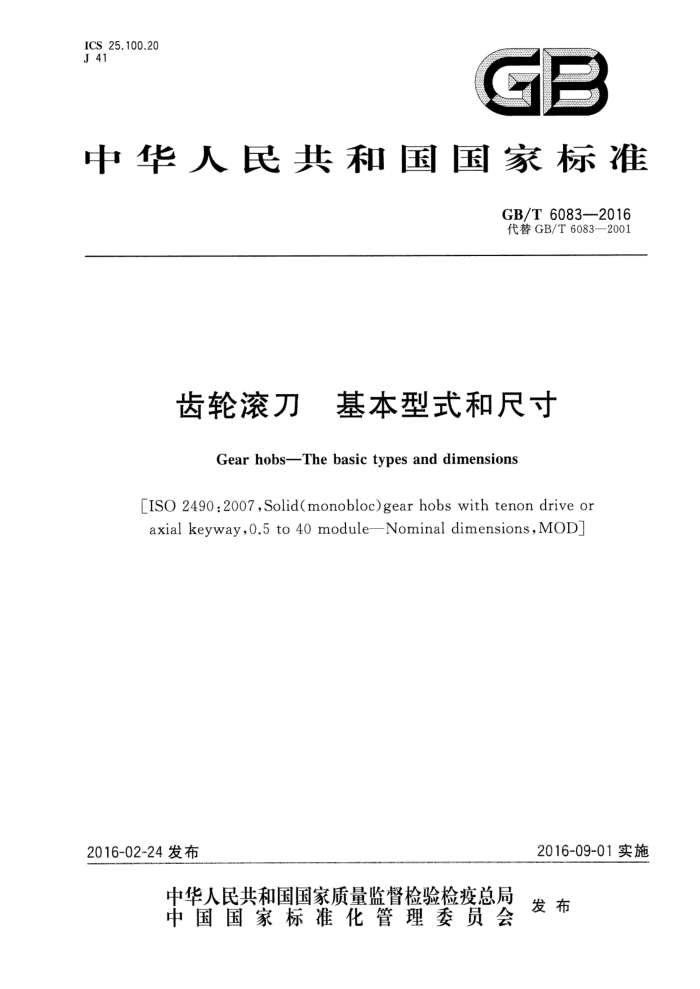

ICS 25.100.20 J 41
中华人民共和国国家标准
GB/T 6083-2016 代替 GB/T 6083—2001
齿轮滚刀 基本型式和尺寸
Gear hobs-The basic types and dimensions
[ISO 2490:2007,Solid(monobloc)gear hobs with tenon drive or axial keyway,O.5 to 40 moduleNominal dimensions,MODJ
2016-09-01实施
2016-02-24发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 6083---2016
前言
本标准按照 GB/T 1.1一2009给出的规则起草。 本标准代替GB/T 6083-2001《齿轮滚刀基本型式和尺寸》。 本标准与GB/T6083一2001相比，主要技术变化如下：
修改了范围,模数调整为0.5 mm～40 mm（见第1章,2001年版第1章）; 调整了外径D、孔径d、长度 L、最小轴台长度、常用容屑槽数量（见第 3章); 增加了端键滚刀（见3.1）；增加了小孔径滚刀尺寸（见3.1）；删除了滚刀I型、Ⅱ型的分类；修改了标记示例（见第4章，2001年版第4章）；删除原附录（见2001年版附录A、附录B); -增加了新附录（见附录A）。
本标准使用重新起草法修改采用ISO2490:2007《带端键或轴向键的模数为0.5mm～40mm的整体齿轮滚刀公称尺寸》(英文版)。
本标准与ISO 2490:2007的技术差异如下：
国际标准中的规范性引用文件用我国相应标准代替；结合滚刀实际情况，增加了滚刀旋向的规定；结合滚刀实际情况，增加了滚刀可做成锥形的规定；结合滚刀实际情况，增加了标记示例。 为了方便使用,本标准还做了如下编辑性修改：
-修改了标准名称；删除了国际标准的目录和前言,增加了新的前言；用小数点符号”代替符号“，”。
本标准由中国机械工业联合会提出。 本标准由全国刀具标准化技术委员会(SAC/TC 91)归口。 本标准负责起草单位：成都工具研究所有限公司、汉江工具有限责任公司、哈尔滨第一工具制造有
限公司、重庆工具厂有限责任公司、太原工具厂、浙江汤溪工具制造有限公司。
本标准主要起草人：沈士昌、曾宇环、华夏婉、王小雷、王家喜、戴新、辛佳毅、胡永宏。 本标准所代替标准的历次版本发布情况为：
GB/T 6083—1985、GB/T 6083—2001。
I GB/T 6083---2016
齿轮滚刀基本型式和尺寸
1范围
本标准规定了模数0.5mm～40 mm带端键或轴键的单头和多头整体齿轮滚刀的基本型式和尺寸。
本标准适用于加工模数按GB/T1357、基本齿廓按GB/T1356,20°压力角齿轮的滚刀。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所用的修改单)适用于本文件。
GB/T1356通用机械和重型机械用圆柱齿轮标准基本齿条齿廓（GB/T1356—2001，idt ISO 53:1998)
GB/T1357通用机械和重型机械用圆柱齿轮模数(GB/T1357-2008,ISO54:1996,IDT) GB/T1804　一般公差　未注公差的线性和角度尺寸的公差（GB/T1804—2000，eqvISO2768-1：
1989)
GB/T 6132 铣刀和铣刀刀杆的互换尺寸（GB/T6132一2006，ISO240:1994,IDT） GB/T 20329 端键传动的铣刀和铣刀刀杆上刀座的互换尺寸（GB/T20329-2006，ISO2780
1986,IDT)
3型式和尺寸
3.1齿轮滚刀的基本型式和尺寸按图1 和表 1、表2的规定，附录A给出了多头滚刀的尺寸。 3.2滚刀做成右旋（按用户要求可做成左旋）。 3.3键槽的尺寸和偏差按GB/T 6132的规定，刀座的尺寸和偏差按GB/T 20329的规定。 3.4滚刀可以做成锥形，此时的外径尺寸为大端尺寸。 GB/T 6083—2016
a）带轴键的滚刀
b）带端键的滚刀图 1 齿轮滚刀的尺寸 GB/T 6083--2016
表1　小孔径单头齿轮滚刀的尺寸
参考
模数m 轴台直 外径 孔径
径Di D: db 总长La mm
系列
类型b
总长 L。 最小轴台长度 c 常用容屑
槽数量
mm
mm
mm
mm
mm
I 0.5
Ⅱ
0.55 0.7 0.75
10
0.6
24
8
1
0.8
12
0.9
1.0 0.5
12
0.55
0.6 一 0.8 一 1.0 1.25 1.50 2.0 0.5 0.6 /
0.7 0.75 0.9 1.125 一 1.375自行定制
32
30
20
2
10
一
1
由制造商
25
35
10
40
1.75
一
30
40
2
0.55
0.7 0.75
20
30
12
32
0.8
0.9
13
3
1.0 一 1.25 - 1.5
1.125
25
35
1.375
I 1.75
10
40
30
40
2.0 注：根据用户需要可以不做键槽。 外径D公差、总长度L或L。公差按GB/T1804应为粗糙级。
类型是基于孔径划分的。
3 GB/T 60832016
表 2 单头齿轮滚刀的尺寸
模数 m 系列
参考
轴台直 外径 孔径径D1 Da
db mm
总长 La mm
总长L。 最小轴台长度 常用容屑
mm
mm
槽数量
mm
mm
I - 1.125
I 1
50
50
65
1.25 / 1.5 - 2 - 2.25 2.5
22
1.375 1.75
55
70
55 65
60 65 70 75 80 85 90 95 100 110 115 140 170
75
14
4
27
70 75 80 85 90 95
80 85 90 95 100 105 110 115 125 130 160
2.75
-
3
-
3.5 - 4.5 - 5.5 由制造 100 32
?
5
6
商自行 105
12
6.5 7
110 115 120 125 130 150 160 180 200 220 240 250 280 320 350 380 400
定制
/ 8
5
一 10
9
10
190
11 14 I 18 1 22 一 28
12 16 20
40
一
200
220
50
250
275
300 360 400 450 480
325 385 430 480 510
6
9
60
25 一 32 一 40
80
36
外径公差、总长度公差按GB/T1804应为粗糙级。 GB/T20329(联结尺寸)孔径最大为50mm。
标记示例
4
模数m=2的小孔径齿轮滚刀标记为
小孔径齿轮滚刀m2GB/T6083—2016
4 GB/T 6083---2016
模数m一2 的带端键齿轮滚刀标记为
端键齿轮滚刀m2GB/T6083-2016
模数㎡=2的带轴键齿轮滚刀标记为
轴键齿轮滚刀m2GB/T6083—2016
对于附录 A中的多头滚刀，制造商自行作标记。
