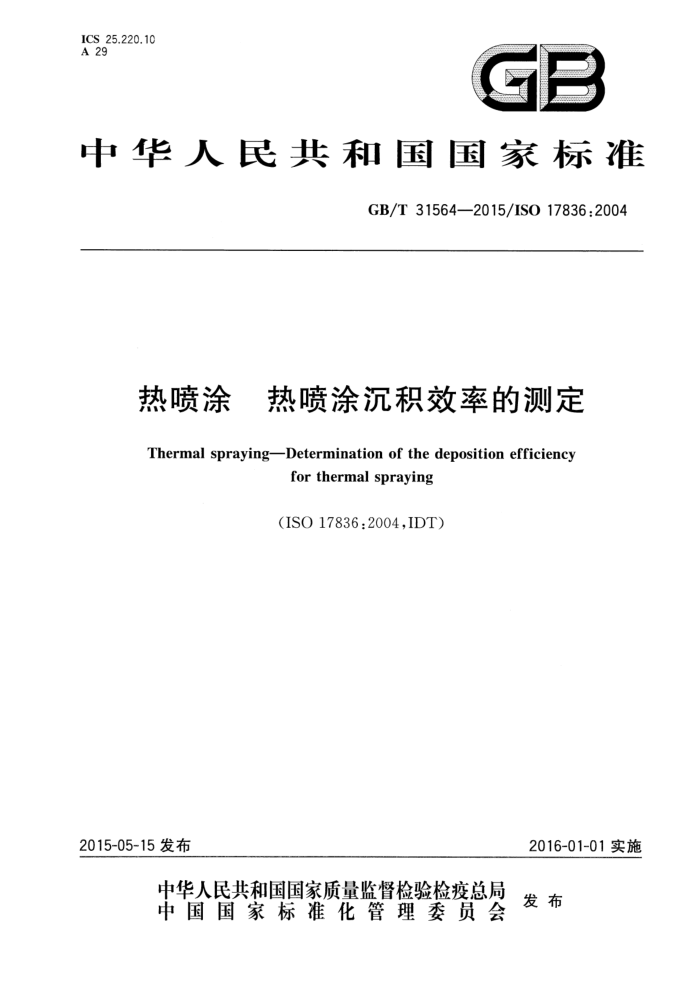

ICS 25.220.10 A 29
GB
中华人民共和国国家标准
GB/T 31564——2015/ISO 17836:2004
热喷涂 热喷涂沉积效率的测定 Thermal spraying-Determination of the deposition efficiency
for thermal spraying
(ISO 17836:2004,IDT)
2016-01-01实施
2015-05-15发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 31564--2015/ISO 17836 :2004
目 次
前言引言范围
1
2规范性引用文件 3术语和定义 4试件、设备、工作和辅助装置 .5．测试实施
沉积效率的确定测试报告标记附录 A (规范性附录) 试件 管状(A) 附录B(规范性附录) 试件 板状(B) 附录C（资料性附录） 沉积效率测定的记录- 示例
6 7
8
图 1 试验过程图 A.1 管状 150 mmX200 mmX3 mm 图 B.1 板状 300 mmX300 mmX1 mm GB/T 31564—2015/ISO 17836:2004
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准等同采用ISO17836：2004《热喷涂热喷涂沉积效率的测定》（英文版）。 本标准与ISO17836:2004相比，主要差异如下：与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T12608一2003热喷涂火焰和电弧喷涂用线材、棒材和芯材分类和供货技术条件 (ISO 14919 :2001,MOD) -GB/T 18719—2002　热喷涂　术语、分类(ISO 14917:1999,MOD) -GB/T19356一2003热喷涂　粉末成分和供货技术条件(ISO14232:2000,MOD)
注：ISO17836:2004的规范性引用文件EN657、EN1247和ENISO14919分别等同于ISO14917、ISO14232和
ISO 14919。 为便于使用,本标准做了下列编辑性修改：
用小数点“”代替作为小数点的逗号“，”； -删除国际标准的前言；一增加了我国的标准前言; 用等同的 ISO标准代替了规范性引用的 EN标准。 本标准由机械工业联合会提出。 本标准由全国金属与非金属覆盖层标准化技术委员会(SAC/TC 57)归口。 本标准起草单位：武汉材料保护研究所、北京矿冶研究总院北矿新材科技有限公司、佛山市南海区
标准化研究与促进中心、重庆市计量质量检测研究院、东莞宜安科技股份有限公司、深圳市发斯特精密技术有限公司。
本标准主要起草人：汪洪生、章德铭、沈婕、姜汉生、张冀蜀、何烙辉、高正源、李卫荣、杨锋。 GB/T 31564—2015/ISO 17836 :2004
引 言
本标准定义了热喷涂沉积效率的测定。本标准描述了测定热喷涂沉积效率规定使用的试件;测定特定的热喷涂工艺和热喷涂材料沉积效率的实施过程。
根据本标准计算的试件沉积效率,不一定与实际构件上的沉积效率相符。
I GB/T 31564—2015/IS0 17836:2004
热喷涂热喷涂沉积效率的测定
1范围
在确定热喷涂材料需求时,有必要应用本标准中关于喷涂工艺沉积效率的数据。 本标准规定了热喷涂沉积效率的测定程序，以及与之相关的热喷涂材料,设备和辅助材料。 本标准适用于所有热喷涂工艺（见ISO14917)和所有线材、棒材、芯材和粉末的热喷涂材料。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
ISO 14232　热喷涂　粉末　成分　供货技术条件（Thermal spraying一Powders一Composition- Technical supply conditions)
ISO 14917热喷涂术语、分类(Thermal spraying一Terminology,classification) ISO 14919热喷涂火焰和电弧喷涂用线材、棒材和芯材分类供货技术条件（Thermal spra
ying--Wires,rods and cords for flame and arc spraying—Classification—Technical supply conditions)
EN 13507热喷涂热喷涂金属部件和组件表面的前处理（Thermal spraying一Pre-treament of surfaces of metallic parts and components for thermal spraying)
3术语和定义
下列术语和定义适用于本文件。
3.1
沉积效率deposition efficiency(DE) 在标准的条件下，沉积在试件上热喷涂材料的质量与需要送人热喷涂材料的质量之比（%）。
4试件、设备、工作和辅助装置
内容如下： a）可供选择的试件：
1）试管,尺寸按附录 A; 2）试板，,尺寸按附录B。
b） 设备/工作装置：
1）喷涂设备； 2）夹持运转装置（机械化喷涂工艺）; 3）计量装置（计量送入的线材，棒材，芯材或粉末）； 4）燃气/燃料/电能； 5）会 等离子气体； 6) 喷涂舱室;
I GB/T 31564—2015/ISO 17836:2004
7）过滤/排气系统。 c)3 辅助装置:
1）试件夹紧装置； 2）天平(精度不低于1克)。
5测试实施
内容如下：
试件预处理应符合规定,如:脱脂和喷砂（见 EN 13507）。预处理过程应作记录。 预处理后的试件应测量其质量并记录。 应测定喷涂材料的送给速度（g/min），至少应运行两次以计算平均值。 用选定的参数喷涂试件。如果存在过热的可能，应适当的冷却。所有参数应作记录。 同一类型试件至少两个,每个试件涂覆处理的时间为 30 s。喷枪摆进与摆出时应高速并经最短的路径。在喷涂射流未完全形成并趋于稳定时喷枪不得摆进(见图1）。 在每次喷涂试验后试件质量的改变应测定并记录(见附录C)。 所耗喷涂材料的质量由喷涂时间和送给速度计算得出。这个质量应作记录(见附录C)。
YA
3
说明： Y——送给速度;
-时间；喷炬位置;
t-
1- 稳定； 2- 摆进； 3- 在试件上； 4- 摆出。
图 1 试验过程
6 沉积效率的确定
用式(1)计算每个试件的沉积效率并计算平均值：
△m×100% m sm
(1)
D =
式中: nD △m tp 试件的质量变化，单位为克(g)； 2
沉积效率; GB/T 31564--2015/IS0 17836:2004
送给喷涂材料的质量，单位为克（g）。
m sm
［m sm由送给速度(g/min)乘喷涂时间（s)除以 60 得出」。
测试报告
测试结果应记入报告(见附录C)。从测试结果计算平均值。 测定沉积效率的试验报告至少应包括下列信息： a） 喷涂设备和喷枪的类型； b) 喷涂材料的输送装置； c） 喷涂工艺的类型; d) 工艺相关的喷涂参数(见喷涂记录号码）; e) 试件的类型： f) 试件预处理： g) 喷涂材料的类型，应为符合ISO14232的粉末或符合ISO14919的线材，棒材和芯材； h) 送给速度的均值; i) 沉积效率的平均值。
8标记
管状试件(A)或板状试件(B)沉积效率的标记应包括以下几部分： a） 本标准编号; b） 试件(A或 B根据附录 A或附录 B),沉积效率的平均值(%）。 示例：GB/T 31564-A 50
3 GB/T 31564—2015/ISO 17836:2004
附 录 A (规范性附录) 试件一一管状(A)
图 A.1为喷涂射流应扫过试件,被涂覆的表面在试件的两端至少应减去一个喷涂射流的宽度
尺寸为毫米
9
w
200
说明： w
喷涂射流的宽度。
图 A.1管状，Φ150 mm×200 mm×3 mm
