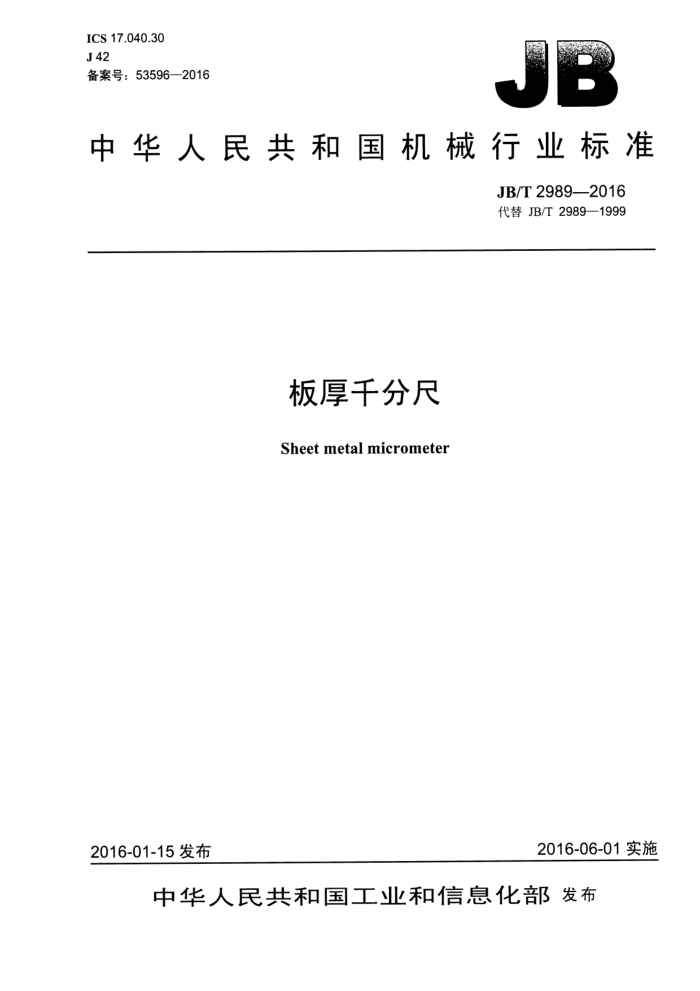

ICS 17.040.30 J 42 备案号：53596—2016
中华人民共和国机械行业标准
JB/T2989—2016 代替JB/T2989—1999
板厚千分尺
Sheetmetalmicrometer
2016-06-01实施
2016-01-15发布
中华人民共和国工业和信息化部发布 JB/T2989—2016
目 次
前言... 范用
III
1
2规范性引用文件. 3术语和定义. 4型式与基本参数 4.1型式. 4.2基本参数. 5要求.. 5.1外观... 5.2 相互作用.. 5.3 度盘与微分筒 5.4 材料. 5.5 尺架.. 5.6 锁紧装置. 5.7 测力装置. 5.8 测微头 5.9 测量面. 5.10 最大允许误差， 5.11 电子数显装置.. 5.12 抗温度变化及抗湿热能力 5.13 重复性.. 5.14 响应速度... 5.15 校对量杆， 6试验方法. 6.1 防尘、防水试验 6.2 抗静电干扰试验.. 6.3 抗电磁干扰试验 6.4 温度变化试验 6.5 湿热试验
D
5
检查条件.. 检查方法， 8.1 外观.. 8.2 相互作用. 8.3 度盘与微分筒. 8.4 尺架刚性的检查. 8.5 锁紧前后测量面间距离变化的检查 8.6 测量力和测量力变化 8.7 测微头的示值误差.
7 8
2
> JB/T2989—2016
8.8 测量面. 8.9 示值误差 8.10 电子数显装置. 8.11 重复性... 8.12 校对量杆.. 9标志与包装. 附录A（规范性附录） 测微螺杆轴向窜动和径向间隙的检查方法附录B（资料性附录） 测量面偏位量的检查方法.
10
10 10 .10 1 1 12 13
图1 I型板厚千分尺图2 II型板厚千分尺... 图3 II型板厚千分尺（电子数显板厚千分尺）图4 锁紧前后两测量面问距离变化检查示意图图5 校对量杆的尺小偏差及平行度检点示意图
4
11
II JB/T2989—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T2989—1999《板厚千分尺》，与JB/T2989一1999相比主要技术变化如下：
增加了板厚千分尺的测量范围、分度值（分辨力）、测微螺杆螺距范围的不同规格品种（见第 1章，1999年版的第1章）；重新定义了板厚千分尺的术语（见3.1，1999年版的2.1)； -增加了板厚千分尺的型式，收入了数显板厚千分尺品种（见4.1.1，1999年版的3.1) 增加了板厚千分尺弓深尺寸小系列（见表1，1999年版的表1)：量化规定了板厚千分尺测微螺杆的轴向窜动和径向间隙（见5.2.1，1999年版的4.2)： -增加了对I型板厚千分尺指针在对准“零”位时的偏移量要求（见5.2.3）；增加了对板厚千分尺材料的要求（见5.4）；修改了尺架受力变形量的要求（见5.5.1，1999年版的4.9）；修改了板厚千分尺的测力要求（见5.7，1999年版的4.8）；增加了对板厚千分尺测微头的相关要求（见5.8）；修改了板厚千分尺测量面的相关要求（见5.9，1999年版的4.3、4.9）；修改和补充了板厚千分尺示值允许误差的相关要求（见5.10，1999年版的4.9）；增加了数显板厚千分尺电子数显装置的相关要求（见5.11)；增加了数显板厚千分尺抗温度变化及抗湿热能力的要求（见5.12)；增加了数显板厚千分尺重复性的要求（见5.13）；增加了数显板厚千分尺响应速度的要求（见5.14）；增加了板厚千分尺校对量杆的相关要求（见5.15）：增加了板厚千分尺试验方法的相关内容（见第6章）；增加了板厚千分尺检查条件的相关内容（见第7章）：增加了板厚千分尺检查方法的相关内容（见第8章）。
本标准由中国机械工业联合会提出。 本标准由全国量具量仪标准化技术委员会（SAC/TC132）归口。 本标准负责起草单位：桂林量具刃具有限责任公司。 本标准参加起草单位：苏州麦克龙测量技术有限公司、成都工具研究所有限公司、广西壮族自治区
计量检测研究院、成都成量工具集团有限公司、桂林广陆数字测控股份有限公司。
本标准主要起草人：赵伟荣、魏改红、黄晓宾、陈瑜、陈萍、张牧、闫列雪。 本标准所代替标准的历次版本发布情况为：
JB/T2989—1981; JB/T2989—1999。
III JB/T2989—2016
板厚千分尺
1范围
本标准规定了板厚千分尺的术语和定义、型式与基本参数、要求、试验方法、检查条件、检查方法、 标志与包装。
本标准适用于分度值为0.01mm、0.001mm和分辨力为0.001mm，测微螺杆螺距为0.5mm、1mm 或其他规格，量程为10mm、15mm、25mm或50mm，测量范围上限最大至300mm的机械读数板厚千分尺和电子数显板厚千分尺（统称板厚千分尺）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1216—2004外径千分尺 GB/T2423.3一2006电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验 GB/T2423.22一2012环境试验第2部分：试验方法试验N：温度变化 GB4208一2008外壳防护等级（IP代码） GB/T17163一2008几何量测量器具术语基本术语 GB/T17164—2008几何量测量器具术语产品术语 GB/T17626.2-2006电磁兼容试验和测量技术静电放电抗扰度试验 GB/T17626.3一2006电磁兼容试验和测量技术射频电磁场辐射抗扰度试验 GB/T20919一2007电子数显外径千分尺
3术语和定义
GB/T17163—2008、GB/T17164—2008界定的以及下列术语和定义适用于本文件。
3.1
板厚千分尺sheetmetalmicrometer 具有球形测量面（或平测量面）和平测量面组合及特殊弓深的尺架，适用于测量板材厚度的外径千
分尺。
注1：改写GB/T17164—2008，定义2.3.8 注2：利用螺旋副原理，通过微分筒标八进行读数的板厚下分八，又称机械读数板厚下分。 注3：利用螺旋副原理，通过电了测量、数字显示技术进行读数的板厚下分，又称电了数显板厚下分尺。 注4：机械读数板厚T分尺和电了数显板厚T分，统称板厚下分八。
3.2
测微头移动最大允许误差maximumpermissiblemovingerrorofmicrometerhead 忽略了测砧和尺架的影响，仅针对测微头在量程范围内规定的误差极限值。 注1：改写GB/T1216—2004，定义3.4。 注2：包括测微螺杆、调节螺母及读数装置部件的误差。 JB/T2989—2016
3.3
响应速度responsespeed 电子数显板厚千分尺能正常显示数值时，测微螺杆相对汀测砖的最大移动速度。 数显装置digitalindicatingdevices 利用传感器、电子和数字显示技术计算并显示数显板原千分尺的测量面位移的装置。
3.4
4型式与基本参数
4.1型式 4.1.1 板厚千分尺的型式如图1～图3所示。图示仅作图解说明，不表示详细结构。 4.1.2 板厚千分尺应具有测力装置，并宜有紧固测微螺杆的锁紧装置。 4.1.3 板厚千分尺应附有调整零位的工具。 4.1.4 测量范围下限不为“零”的板厚千分尺应附有校对量杆。 4.2基本参数 4.2.1 板厚千分尺的量程宜为10mm、15mm、25mm、50mm；测微螺杆螺距宜为0.5mm、1mm。 4.2.2板原千分尺的测量范用宜按10mm、15mm、25mm、50mm进行分档。 4.2.3板厚千分尺的测微螺杆和测砖的测量端直径宜为6.5mm或8mm。 4.2.4板厚千分尺在测量范用上限时，其测砧及测微螺杆（或测微头）伸出尺架（或相应的固定导向件）的长度不应小于3mm。 4.2.5板厚千分尺尺架弓深H见表1的推荐值。
0 c2mmO
说明：
一尺架；一测砧；
1
指针：一固定套管：
-
6-
2- - 3——测微螺杆： 4- - 一锁紧装置：
7- -
一微分简；
8- - 9- 一测力装置。
5- 一度盘；
图1型板厚千分尺
2 JB/T2989—2016
0.01mmO
O 0-25mm
说明： 1—尺架； 2——测： 3——测微螺杆：
一固定套管：一微分简；
6- -
一测力装置。
一锁紧装置；
-
图2 Ⅱ型板厚千分尺
000
0.01mmO
90-25mm
说明：一尺架； 2 测砧； 3 测微螺杆：
数显装置：一固定套管；微分筒：测力装置。
6
-
7
3
锁紧装置：
9-
4- -
一显示屏：
5-
图3Ⅲ型板厚千分尺（电子数显板厚千分尺） JB/T2989—2016
表1 尺架弓深H尺寸系列
单位为毫米
4050;70;75;80;100;110;120;150;200;250;300;350;400
5要求
5.1外观 5.1.1 板厚千分尺不应有影响使用性能的裂纹、划伤、碰伤、锈蚀、毛刺等缺陷。 5.1.2 板原千分尺表面的镀、涂层不应有脱落和影响外观的色泽不均等缺陷。 5.1.3电子数显板厚千分尺的显示屏应透明、清洁、无划痕，数字显示应清晰。 5.1.4标尺标记应清晰且背景反差适当，不应有目力可见的断线、粗细不均及影响读数的其他缺陷。 5.2相互作用 5.2.1板厚千分尺测微螺杆的移动应平稳、灵活，在其整个行程范围内不应有卡滞现象，其轴向窜动和径向问隙均不应大0.01mm。 5.2.2锁紧装置应能将测微螺杆在其测量范围内的任意位置可靠紧固，松开锁紧装置后测微螺杆应能灵活移动。 5.2.3I型板厚千分尺指针在板原千分尺对准“零”位时应指向“零”位，其偏移量不应大汀一个标尺标记宽度。 5.3度盘与微分筒 5.3.11型板厚千分尺度盘的标尺应按分度值0.01mm排列，且标尺问距不应小]1.5mm，标尺标记的长度不应小丁标尺问距。 5.3.21型板厚千分尺的度盘上每隔5个标尺标记应设长标尺标记，每隔10个标尺标记应有标尺标数，且标尺标数应与度盘上标尺标记所对应的读数值相对应。 5.3.31型板厚千分尺度盘上标尺标记的宽度应为0.08mm~0.25mm，宽度差不应大于0.05mm。 5.3.4型板原千分尺指针尖端的宽度应与度盘标尺标记宽度一致，相互差不应大]0.05mm。 5.3.51型板原千分尺指针尖端应位」度盘短标尺标记的30%80%之问。指针尖端表面与度盘表面的问隙不应大」0.7mm，指针（含固定套管）手感审动量不应大0.3mm、摆动量不应大于标尺问距的 1/3。 5.3.6II型板厚千分尺微分筒及固定套管相关要求按GB/T1216一2004中5.9的规定。 5.4材料
按GB/T1216—2004中5.2的规定。 5.5尺架 5.5.1尺架应具有足够的刚性，当尺架沿测微螺杆的轴向方向作用10N的力时，其弯曲变形量不应大了表2的规定。 5.5.2尺架上宜安装有隔热装置。 5.6锁紧装置 5.6.1在用锁紧装置锁紧测微螺杆前后，板厚千分尺两测量面问的距离变化不应超过表3的规定。
