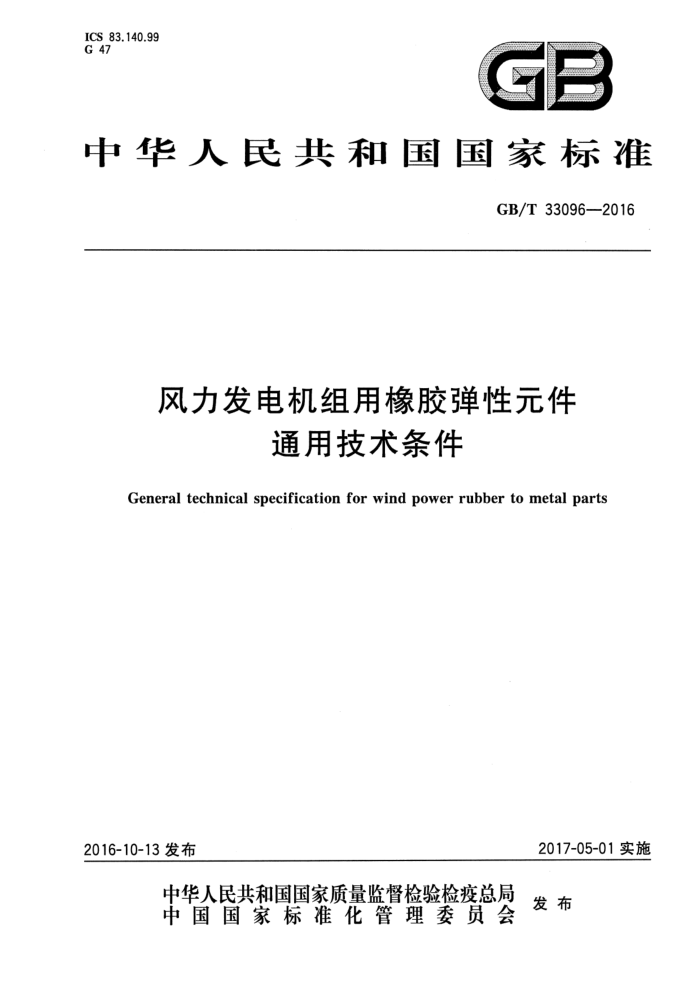

ICS 83.140.99 G 47
中华人民共和国国家标准
GB/T33096—2016
风力发电机组用橡胶弹性元件
通用技术条件
General technical specification for wind power rubber to metal parts
2017-05-01实施
2016-10-13发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T33096—2016
目
次
前言范围
1
1 2 规范性引用文件 3 符号、分类和坐标系定义
3.1 符号 3.2 分类 3.3 坐标系定义要求
...
4
4.1 尺寸和外观 4.2 橡胶材料性能 4.3 金属材料 4.4 产品性能试验方法
5
.
5.1 尺寸和外观 5.2 橡胶材料性能 5.3 金属材料 5.4 产品性能检验规则·
6
10
6.1 出厂检验 6.2 型式检验标志、包装、贮存与运输
10 10
7
12 12 12 12 12
7.1 标志· 7.2 包装 7.3贮存 7.4运输… 附录A（资料性附录） 常见橡胶弹性元件类型附录B（规范性附录） 橡胶弹性元件的刚度试验方法
13
15 GB/T 33096—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国石油和化学工业联合会提出。 本标准由全国橡胶与橡胶制品标准化技术委员会橡胶杂品分技术委员会（SAC/TC35/SC7）
归口。
本标准起草单位：株洲时代新材料科技股份有限公司、中车株洲电力机车研究所有限公司风电事业部、新疆金风科技股份有限公司、上海电气风电设备有限公司、国电联合动力技术有限公司。
本标准主要起草人：林胜、岳涛、赵萍、李祺、倪黎、周淑梅、胡伟辉、方克娟、秦中正、荣继刚、王进、 程海涛。
Ⅱ GB/T33096—2016
风力发电机组用橡胶弹性元件
通用技术条件
1范围
本标准规定了风力发电机组橡胶弹性元件（以下简称“橡胶弹性元件”)的符号、分类和坐标系定义，要求，试验方法，检验规则，标志、包装、贮存与运输等。
本标准适用于200kW及以上的水平轴风力发电机组齿轮箱、发电机、机舱罩、控制柜等使用的起缓冲、减振作用的橡胶弹性元件。水平轴风力发电机组功率小于200kW的机组及垂直轴风力发电机组用橡胶弹性元件可参照执行。
本标准不适用于聚氨酯及密封类橡胶制品。 注：常见的橡胶弹性元件类型参见附录A。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T228.1金属材料拉伸试验第1部分：室温试验方法 GB/T528 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T529 硫化橡胶或热塑性橡胶撕裂强度的测定（裤形、直角形和新月形试样） GB/T531.1 硫化橡胶或热塑性橡胶压人硬度试验方法第1部分：邵氏硬度计法（邵尔硬度） GB/T1184—1996形状和位置公差未注公差值 GB/T1681 硫化橡胶回弹性的测定 GB/T1682一2014硫化橡胶低温脆性的测定单试样法 GB/T1804一2000一般公差未注公差的线性和角度尺寸的公差 GB/T2941 橡胶物理试验方法试样制备和调节通用程序 GB/T3512 硫化橡胶或热塑性橡胶热空气加速老化和耐热试验 GB/T3672.1—2002 橡胶制品的公差第1部分：尺寸公差 GB/T3672.2—2002 橡胶制品的公差第2部分：几何公差 GB/T4336 碳素钢和中低合金钢火花源原子发射光谱分析法（常规法） GB/T7759.1 硫化橡胶或热塑性橡胶压缩永久变形的测定第1部分：在常温及高温条件下 GB/T7762 硫化橡胶或热塑性橡胶耐臭氧龟裂静态拉伸试验 GB/T9867 硫化橡胶或热塑性橡胶耐磨性能的测定（旋转辊筒式磨耗机法） GB/T10125 人造气氛腐蚀试验盐雾试验 GB/T11211 硫化橡胶或热塑性橡胶与金属粘合强度的测定 二板法 GB/T30790.6一2014色漆和清漆防护涂料体系对钢结构的防腐蚀防护 第6部分：实验室性
能测试方法
3符号、分类和坐标系定义
3.1符号
位移、力的振幅见图1。
1 GB/T33096—2016
d(或F)
d max (或 Fmax)
(/2) p
dmin(或Fmin)-
O
时间(c)
图1振幅(位移或力）
表1中的符号适用于本文件。
表1符号
说明
符号 a
单位 mm或kN 振幅（位移或力），见图1
序号 1
位移，其中： dj：对应载荷F,时的位移（di、dz等），且0≤d 2
d
mm
F
kN
f K dm kN ·mm-1 动态刚度；在一定额率，一定正弦振幅下的载荷与位移之间的比值
Hz 频率
4 5
静态刚度；静态载荷与位移之间的比值，其中： K1：某项试验前的产品静态刚度； K2:某项试验后的产品静态刚度； △K：某项试验产品静态刚度变化率的绝对值
Ks kN·mm-
6
3.2分类
根据橡胶弹性元件在风力发电机组中安装使用位置的不同，可分为：
齿轮箱用橡胶弹性元件；发电机用橡胶弹性元件；机舱罩用橡胶弹性元件；一控制柜用橡胶弹性元件；其他橡胶弹性元件。
2 GB/T 33096—2016
3.3坐标系定义 3.3.1齿轮箱用橡胶弹性元件、发电机用橡胶弹性元件、机舱罩用橡胶弹性元件采用笛卡尔坐标系，与风力发电机组偏航轴承坐标系（如图2所示）一致。在产品坐标系中的定义示例分别见图3～图5。
Z(垂向)
Y(横向)
X(轴向）
图2 偏航轴承坐标系
4Z(垂向)
Y(横向)
X(轴向)
0
a)
Z(垂向)
Y(横向)
X(轴向)
b)
图3齿轮箱用橡胶弹性元件坐标方向定义示例
3 GB/T33096—2016
4Z(垂向）
Y(横向)
X(轴向）
图4 发电机用橡胶弹性元件坐标方向定义示例
4Z(垂向)
Y(横向)
X(轴向)
a) Z (垂向)
Y(横向)
X(轴向)
b)
5机舱罩用橡胶弹性元件坐标方向定义示例
图5
4 GB/T33096—2016
3.3.2控制柜用橡胶弹性元件坐标系采用产品局部坐标系，定义示例见图6。
Z(轴向)
Y(径向)
X(径向)
图6控制柜用橡胶弹性元件坐标方向定义示例
4要求
4.1尺寸和外观 4.1.1尺寸 4.1.1.1产品尺寸应符合产品图样和相关技术规范的要求。
注：技术规范是指经规定程序批准的用户提出的技术文件。
4.1.1.2橡胶件未注尺寸公差按GB/T3672.1—2002的M3级执行，未注几何公差按GB/T3672.2- 2002的M级执行。 4.1.1.3金属机加工件未注尺寸公差按GB/T1804一2000的m级执行，未注形状和位置公差按 GB/T1184—1996的K级执行。 4.1.2外观
产品外观质量应符合产品图样和相关技术规范的要求。橡胶件不允许出现气泡、杂质、裂纹、裂口、 流痕、机械损伤等缺陷，橡胶与金属之间不应出现撕裂、脱胶等现象，金属件不应有锈蚀、裂纹、变形等缺陷。 4.2橡胶材料性能
橡胶弹性元件用橡胶材料性能根据选用硬度范围的不同，应满足表2的要求。如果橡胶材料的硬度不在表2范围之内，由客户和供应商协商确定。
表2橡胶弹性元件用橡胶材料的性能要求
序号 1 硬度H/ShoreA 2 拉伸强度/MPa
项目
性能要求
试验方法
50≤H<60 60≤H^<70 70≤H≤75 GB/T 531.1
18 350
18 250
15 400
GB/T528采用 1型哑铃状试样 GB/T 529 采用直角无割口试样
拉断伸长率/%
>
3
26
26
26
撕裂强度/(kN/m)
>
5
