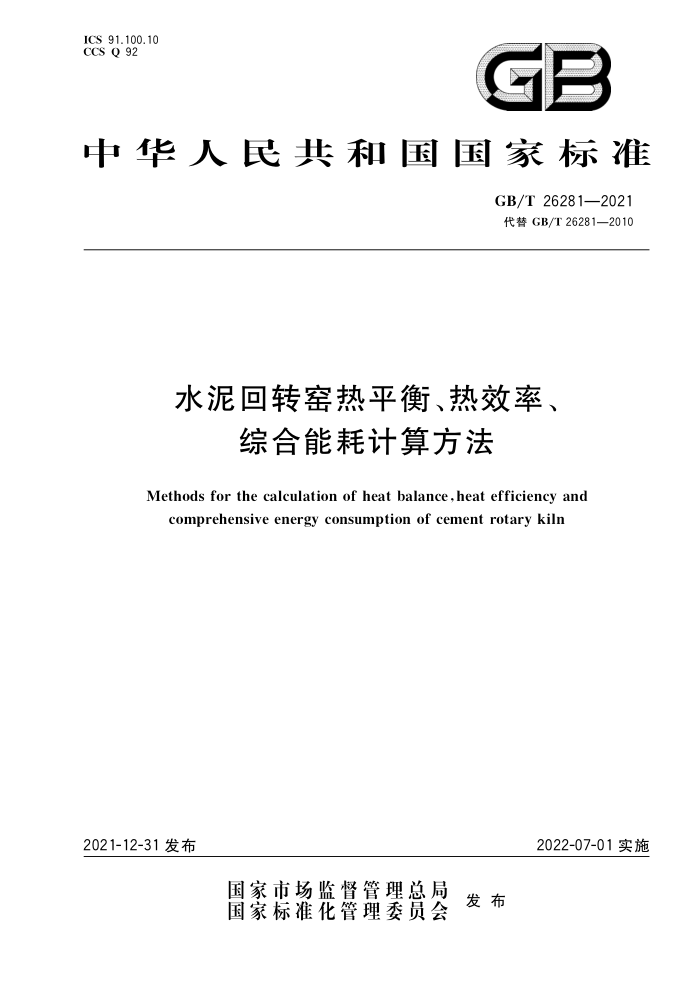

ICS 91.100.10 CCS Q 92
GB
中华人民共和国国家标准
GB/T26281—2021 代替GB/T26281—2010
水泥回转窑热平衡、热效率、
综合能耗计算方法
Methods for the calculation of heat balance,heat efficiency and
comprehensive energy consumption of cement rotary kiln
2021-12-31发布
2022-07-01实施
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T 26281—2021
目 次
前言
范围规范性引用文件术语和定义计算依据和计算基准 4.1计算依据 4.2 计算基准 5回转窑系统热平衡与热效率计算 5.1物料平衡 5.2 热平衡 5.3 回转案系统的热效率· 6冷却机的热平衡与热效率计算 6.1 热平衡 6.2 冷却机的热效率计算.. 7水泥熟料烧成综合能耗· 7.1统计范围 7.2计算方法附录A（资料性） 窑的主要设备情况及热平衡参数测定结果记录表附录B（资料性） 符号说明· 附录C（资料性） 各类数据表附录D（规范性） 熟料形成热的理论计算方法
1
2
3
4
/
1
14
15
..
15
18 1.9 19 19 20 27 35 40 GB/T 26281—2021
前言
本文件按照GB/T1.1—2020《标准化工作导则 厂第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替GB/T26281一2010《水泥回转窑热平衡、热效率、综合能耗计算方法》，与 GB/T26281一2010相比，除结构调整和编辑性改动外，主要技术变化如下：
a)1 更改了水泥熟料烧成综合能耗、熟料烧成热耗的术语定义，增加了烧成系统热利用率、水泥熟
料烧成综合燃料消耗术语定义（见3.1～3.4，2010年版的3.1～3.3）； b） 更改了物料平衡范围（见5.1.1、5.1.2，2010年版的5.1.1、5.1.2）； c） 更改了物料平衡中燃料消耗量的计算（见5.1.2.1,2010年版的5.1.2.1)；
更改了热平衡计算中燃料燃烧热和熟料形成热的计算，修订了燃料燃烧热计算中人窑煤粉热值的测定要求，增加了电石渣等替代原料配料时熟料形成热和冷却机余热利用风带出热的计算方法（见5.2.2.1、5.2.3.1、5.2.3.8，2010年版的5.2.2.1、5.2.3.1）；
d)
e) 更改了水泥回转窑热效率的计算，增加了烧成系统热利用率、燃料替代率的计算（见5.3，2010
年版的5.2.4）；
f) 更改了冷却机热平衡计算中热支出项计算内容，增加了冷却机余热利用风带出热计算（见6.1.2，
2010年版的6.1.2）； g 更改了水泥熟料烧成综合能耗的计算范围和方法（见7.2.1，2010年版的6.2），增加了水泥熟
料烧成综合燃料消耗的计算（见7.2.2）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任，本文件由中国建筑材料联合会提出。 本文件由全国水泥标准化技术委员会（SAC/TC184)归口。 本文件起草单位：天津水泥工业设计研究院有限公司、北京工业大学、华润水泥技术研发（广西)有
限公司、北京建筑材料科学研究总院有限公司、郑州市建文特材科技有限公司、贵州省建材产品质量检验检测院。
本文件主要起草人：狄东仁、崔素萍、陶从喜、王肇嘉、张世杰、王亚丽、马娇媚、李波、陈志辉、陈悦、 郝利炜、刘旭月、兰明章、曾荣、梁乾、刘小芬、邸贺敏、刘瑞芝
本文件于2010年首次发布，本次为第一次修订。
I GB/T26281—2021
水泥回转窑热平衡、热效率
综合能耗计算方法
1范围
本文件规定了生产水泥熟料的回转窑（包括预热、烧成及冷却系统）热平衡、热效率、综合能耗的计
算方法，包括计算依据和计算基准、回转窑系统热平衡与热效率计算、冷却机的热平衡与热效率计算等内容。
本文件适用于生产水泥熟料的各类型回转窑系统（包括预热、烧成及冷却系统）的热平衡、热效率及熟料烧成综合能耗的计算。采用废弃物作为替代原料和替代燃料时热平衡、热效率及熟料烧成综合能耗计算方法可参考本文件进行。
2规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文
件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 213 煤的发热量测定方法 GB/T 2587 用能设备能量平衡通则 GB/T 2589 综合能耗计算通则 GB 16780 水泥单位产品能源消耗限额 GB 17167 用能单位能源计量器具配备和管理通则 GB/T 26282 水泥回转窑热平衡测定方法 GB/T 27977 水泥生产电能能效测试及计算方法 GB/T 33650 水泥制造能耗评价技术要求 GB/T 33652 水泥制造能耗测试技术规程 GB/T 35461 水泥生产企业能源计量器具配备和管理要求
SAG
3 术语和定义
下列术语和定义适用于本文件。
3.1
熟料烧成热耗 heat consumption of clinker burning 在测试期内，熟料烧成消耗的各类燃料燃烧热，折算为1kg熟料消耗的热能量。 注：熟料烧成热耗亦可称为燃料燃烧热
3.2
烧成系统热利用率 heat utilization ratio of pyro system 7y 在测试期内，水泥熟料烧成系统有效利用热能占燃料燃烧热能输入的比例。
1 GB/T 26281—2021
3.3
水泥熟料烧成综合能耗comprehensiveenergyconsumptionofclinkerburning 在测试期内，烧成系统生产水泥熟料消耗的各种能源，折算成1t水泥熟料消耗的能源量。
3.4
水泥熟料烧成综合燃料消耗comprehensivefuelconsumptionofclinkerburning 在测试期内，烧成系统生产水泥熟料消耗的各种燃料，折算成1t水泥熟料消耗的燃料量。
4计算依据和计算基准
4.1计算依据
根据热平衡参数测定结果计算，热平衡参数的测试按GB/T26282、GB/T33652规定的方法进行。 窑系统的主要设备情况及热平衡测定结果记录表参见附录A。 4.2计算基准 4.2.1 温度基准：0℃。 4.2.2质量基准：1kg水泥熟料， 4.2.3产品质量基准：水泥熟料产品质量应满足相关标准要求。 4.2.4本文件中不加说明时，气体体积均指温度为0℃，压力为101325Pa时的体积，单位为立方米 (m")。
5 回转窑系统热平衡与热效率计算
SZC
5.1 物料平衡 5.1.1 物料平衡范围
物料平衡计算的范围是从冷却机熟料出口到预热器废气出口（即包括冷却机、回转窑、分解炉和预
热器系统）。物料平衡范围见图1（相关符号说明见附录B）
界线
m)*mm
收尘器 A
mgid
预热器
三次风管 mp+meik 与
日分解炉
+m
mpk mmmk
myk mL.h
回转窑
1
冷却机
1
界线
图 1 物料平衡范围示意图
