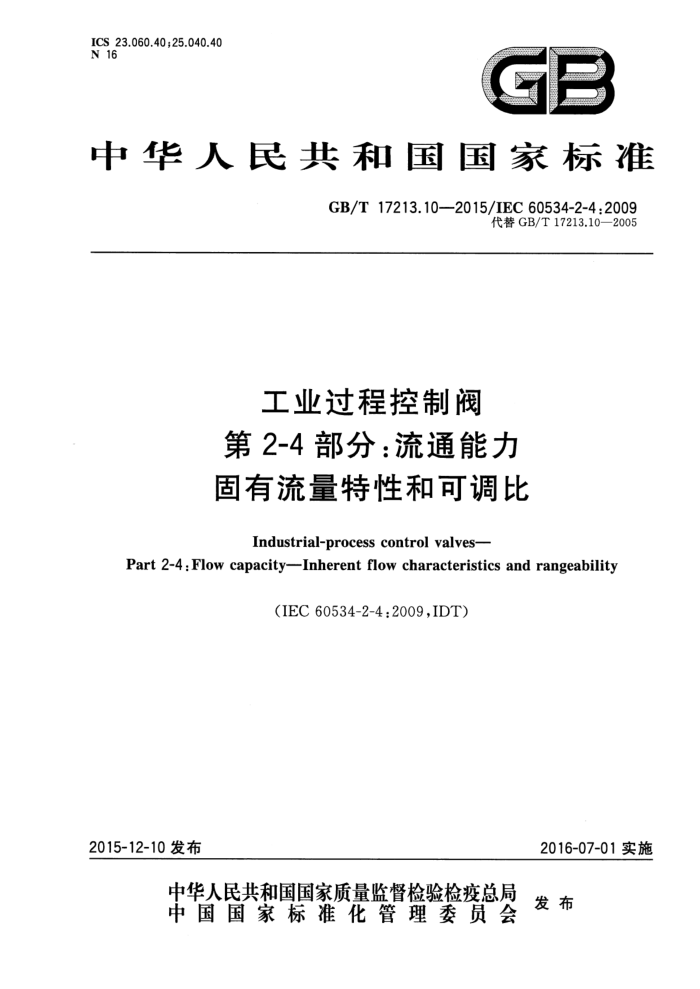

ICS 23.060.40;25.040.40 N 16
中华人民共和国国家标准
GB/T17213.10—2015/IEC60534-2-4:2009
代替GB/T17213.10—2005
工业过程控制阀第2-4部分：流通能力固有流量特性和可调比
Industrial-process control valves-
Part 2-4 : Flow capacity-Inherent flow characteristics and rangeability
(IEC 60534-2-4:2009,IDT)
2015-12-10发布
2016-07-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T17213.10—2015/IEC60534-2-4:2009
前言
GB/T17213《工业过程控制阀》分为以下部分：
第1部分：控制阀术语和总则(GB/T17213.1)；第2-1部分：流通能力安装条件下流体流量的计算方程式（GB/T17213.2)；第2-3部分：流通能力试验程序(GB/T17213.9)； —第2-4部分：流通能力固有流量特性和可调比（GB/T17213.10）；第2-5部分：流通能力流体流经级间恢复多级控制阀的计算公式（GB/T17213.17）；
第3-1部分：尺寸两通球形直通控制阀法兰端面距和两通球形角形控制阀法兰中心至法兰端面的间距（GB/T17213.3)；第3-2部分：尺寸角行程控制阀（蝶阀除外）的端面距(GB/T17213.11)；第3-3部分：尺寸对焊式两通球形直通控制阀的端距(GB/T17213.12）；
-
第4部分：检验和例行试验（GB/T17213.4)；第5部分：标志（GB/T17213.5）；第6-1部分：定位器与控制阀执行机构连接的安装细节定位器在直行程执行机构上的安装 (GB/T17213.6); -第6-2部分：定位器与控制阀执行机构连接的安装细节定位器在角行程执行机构上的安装 (GB/T17213.13); 第7部分：控制阀数据单（GB/T17213.7）；第8-1部分：噪声的考虑实验室内测量空气动力流流经控制阀产生的噪声(GB/T17213.8)；第8-2部分：噪声的考虑 意实验室内测量液动流流经控制阀产生的噪声(GB/T17213.14)；第8-3部分：噪声的考虑空气动力流流经控制阀产生的噪声预测方法（GB/T17213.15）；第8-4部分：噪声的考虑 意液动流流经控制阀产生的噪声预测方法（GB/T17213.16）；第9部分：阶跃输人响应测量的试验程序（GB/T17213.18）。
-
本部分为GB/T17213的第2-4部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T17213.10-—2005《工业过程控制阀 第2-4部分：流通能力固有流量特性和可
调比》。与GB/T17213.10一2005相比，主要技术变化如下：
修改了适用范围（见第1章，GB/T17213.10—2005的第1章）；更新了规范性引用文件；删除了术语“流量系数”中关于A，的内容（见3.1,GB/T17213.10—2005的3.1)；增加了对Φ。”的描述（见3.3）；增加了术语“公称斜率”（见3.7）；更正了术语"公称斜率”原版文中有误的公式，1og应为1n（见GB/T17213.1的4.9.2）；增加了“符号”章节（见第4章）；增加了“制造商应对n、m和Φ。的值作出规定”的要求（见第5章）；增加了“制造商也可以提出除上述行程位置外的流量系数”的描述（见第5章）；增加了“固有可调比”章节（见第6章）；删除了原标准中的图1，图2，图3（见GB/T17213.10--2005的图1，图2，图3)；增加了图1，图2。
I GB/T17213.10—2015/IEC 60534-2-4;2009
本部分使用翻译法等同采用IEC60534-2-4：2009《工业过程控制阀第2-4部分：流通能力 固有流量特性和可调比》，
与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下： GB/T17213.9—2005 工业过程控制阀第2-3部分：流通能力试验程序（IEC60534-2-3：
1997,IDT)
本部分由中国机械工业联合会提出。 本部分由全国工业过程测量控制和自动化标准化技术委员会（SAC/TC124)归口。 本部分负责起草单位：上海工业自动化仪表研究院。 本部分参加起草单位（按汉语拼音顺序排列）：艾默生过程管理（天津）阀门有限公司、重庆川仪调节
阀有限公司、重庆世壮仪器仪表有限公司、富阳南方阀业有限公司、杭州良工阀门有限公司、上海阀特流体控制阀门有限公司、上海自仪股份自动化仪表七厂、天津精通控制仪表技术有限公司、无锡智能自控工程股份有限公司、吴忠仪表有限责任公司、浙江澳翔自控科技有限公司、浙江派沃自控仪表有限公司、 浙江三方控制阀股份有限公司、浙江永盛仪表有限公司、浙江中德自控阀门有限公司。
本部分主要起草人：王炯、李明华、沈惟、沈剑标、高强、林锋、廖建民、张世淑、张德贤、范萍、蔡加潮、 杨建文、何文光、王汉克、马玉山、左兵、张永亮、李展其、蔡东武、巴荣明、许春良、陈彦、孟少新、陈大军、 蔡克坚、蒋唐锦、李俊。
本部分于2005年9月首次发布，本次为第一次修订。
I GB/T17213.10—2015/IEC 60534-2-4:2009
工业过程控制阀第2-4部分：流通能力固有流量特性和可调比
1范围
GB/T17213的本部分规定了典型控制阀的固有流量特性及固有可调比的描述方法，同时也规定了制订相关准则以遵守制造商确定的流量特性的方法。
本部分适用于各种类型的工业过程控制阀。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T17213.1—2015工业过程控制阀第1部分：控制阀术语和总则（IEC60534-1：2005，IDT) IEC60534-2-3工业过程控制阀第2-3部分：流通能力试验程序（Industrial-processcontrol
valves—Part 2-3:Flow capacity--Test procedures)
3术语和定义
GB/T17213.1一2015界定的术语和定义以及下列术语和定义适用于本文件。
3.1
流量系数flowcoefficient （见GB/T17213.1—2015，定义4.6）
3.2
额定流量系数 ratedflowcoefficient （见GB/T17213.1—2015，定义4.6.3)
3.3
相对流量系数（更） relativeflowcoefficient(@) Φ。是相对行程为0%时的相对流量系数。 ［见GB/T17213.1—2015，定义4.6.4]
3.4
行程 travel （见GB/T17213.1—2015，定义4.5.2)
3.5
额定行程 ratedtravel （见GB/T17213.1—2015，定义4.5.3)
1 GB/T17213.10—2015/IEC60534-2-4:2009
3.6
相对行程 relativetravel h （见GB/T17213.1—2015，定义4.5.4)
3.7
公称斜率 nominal slope 最佳拟合曲线的斜率。 对于理想固有直线流量特性，其直线的公称斜率为m，数学式为：
二中。
m=
h
对于理想固有等百分比流量特性，其直线的公称斜率为n，数学式为：
n=ln[1/。]
3.8
固有流量特性 inherentflowcharacteristic （见GB/T17213.1—2015，定义4.9)
3.8.1
理想固有直线流量特性 ideal inherent linear flow characteristic （见GB/T17213.1—2015，定义4.9.1)
3.8.2
理想固有等百分比流量特性 ideal inherent equal percentage flow characteristic （见GB/T17213.1—2015，定义4.9.2)
3.8.3
固有可调比 inherentrangeability 最大流量系数（Φmax）与最小流量系数（@min）之比。在此范围内，规定的固有流量特性的偏差应不
超出第7章明确的允许偏差。
（修改GB/T17213.1—2015，定义4.11）
4符号
表1中的符号适用于本文件。
表1符号
单 位
符 号
描 述
Q c 流量系数(K，C,) CR
相对流量系数
无量纲单位各不相同（见GB/T17213.1) 单位各不相同（见GB/T17213.1) mm 无量纲
额定行程下的流量系数（K，和C,）公称直径相对行程
d h
典型固有流量特性
5
制造商应以图或表的形式对各种规格、型式和阀内件结构的控制阀的典型固有流量特性以及n、m 和更。的值作出规定。
2 GB/T17213.10—2015/IEC60534-2-4:2009
用表格规定典型固有流量特性时，应说明下列行程位置的特定流量系数：额定行程的5%、10%、 20%，随后以额定行程的每10%递增，直至100%（包括100%）（见图1和图2)。
1. 000 0
F
d
0. 100 0
0. 010 0
0. 1 0. 2 0. 3 0. 4 0. 5 0. 6 0. 7 0. 8 0. 9 1. 0
0
h
说明： A—允差带； B- 允差带和斜率要求内的最小@（0.0253）； C
-
样品控制阀的试验点；
D 制造商规定的流量特性； E 斜率要求内的最大Φ（1.0)； h- 相对行程； 0 相对流量系数。
试验样品的固有可调比·—0.025 3
，@m=1.000
39.5
图1等百分比特性阀样品与制造商规定的流量特性比较的实例
3 GB/T17213.10—2015/IEC60534-2-4:2009
1. 00
0. 02
0. 90
0. 01
0. 80
B、
0. 00
0.00
0.040.060.080.10
0. 70
0. 60
0. 50
0. 40
0. 30
0. 20
0. 10
2
0. 00
1. 00
0. 10 0. 20 0. 30 0. 40 0. 50 0. 60 0.70
0.00
0.80 0.90
h
说明： A- 一允差带； B 允差带内的最小@Φ(0.0041)； C 样品控制阀的试验点； D 制造商规定的流量特性； E 较大偏差； F 斜率要求内的最大Φ(0.89)；
相对行程；
@ 相对流量系数。
试验样品的困有可调比:%—-0.00 1-
@ 0.89
=217
图2直线特性阀样品与制造商规定的流量特性比较的实例
