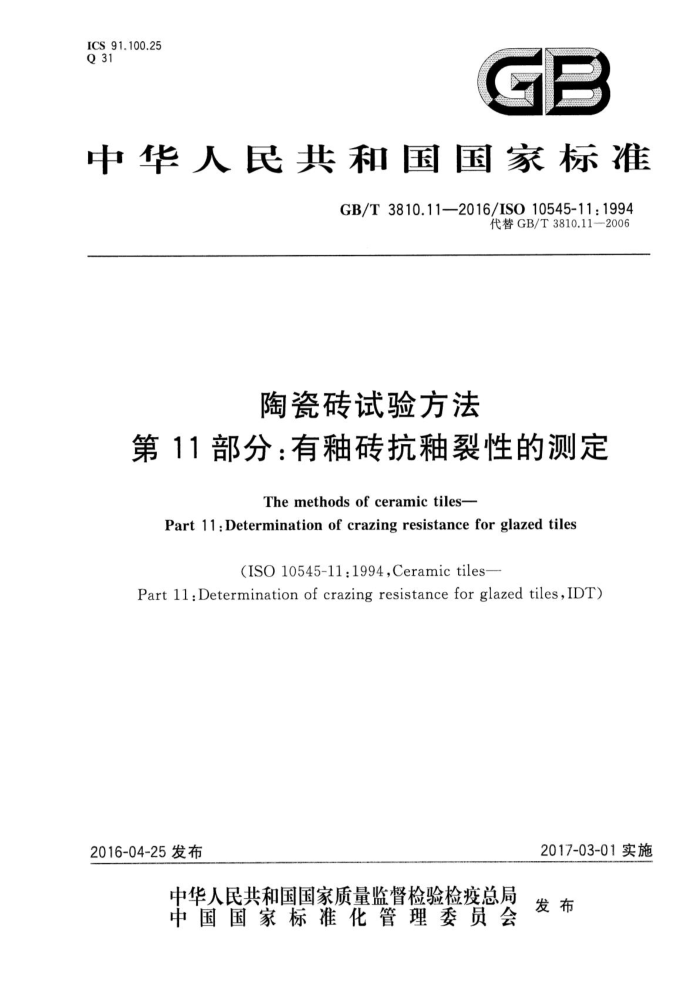

ICS 91.100.25 Q 31
GB
中华人民共和国国家标准
GB/T3810.11—2016/ISO10545-11:1994
代替GB/T3810.11—2006
陶瓷砖试验方法
第11部分：有釉砖抗釉裂性的测定
Themethodsof ceramictiles-
Part 11:Determination of crazing resistance for glazed tiles
(ISO10545-11:1994,Ceramictiles-
Part ll:Determination of crazing resistance for glazed tiles,IDT)
2017-03-01实施
2016-04-25发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T3810.11-2016/ISO10545-11:1994
前言
GB/T3810《陶瓷砖试验方法》分为16个部分：
第1部分：抽样和接收条件；第2部分：尺寸和表面质量的检验；第3部分：吸水率、显气孔率、表观相对密度和容重的测定；第4部分：断裂模数和破坏强度的测定；第5部分：用恢复系数确定砖的抗冲击性；第6部分：无釉砖耐磨深度的测定；第7部分：有釉砖表面耐磨性的测定：第8部分：线性热膨胀的测定；第9部分：抗热震性的测定；第10部分：湿膨胀的测定；第11部分：有釉砖抗釉裂性的测定；第12部分：抗冻性的测定；第13部分：耐化学腐蚀性的测定；第14部分：耐污染性的测定；第15部分：有釉砖铅和溶出量的测定；第16部分：小色差的测定。
-
-
-
本部分为GB/T3810的第11部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T3810.11一2006《陶瓷砖试验方法第11部分：有釉砖抗釉裂性的测定》。 本部分与GB/T3810.11-—2006相比主要变化如下：
增加了术语和定义的引导语（见第2章）； -修改了“釉裂”的定义（见2.1，2006版的第2章）；修改了设备的要求（见第4章，2006版的第4章）。
本部分使用翻译法等同采用ISO10545-11：1994《陶瓷砖 第11部分：有釉砖抗釉裂性的测定》。 本部分做了下列编辑性修改：
标准名称修改为《陶瓷砖试验方法第11部分：有釉砖抗釉裂性的测定》。 本部分由中国建筑材料联合会提出。 本部分由全国建筑卫生陶瓷标准化技术委员会（SAC/TC249)归口。 本部分起草单位：咸阳陶瓷研究设计院、杭州诺贝尔集团有限公司、广东蒙娜丽莎新型材料集团有
限公司、广东东鹏控股股份有限公司、国家建筑卫生陶瓷质量监督检验中心、工业和信息化部建筑卫生陶瓷及卫浴产品质量控制技术评价实验室。
本部分主要起草人：王博、段先湖、李莹、张旗康、金国庭、李文清。 本部分所代替标准的历次版本发布情况为：
GB/T11949—1989; GB/T3810.11-1999,GB/T3810.112006。
I GB/T 3810.11—2016/ISO 10545-11:1994
陶瓷砖试验方法
第11部分：有釉砖抗釉裂性的测定
1范围
GB/T3810的本部分规定了测定各种有釉陶瓷砖抗釉裂性的试验方法，不包括作为装饰效果而特有的釉裂。
2 术语和定义
下列术语和定义适用于本文件。
2.1
釉裂 craze 仅在釉层上出现微细裂纹，坏体并未开裂。
3原理
抗釉裂性是使整砖在蒸压釜中承受高压蒸汽的作用，然后使釉面染色来观察砖的釉裂情况。
4设备
4.1蒸压釜：具有足够大的容积，以便使试验用的5块砖之间有充分的间隔。蒸汽由外部汽源提供，以保持釜内（500士20)kPa的压力，即蒸汽温度为（159士1）℃，保持2h。
也可以使用直接加热式蒸压釜。
5试样
5.1至少取5块整砖进行试验。 5.2对于大尺寸砖，为能装人蒸压釜中，可进行切割，但对所有切割片都应进行试验。切割片应尽可能地大。
6步骤
6.1用肉眼（平常戴眼镜的可戴上眼镜），在3001x的光照条件下距试样25cm～30cm处观察砖面的可见缺陷，所有试样在试验前都不应有釉裂。可用6.3中所述的亚甲基蓝溶液作釉裂检验。除了刚出窑的砖，作为质量保证的常规检验外，其他试验用砖应在（500士15）C的温度下重烧，但升温速率不得大于150℃/h，保温时间不少于2h。 6.2将试样放在蒸压釜（4.1)内，试样之间应有空隙。使蒸压釜中的压力逐渐升高，1h内达到（500土 20)kPa、（159士1)℃，并保持压力2h。然后关闭汽源，对于直接加热式蒸压釜则停止加热，使压力尽可能快地降低到试验室大气压，在蒸压签釜中冷却试样0.5h。将试样移出到试验室大气中，单独放在平台上，继续冷却0.5h。
1 GB/T 3810.11—2016/IS0 10545-11:1994
6.3在试样釉面上涂刷适宜的染色液，如含有少量润湿剂的1%亚甲基蓝溶液。1min后用湿布擦去染色液。 6.4检查试样的釉裂情况，注意区分釉裂与划痕及可忽略的裂纹。
7试验报告
试验报告应包括以下内容： a) 依据GB/T3810的本部分； b) 试样的描述； c) 试样的数量； d) 釉裂的试样数量； e) 对釉裂的描述（书面描述、绘图或照片见图1）
单色砖
b）图案砖
c) 表面浮雕砖
注：任何类似釉裂都纯属偶然。
图1釉裂的图例 中华人民共和 1国
