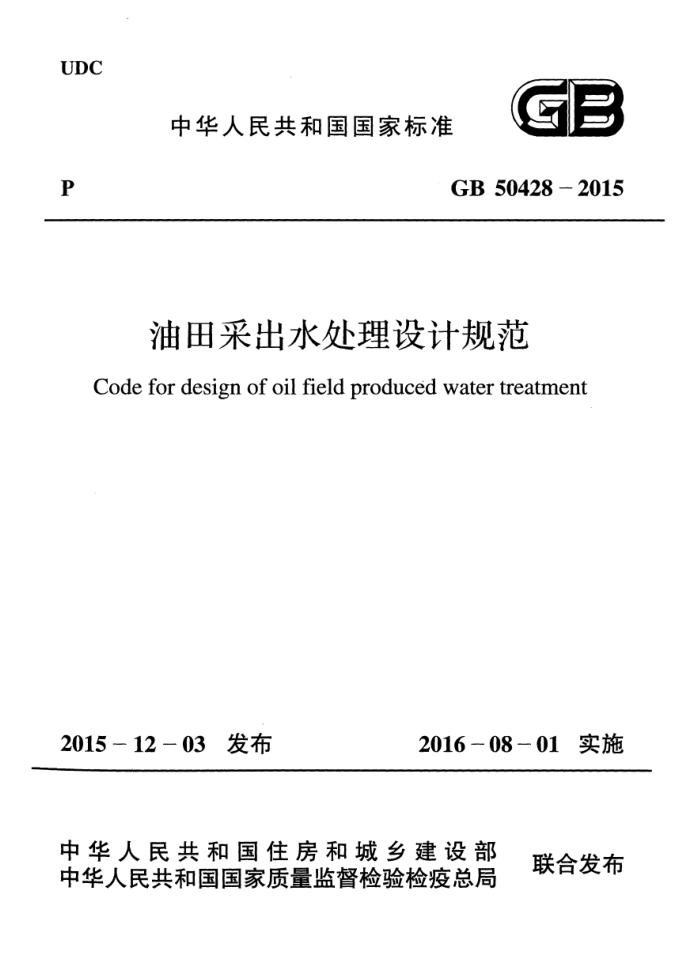

中华人民共和国国家标准
P
GB 50428 - 2015
油田采出水处理设计规范 Code for design of oil field produced water treatment
2015 - 12 - 03 发布
2016－08－01　实施
中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局
联合发布 中华人民共和国国家标准
油田采出水处理设计规范
Code for design of oil field produced water treatment
GB50428-2015
主编部门：中国石油天然气集团公司批准部门：中华人民共和国住房和城乡建设部施行日期：2 0 1 6 年 8 月 冏1日
中国计划出版社
2015北 京 中华人民共和国住房和城乡建设部公告
第1000号
住房城乡建设部关于发布国家标准 《油田采出水处理设计规范》的公告
现批准《油田采出水处理设计规范》为国家标准，编号为
GB50428一2015，自2016年8月1日起实施。其中，第4.5.2 （4）、8.1.1、8.1.3、8.1.6条（款）为强制性条文，必须严格执行。 原国家标准《油田采出水处理设计规范》GB50428-2007同时废止。
本规范由我部标准定额研究所组织中国计划出版社出版
发行。
中华人民共和国住房和城乡建设部
2015年12月3日 前言
本规范是根据住房和城乡建设部《关于印发2013年工程建设
标准规范制订修订计划的通知》（建标【2013】6号）的要求，规范编制工作组经广泛调查研究，认真总结实践经验，并在广泛征求意见的基础上，由大庆油田工程有限公司会同有关在原国家标准《油田采出水处理设计规范》GB50428-一2007的基础上修订而成。
本规范共分10章和5个附录，主要内容包括：总则、术语、基
本规定、处理站总体设计、处理构筑物及设备、排泥水处理及污泥处置、药剂投配与贮存、工艺管道、泵房、公用工程等。
本规范修订的主要技术内容是： 1.更新了本规范中所涉及的其他标准规范。 2.增加了特超稠油采出水除油罐及沉降罐的技术参数。 3.修订了气浮机（池）相关内容。 4.修订了过滤器反冲洗参数。 5.将“8.1.1采出水的输送应采用管道，严禁采用明沟和带盖
板的暗沟。”上升为强制性条文。
本规范以黑体字标志的条文为强制性条文，必须严格执行。 本规范由住房和城乡建设部负责管理和对强制性条文的解
释，由石油工程建设专业标准化委员会设计分委会负责日常管理工作，由大庆油田工程有限公司负责具体技术内容的解释。本规范在执行过程中，希望各单位结合工程实践，认真总结经验，注意积累资料，随时将意见和有关资料反馈给大庆油田工程有限公司（地址：黑龙江省大庆市让胡路区西康路6号，邮政编码：163712），以供今后修订时参考。
:1: 本规范主编单位、参编单位、主要起草人和主要审查人：主编单位：大庆油田工程有限公司（大庆油田建设设计研究
院)
参编单位：中石化石油工程设计有限公司
中油辽河工程有限公司西安长庆科技工程有限责任公司新疆石油勘察设计研究院（有限公司）
主要起草人：陈忠喜 舒志明 何玉辉 杨清民 杨燕平
孙绳昆 潘新建 王爱军 丁 慧 宋尊剑赵永军 黄文升 宋茂苍 郭志强 罗春林崔峰花 古文革 刘洪达 种法国 杨萍萍夏福军 赵秋实 王国柱 王峰 张志庆王惰 那忠庆 孙宗海 景志远 李庆刘岩松 何文波 张立勋 王会军 李超
主要审查人：王玉晶 胡玉涛 王小林 张巧玲 刘国良
石袭 磊 董林 李悦然 何蓉云 陈文霞杨琳 付红亮 刁星
:2: 目次
1总 则 2 术 语 3 基本规定
(1) (2) 4) (7) ( 7 ) (8) (8) (10) (11) (13) (13) (13) (15) (16) (16) (18) (19) (20) (21) (21) (21) (22) (22)
-
处理站总体设计 4.1 设计规模及水量计算 4.2 站址选择 4. 3 站场平面与竖向布置 4.4 站内管道布置 4.5 水质稳定处理构筑物及设备 5.1 调储罐 5.2 除油罐及沉降罐 5.3 气浮机(池) 5. 4 水力旋流器 5.5 过滤器 5.6 污油罐 5.7 回收水罐(池） 5.8 缓冲罐(池) 排泥水处理及污泥处置 6.1 一般规定 6.2 调节池 6.3 浓缩罐(池) 6.4 脱水
4
5
6 6.5污泥处置药剂投配与贮存 7.1 药剂投配 7.2药剂贮存
(23) (24) (24) （25) (26) (26) (26) (29) (29) (30) (31) (31) (31) (32) (32) (33) (34) (34) (35) (35)
7
8工艺管道 8.1 一般规定
8.2 管道水力计算 9 泵 房
9.1 一般规定 9.2 泵房布置 10 公用工程 10.1 仪表及自动控制 10.2 供配电 10.3 给排水 10.4 供热 10.5 暖通空调 10.6 通信· 10.7 建筑及结构 10.8 道路 10.9 防腐及保温附录A 站内架空油气管道与建（构)筑物之间最小水平
间距
(36)
附录B 站内埋地管道与电缆、建（构）筑物平行的最小
间距
(37) (38)
附录 C 过滤器滤料、垫料填装规格及厚度附录D 通信电缆管道和直埋电缆与地下管道或建（构）
筑物的最小间距
（40)
附录E 通信架空线路与其他设备或建（构）筑物的最小
间距
(41)
.2: 本规范用词说明引用标准名录附：条文说明
(43) (44) (45)
