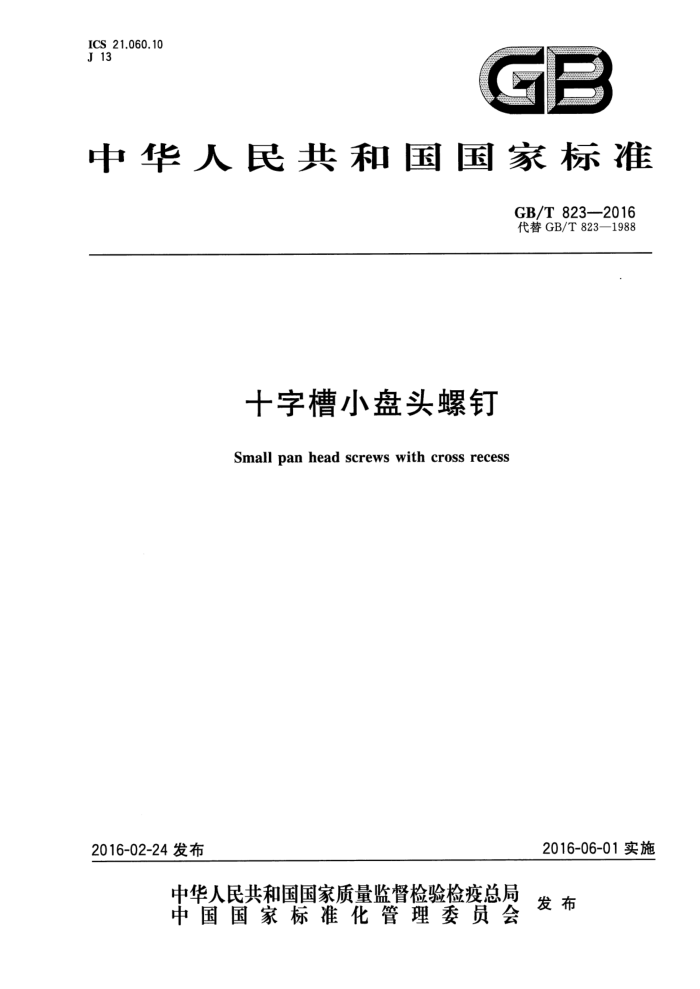

ICS 21.060.10 J 13
一
中华人民共和国国家标准
GB/T8232016 代替GB/T823—1988
十字槽小盘头螺钉
Smallpan head screws withcrossrecess
2016-06-01实施
2016-02-24发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 中华人民共和 国
国家标准十字槽小盘头螺钉 GB/T 823—2016
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029) 北京市西城区三里河北街16号(100045)
网址www.spc.net.cn
总编室：(010)68533533 发行中心：(010)51780238
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本8 880×12301/16 印张0.5 字数12千字 2016年4月第一版 2016年4月第一次印刷
*
书号：155066·1-53856 定价 14.00元
如有印装差错 由本社发行中心调换
版权专有侵权必究举报电话：(010)68510107 ww. xuetutu. c
GB/T823—2016
前 言
本标准是“开槽螺钉和十字槽螺钉”系列国家标准之一，该系列包括：
GB/T 65 开槽圆柱头螺钉； GB/T 67 开槽盘头螺钉； GB/T 68 开槽沉头螺钉； GB/T 69 开槽半沉头螺钉； GB/T 818 十字槽盘头螺钉； GB/T819.1 十字槽沉头螺钉 第1部分：4.8级； GB/T819.2 十字槽沉头螺钉第2部分：8.8级、不锈钢及有色金属螺钉； GB/T820 十字槽半沉头螺钉； GB/T822 十字槽圆柱头螺钉； GB/T823 十字槽小盘头螺钉； -GB/T13806.1精密机械用紧固件十字槽螺钉。
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T823一1988《十字槽小盘头螺钉》，与GB/T823一1988相比，主要技术变化如下：
-增加钢螺钉非电解锌片涂层技术要求按GB/T5267.2（见表2）；增加不锈钢螺钉钝化处理技术要求按GB/T5267.4（见表2）。
本标准由中国机械工业联合会提出。 本标准由全国紧固件标准化技术委员会（SAC/TC85）归口。 本标准负责起草单位：中机生产力促进中心。 本标准参加起草单位：机械工业通用零部件产品质量监督检测中心、宁波中机机械零部件检测有限
公司。
本标准由全国紧固件标准化技术委员会秘书处负责解释。 本标准所代替标准的历次版本发布情况为：
GB/T823—1967、GB/T823—1976、GB/T823—1988。
I ww. xuetutu. cor
GB/T823—2016
十字槽小盘头螺钉
1范围
本标准规定了十字槽小盘头螺钉的型式尺寸、技术条件和标记。 本标准适用于螺纹规格为M2～M8、性能等级为4.8、A1-50、C4-50、产品等级为A级的十字槽小盘
头螺钉。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T90.1 紧固件验收检查 GB/T 90.2 紧固件标志与包装 GB/T 193 普通螺纹直径与螺距系列 GB/T 944.1 螺钉用十字槽 GB/T 1237 紧固件标记方法 GB/T 3098.1 紧固件机械性能 螺栓、螺钉和螺柱 GB/T 3098.6 紧固件机械性能 不锈钢螺栓、螺钉和螺柱 GB/T 3103.1 紧固件公差螺栓、螺钉、螺柱和螺母 GB/T 5267.1 紧固件电镀层 GB/T5267.2 紧固件非电解锌片涂层 GB/T 5267.4 紧固件表面处理耐腐蚀不锈钢钝化处理 GB/T 5276 紧固件！ 螺栓、螺钉、螺柱及螺母尺寸代号和标注 GB/T 5779.1 紧固件表面缺陷 螺栓、螺钉和螺柱 三一般要求 GB/T 9145 普通螺纹 中等精度、优选系列的极限尺寸 GB/T16938 紧固件 螺栓、螺钉、螺柱和螺母 通用技术条件
3尺寸
螺钉的型式尺寸见图1和表1。 尺寸代号和标注符合GB/T5276。 无螺纹部分杆径约等于螺纹中径或允许等于螺纹大径。
1 www. xuetutu. cof
GB/T 823—2016
H型十字档
辗制末端。
图1
表1尺寸
单位为毫米
M2 M2.5 M3 (M3.5)a M4 M5 M6 M8 0.4 0.45 0.5 0.6 0.7 0.8 1 1.25 0.8 0.9
螺纹规格d
pb
1.2 1.4 1.6
2.5 38
max min max
1 25 38 38
2 38
a b d.
25 25 2.6 3.1 3.6 3.5 4.5 5.5 6 7 3.2 4.2 5.2 5.7 6.64 8.64 10.07 13.57
38
4.1 4.7 5.7 6.8 9.2
公称=max
10.5 14
9
dk
min 公称=max
1.8 2.15 2.45 2.75 3.45 4.1 5.4
1.4 1.26 1.66 2.01 2.31 2.61 3.27 3.8 5.1
k
min min ~ max
0.1 0.1 0.1 0.2 0.2 0.25 0.4 6
0.1 4.5 1
r rt 3
9
12
14 2.5
18 3.2
7
8
1.1 1.25 1.50 1.75 2
槽号
No ma max min
1
2
3
+ 字槽
2.2 2.6 3.5 3.8 4.1 4.8 6.2 7.7 1.01 1.42 1.43 1,73 2.03 2.73 2.86 4.36
H型插人深度
1
0.60
0.86 1.15 1.45 2.14 2.26 3.73
2 www. xuetutu. conl
GB/T823—2016
表1(续) M2 M2.5 M3 (M3.5)* M4 M5 M6 M8
单位为毫米
螺纹规格d
1:
公称 3 4 5 6 8 10 12 16 20 25 30 35 40 45 50 60
min 2.8 3.76 4.76 5.76 7.71 9.71 11.65 15.65 19.58 24.58 29.58 34.5 39.5 44.5 49.5 59.05
max 3.2 4.24 5.24 6.24 8.29 10.29 12.35 16.35 20.42 25.42 30.42 35.5 40.5 45.5 50.5 60.95
-..--
注：在阶梯实线间为优选长度。 尽可能不采用括号内的规格。
?
P 一螺距。 公称长度在阶梯虚线以上的螺钉，制出全螺纹，b=l一α。
8
4技术条件和引用标准
表2技术条件和引用标准
材料通用技术条件
钢
不锈钢
GB/T 16938
6 g
公差标准性能等级标准
螺纹
GB/T 193,GB/T 9145
d<3mm：按协议； d≥3mm:4.8 d<3mm：按协议； d≥3 mm:GB/T 3098.1
A1-50,C4-50 GB/T 3098.6
机械性能 et utu. c
GB/T823—2016
表2(续)
产品等级标准
A
公差
GB/T 3103.1 GB/T 944.1
十字槽表面缺陷
GB/T 5779.1
不经处理；电镀技术要求按GB/T5267.1；非电解锌片涂层技术要求按GB/T 5267.2 如需其他技术要求或表面处理，应由供需协议
简单处理；钝化处理技术要求按GB/T 5267.4
表面处理
验收及包装
GB/T 90.1,GB/T 90.2
5标记 5.1标记方法
标记方法按GB/T1237规定。 5.2标记示例
螺纹规格为M5、公称长度I=20mm、性能等级为4.8级、H型十字槽、表面不经处理的A级十字槽小盘头螺钉的标记：
螺钉 GB/T823 M5X20
