ICS 91.140.90 Q 78
GB

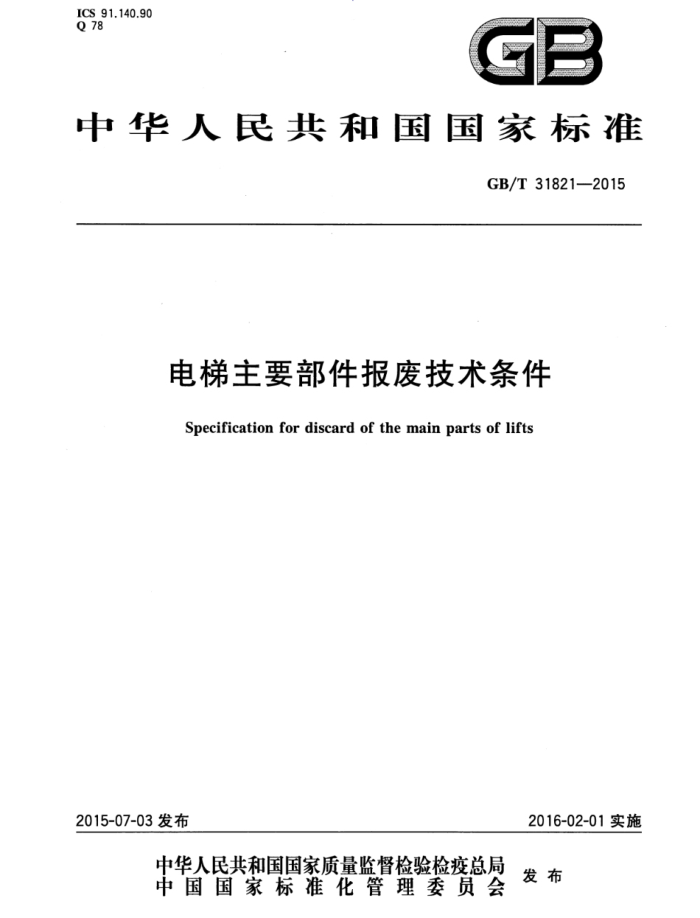

中华人民共和国国家标准
GB/T318212015
电梯主要部件报废技术条件
Specification for discard of the main parts of lifts
2016-02-01实施
2015-07-03发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 31821—2015
目 次
前言引言
II IV
范围 2 规范性引用文件 3 术语和定义 4报废技术条件
1
4.1 总则 4.2 驱动主机 4.2.1 电动机 4.2.2 减速箱 4.2.3 制动器 4.2.4 电引轮 4.2.5 卷筒 4.3紧急救援装置 4.3.1 手动松闸装置 4.3.2 手动盘车装置 4.3.3 紧急电源装置 4.3.4 液压盘车装置 4.4悬挂装置 4.4.1 通则 4.4.2 电引钢丝绳和液压电梯悬挂钢丝绳 4.4.3 强制驱动电梯钢丝绳 4.4.4 扁平复合电引钢带 4.4,5 端接装置 4.4.6 滑轮 4.5补偿装置 4.5.1 补偿链（缆）及导向装置 4.5.2 补偿绳及张紧装置 4.6轿厢 4.6.1 轿架 4.6.2 轿壁、轿顶和轿底 4.7对重（平衡重） 4.7.1对重(平衡重)架 4.7.2对重(平衡重)块 4.8层门和轿门 4.8.1 机械强度 4.8.2 门扇
.
.
..
T GB/T31821—2015
4.8.3 层门门套 4.8.4 地坎及其支架 4.8.5 导向装置和门悬挂机构 4.8.6 门机 4.9 检修门、井道安全门和活板门 4.10 导轨和导靴 4.10.1 T型导轨 4.10.2 空心导轨 4.10.3 导靴 4.11 安全保护装置 4.11.1 门锁装置 4.11.2 门人口保护装置. 4.11.3 限速器及其张紧装置 4.11.4 安全钳及提拉装置 4.11.5 超载装置 4.11.6 安全开关 4.11.7 上行超速保护装置 4.11.8 缓冲器 4.12 电气控制装置 4.12.1 控制柜 4.12.2 随行电缆 4.13 编码器 4.14 液压部件 4.14.1 液压缸 4.14.2 管路 4.14.3 液压泵站 4.14.4 破裂阀 4.14.5 滤油器
6
.
.
.-
10 10 10 10 10 10 11 11 11 11
Ⅱ WW. Xue t ut u. cor
GB/T 31821—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由全国电梯标准化技术委员会（SAC/TC196)提出并归口。 本标准负责起草单位：上海市特种设备监督检验技术研究院本标准参加起草单位：中国建筑科学研究院建筑机械化研究分院、上海三菱电梯有限公司、通力电
梯有限公司、迅达（中国）电梯有限公司、日立电梯（中国)有限公司、奥的斯电梯（中国)投资有限公司、东南电梯股份有限公司、永大电梯设备（中国)有限公司、西子奥的斯电梯有限公司、广东省特种设备检测研究院、深圳市特种设备安全检验研究院、华升富士达电梯有限公司、东芝电梯（中国)有限公司、江南嘉捷电梯股份有限公司、蒂森克虏伯电梯（上海）有限公司、沈阳博林特电梯集团股份有限公司、上海交通大学、江苏省特种设备安全监督检验研究院苏州分院、广州广日电梯工业有限公司、康力电梯股份有限公司、巨人通力电梯有限公司、菱王电梯股份有限公司、苏州帝奥电梯有限公司、优耐德电梯有限公司、 上海现代电梯制造有限公司、森赫电梯股份有限公司、苏州默纳克控制技术有限公司、苏州通润驱动设备股份有限公司、国家电梯质量监督检验中心、天津市奥瑞克电梯有限公司、西子电梯集团有限公司、 苏州巨立电梯有限公司、杭州西奥电梯有限公司、河北东方富达机械有限公司、昆山通祐电梯有限公司、 宁波申菱电梯配件有限公司、宁波力隆企业集团有限公司、苏州莱茵电梯制造有限公司。
本标准起草人：舒文华、欧阳惠卿、陈凤旺、甘靖戈、李峰、朱保庆、余运葵、张金钟、马依萍、邓奇、 温爱民、李楚锋、王定成、李瑞尧、谢松青、周卫东、张寿林、于春梅、张晓峰、郑曲飞、侯应浩、张建宏、 李雪荣、余建国、唐林钟、胥文明、彭谢金、牛有权、刘春凯、房文娜、梁彦昌、沈言、冯斌、王春光、宋亮、 贾砚华、王明福、林斌、彭年俊、李明珠。
Ⅲ www. xuetutu. cor
GB/T 31821—2015
引言
0.1本标准规定的主要部件包括部分对电梯安全运行影响较大的部件，未包括易损部件、采用新技术及在用电梯中应用较少的部件等。 0.2本标准规定了电梯主要部件的报废技术条件，未规定判定报废的程序。 0.3洪涝、地震、火灾等灾害后，可能需要根据实际情况对电梯整体进行安全评估，确定其主要部件的报废技术条件。 0.4对本标准未定量规定的技术条件，可参考产品使用维护说明书。 0.5 5电梯主要部件达到本标准规定的报废技术条件，或达到使用维护说明书给出的报废技术条件，优先考虑修理，如修理后仍不能符合要求或修理成本过高，需考虑报废。
IV WW. XUe t utU, COf
GB/T31821—2015
电梯主要部件报废技术条件
1范围
本标准规定了电引与强制驱动电梯、液压电梯主要部件的报废技术条件。 本标准适用于额定速度不大于6.0m/s的电力驱动电引式和额定速度不大于0.63m/s的电力驱
动强制式乘客电梯和载货电梯，以及额定速度不大于1.0m/s的液压电梯。对于额定速度大于6.0m/s的电力驱动电引式乘客电梯和载货电梯可参照本标准执行。
本标准不适用于杂物电梯。 特殊情况（如适用于残障人员、火灾情况、潜在的爆炸环境、极端的气候条件、地震情况或运输危险
物品等）使用的电梯，除本标准的要求外，还应按照相应标准的附加要求确定报废技术条件。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T5972一2009起重机钢丝绳保养、维护、安装、检验和报废 GB/T7024电梯、自动扶梯、自动人行道术语 GB7588一2003电梯制造与安装安全规范 GB21240一2007液压电梯制造与安装安全规范 GB/T24478—2009电梯电引机
3术语和定义
GB/T7024、GB7588—2003和GB21240--2007界定的以及下列术语和定义适用于本文件。
3.1
主要部件 mainparts 对电梯安全运行起重要作用的部件，例如：驱动主机、悬挂装置等。 注：本标准只涵盖了部分对电梯安全运行影响较大的电梯主要部件。
3.2
修理repair 部件发生损坏、性能下降或功能失效后，通过采取更换零件、加工、修配等措施，使其恢复原有的结
构和功能。 3.3
报废discard 部件因不能继续使用或性能指标不符合要求而作废。
4报废技术条件
4.1总则
电梯主要部件达到本标准规定的报废技术条件且无法修理，应报废。
1 "ww. xuetutu. con
GB/T31821—2015
4.2驱动主机 4.2.1 电动机
电动机出现下列情况之一，视为达到报废技术条件：
电动机外壳或基座有影响安全的破裂； b) 电动机轴承出现碎裂或影响运行的磨损； c) 电动机定子与转子发生碰擦； d) 电动机定子的温升或绝缘不符合GB/T24478一2009中4.2.1.2要求； e) 电动机绝缘电阻不符合GB7588一2003中13.1.3要求； f) 永磁同步电动机磁钢出现严重退磁，导致在GB7588—2003中14.2.5.2要求的载重量范围内
a)
不能全行程运行； g) 永磁同步电动机磁钢脱落。
4.2.2 减速箱
减速箱出现下列情况之一，视为达到报废技术条件： a）蜗轮副、斜齿轮、行星齿轮出现影响安全运行的轮齿塑性变形、折断、裂纹、齿面点蚀、胶合或磨
损等形式的严重失效； b）传动轴、轴承或键出现影响安全运行的损坏； c) 减速箱体出现裂纹； d) 减速箱渗漏油不符合GB/T24478一2009中4.2.3.8要求。
4.2.3 制动器
制动器制动力矩应符合GB7588—2003中12.4.2要求，且响应时间应符合GB/T24478-—2009中 4.2.2.3要求。制动器出现下列情况之一，视为达到报废技术条件：
a) 电梯运行时，制动器的制动衬块（片）与制动轮（盘）不能完全脱离； b) 制动衬块（片）严重磨损或制动弹簧失效，导致制动力不足； c) 受力结构件（例如：制动臂、销轴等)出现裂纹或严重磨损； d) 制动器电磁线圈铁芯动作异常，出现卡阻现象； e) 制动器电磁线圈防尘件破损； f) 制动器绝缘电阻不符合GB7588—2003中13.1.3要求。
4.2.4 电引轮
引轮出现下列情况之一，视为达到报废技术条件： a) 绳槽磨损造成电引力不符合GB7588一2003中9.3a)或b)要求； b) 绳槽有缺损或不正常磨损； c) 出现裂纹。
4.2.5 5卷筒
卷筒出现下列情况之一，视为达到报废技术条件： a) 绳槽有缺损或不正常磨损； b) 出现裂纹。
2 www. xuetutu. cor
GB/T31821—2015
4.3紧急救援装置 4.3.1 手动松闸装置
手动松闸装置出现下列情况之一，视为达到报废技术条件： a）制动器扳手出现严重变形或裂纹； b) 制动器扳手组件出现严重锈蚀、变形或裂纹； c） 松闸钢丝绳严重锈蚀、卡阻或断裂。
4.3.2 2手动盘车装置
手动盘车装置出现下列情况之一，视为达到报废技术条件： a) 盘车手轮出现严重锈蚀、变形、裂纹或缺损； b) 结构焊接部位出现裂纹； c) 盘车齿轮副啮合失效； d) 盘车齿轮出现裂纹或断齿。
4.3.3 紧急电源装置
紧急电源装置出现下列情况之一，视为达到报废技术条件： a) 蓄电池出现漏液； b) 蓄电池无法充电； c) 充电后蓄电池电压低于正常工作电压； d) 充电后蓄电池电量不满足轿厢移动距离要求。
4.3.4 液压盘车装置 4.3.4.1 液压管路
液压管路报废技术条件见4.14.2。 4.3.4.2 液压泵站
液压泵站报废技术条件见4.14.3。 4.3.4.3 液压马达
液压马达结构出现裂纹、变形，或齿轮出现变形、断齿、裂纹，视为达到报废技术条件。
4.4悬挂装置 4.4.1通则
在正常使用情况下，如有一根电引钢丝绳（或扁平复合曳引钢带)报废，应更换整台电梯的史引钢丝绳（或扁平复合曳引钢带）。 4.4.2电引钢丝绳和液压电梯悬挂钢丝绳
电引钢丝绳和液压电梯悬挂钢丝绳出现下列情况之一，视为达到报废技术条件： a）断丝：钢丝绳外层绳股在一个捻距内断丝总数大于表1的规定；
3
