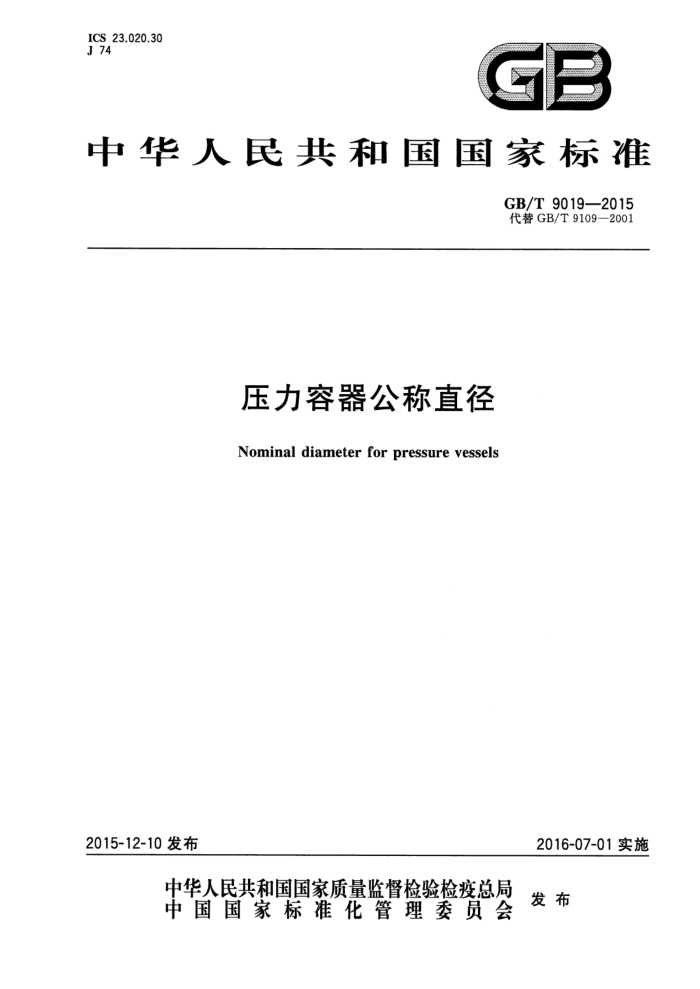

ICS,23.020.30
J74
中华人民共和国国家标准
GB/T9019—2015 代替GB/T9109—2001
压力容器公称直径
Nominal diameter for pressure vessels
2016-07-01实施
2015-12-10发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T9019—2015
目 次
前言范围
-
1
.
2 压力容器公称直径 GB/T 9019—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T9109—2001《压力容器公称直径》。与GB/T9109—2001相比，主要技术变化
如下：
增加了DN6100DN13200之间的直径系列； -DN6000～DN13200之间的压力容器公称直径，每增加100mm为一个直径档次； -调整了以外径为基准的DN150、DN350、DN400管子外径尺寸。
本标准由全国锅炉压力容器标准化技术委员会（SAC/TC262)提出并归口。 本标准起草单位：中国石化工程建设有限公司、中国特种设备检测研究院。 本标准主要起草人：段瑞、杨国义、谢智刚、冯清晓。 本标准历次版本发布情况为：
GB/T9019—1988,GB/T9019—2001。
I GB/T 9019—2015
压力容器公称直径
范围
1
本标准规定了压力容器公称直径系列尺寸。 本标准适用于圆筒形压力容器。 本标准不适用于气瓶。
压力容器公称直径
2
2.1 系列
压力容器公称直径以容器圆筒直径表示，按内、外径分两个系列。
2.2 以内径为基准的压力容器公称直径
压力容器公称直径按表1的规定选取。此压力容器的公称直径系指容器圆筒的内径。
表1压力容器公称直径（内径为基准）
单位为毫米
公称直径 500
300 800 1 600 1 700 1 800 1 900 2 000 2100 2 200 2 300 2 400 2 500 2 600 2 700 2 800 2 900 3 000 3 100 3 200 3 300 3 400 3500 3 600 3 700 3 800 3 900 4 000 4 100 4 200 4 300 4 400 4 500 4 600
750
350 850
400 900
450 950
550
600
650
700
1 000 1 100 1 200 1 300 1 400 1 500
4 700
5 000
5 100 5 200 5 300 5 400 5 500
4 800
4 900
5 600 5 700 5 800 5 900 6 000 6 100 6 200 6 300 6 400 6 500 6 600 6 700 6 800 6 900 7 000 7100 7 200 7 300 7 400 7500 7 600
7 700 7 800 7 900 8 000 8100 8 200
8 300
8 400
8 500
8 600 8 700 8 800 8 900 9 000 9100 9 200 9 300 9 400 9 500
9 700 9 800 9 900 10 000 10 100 10 200 10 300 10 400 10 500
9 600 10 600 10 700 10 800 10 900 11 000 11 100 11 200 11 300 11 400 11 500 11 600 11 700 11 800 11 900 12 000 12100 12 200 12 300 12 400 12 500 12 600 12 700 12 800 12 900 13 000 13 100 13 200 注：本标准并不限制在本标准直径系列外其他直径圆简的使用。
标记示例：圆简内径2800mm的压力容器公称直径：
公称直径DN2800 GB/T 9019—2015 GB/T 9019—2015
2.3 以外径为基准的压力容器公称直径
压力容器的公称直径按表2的规定选取。
表 2 压力容器公称直径（外径为基准）
单位为毫米
250 273
400 406
公称直径外径
150 168
200 219
300 325
350 356
标记示例：公称直径为250，外径为273mm的管子做简体的压力容器公称直径：
公称直径DN250 GB/T 9019—2015。
