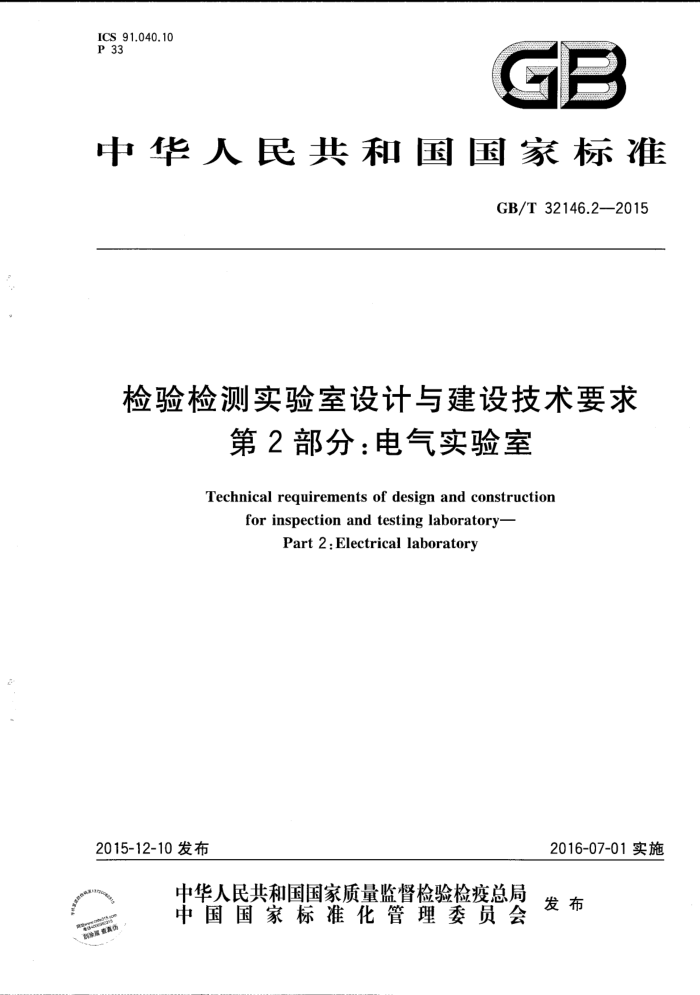

ICS 91.040.10 P 33
中华人民共和国国家标准
GB/T 32146.2--2015
检验检测实验室设计与建设技术要求
第2部分：电气实验室
Technical requirements of design and construction
for inspection and testing laboratory-
Part 2 : Electrical laboratory
2016-07-01实施
2015-12-10发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
香真伙 GB/T 32146.2—2015
目 次
前言 1 范围 2 规范性引用文件 3
术语和定义 4 电气实验室分类 5 总则
规划设计系统设计深化设计附录A（规范性附录） 电波暗室附录B(规范性附录) 照明产品光分布光学实验室附录C（规范性附录）电线电缆成束燃烧实验室附录D（规范性附录）35kV及以下电力电缆高压试验室附录E（规范性附录）房间空气调节器测试用恰差实验室参考文献
6 7
8
.4
7
20 22 2.4 GB/T 32146.2--2015
前言
GB/T32146《检验检测实验室设计与建设技术要求》，包括以下部分：
第1部分：通用要求；第2部分：电气实验室；第3部分：食品实验室。
..
本部分是GB/T32146第2部分。 本部分按照GB/T1.12009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任本部分由中国机械工业联合会提出。 本部分由全国实验室仪器及设备标准化技术委员会归口（SAC/TC526）。 本部分主要起草单位：广东产品质量监督检验研究院、机械工业仪器仪表综合技术经济研究所、河
北出人境检验检疫局检验检疫技术中心、中国计量学院、北京惠诺德(北京)科技有限公司、福润德技术检测(天津)有限公司、福建省产品质量检验研究院、中国合格评定国家认可中心、中国物品编码中心。
本部分主要起草人：黄海坤、张桂玲、高晓东、黄宇、刘毅、马育松、苑静、黄建宇、卢飞龙、陈迪、梅恪王成城、苗本健、刘友华、艾连峰、李思远、毕非凡、王建昌、张小云、张景慧、王娜、皮晓栋、李秀英、 唐力华、石光明、余荣斌、李自力、温永彩、马桂芬、黄仲华、蒋建辉。
1 GB/T 32146.2—2015
检验检测实验室设计与建设技术要求
第2部分：电气实验室
1范围
GB/T32146的本部分规定了电气实验室的分类、场地选择、总平面设计、建筑设计、气体供应、电气、环境设施、安全防护等方面的技术要求。
本部分适用于新建、改建和扩建电气实验室的设计和建设。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB3836.14爆炸环境第14部分：场所分类　爆炸性气体环境 GB/T7002—2008　投光照明灯具光度测试 GB/T12190　电磁屏蔽室屏蔽效能的测量方法 GB50029压缩空气站设计规范 GB50057—2010建筑物防雷设计规范 GB50058爆炸危险环境电力装置设计规范 GB/T 32146.1- -2015检验检测实验室设计与建设技术要求第1部分：通用要求 IEEE Std 299 测量电磁效能的标准方法（Standard method for measuring the effectiveness of
electromagnetic shielding enclosures)
3术语和定义
GB/T 32146.1一2015中界定的以及下列术语和定义适用于本文件。
3.1
电气实验室 testing laboratory for electrical product 对电气产品进行检验的实验室。
3.2
通用电气实验室 universal testing laboratory for electrical product 有多种电气产品检验项目或者安装使用多种电气检测设备的实验室。
3.3
特殊电气实验室 special testing laboratory for electrical product 为安装使用某一特定大型电气产品检测设备或检测系统而专门建设的实验室。
3.4
电力系统接地 Lpower]system earthing 电力系统的一点或多点的功能性接地。
3.5
保护接地protective earthing 为电气安全，将系统、装置或设备的一点或多点接地。
1 ww. Xuecucu
GB/T 32146.2—2015
3.6
雷电保护接地lightning protective earthing 为雷电保护装置(避雷针、避雷线和避雷器等)向大地泄放雷电流而设的接地。
3.7
防静电接地 static protective earthing 为防止静电对易燃油、天然气贮罐和管道等的危险作用而设的接地。
3.8
等电位接地端子equipotential earthing terminal 将分开的建筑物金属构件、采暖和冷冻、冷却系统等接地部位连接在同一端子上，用以对这些部件
进行防电击保护。 3.9
外壳防护等级实验室（IP 实验室）laboratory for degrees of protection provided by enclosure（IP code laboratory)
按照电气产品防止固体异物、水和危险部件进人外壳之内的特性分级，进行验证测试的实验室。 3.10
电波暗室anechoic chamber 又称电波消声室，一般分为半电波暗室和全电波暗室两种。电波暗室是内表面排列有射频吸波材
料的屏蔽场地，这些材料能在一定的频率范围内吸收电磁能量。内表面中五面贴吸波材料的暗室称为半电波暗室，主要是模拟开阔场；内表面六面贴吸波材料的暗室称为全电波暗室，主要是模拟自由空间。 3.11
恰差实验室psychrometer testing room 一种测定房间空气调节器制冷、制热能力的试验装置，它通过对空调器的送风参数、回风参数以及
循环风量进行测量，用测出的风量与送风、回风熔差的乘积确定空调器的能力。该装置由室内侧、室外侧、压缩机组、冷却塔等部分组成。 3.12
屏蔽室shielding enclosure 使内部不受外界电、磁场的影响或使外部不受其内部电、磁场影响的一种结构。它通常由金属材料
建成，在金属板接缝和门等处采取一定的措施以保证连续的电连接。高性能的屏蔽室在不同频率可以将电、磁场抑制1个～7个数量级。
4电气实验室分类
4.1根据电气实验室的功能布局和对建筑结构一般性要求和特殊性要求分为两类，分别为通用电气实验室和特殊电气实验室。 4.2通用电气实验室按照检测对象可分为：
电池实验室；电线电缆实验室；电容器实验室；器具开关及自动控制设备实验室；一产品能效实验室； -电动车辆实验室；
一
-电磁兼容实验室；家用电器实验室；
2 GB/T 32146.2-—2015
电子电器有害物质实验室；电器附件实验室；照明电器实验室；测量、控制和实验室设备实验室；医疗电子实验室；信息和办公设备实验室；低压电器实验室；安装保护设备实验室；光伏产品实验室；互感器、变压器实验室；电动工具实验室；电玩具实验室；电子娱乐设备实验室；其他相关实验室。
4.3 特殊电气实验室主要包括：
电波暗室; 照明产品光分布光学实验室；光生物安全实验室；焰差实验室；热平衡实验室；大容量通断实验室；电线电缆局部放电实验室；着火危险实验室；消声实验室。
5总则
GB/T32146.1—2015的第5章均适用。
6规划设计
GB/T32146.1-2015的第6章均适用。
7 系统设计
7.1　总则
电气实验室的系统设计除需考虑GB/T32146.1-2015的第7章外，还应考虑本部分7.2、7.3、7.4 的要求。 7.2场地选择
电气实验室的场地选择应考虑以下因素：
-大容量通断实验室宜根据电力容量参数选择靠近可提供电源的大型变电站。 一如采用开阔场进行电磁兼容测试，则应根据级别选择对应的周围的电磁环境电平低于相应级
3 GB/T 32146.2—2015
别限值的场地，一般应远离电磁干扰区域。 光伏产品实验室对二次电池进行标定的实验室应选择大气质量在AM1 和AM2之间、太阳辐射吸收和散射较小的区域。 进行电线电缆成束燃烧、电气材料燃烧等试验的着火危险实验室应采取相应的环境保护措施，防止对周围环境的影响。 模拟照明效果实验室应不受环境光影响。 电气实验室场地应避免选择地势低洼难以排水的场地。 电气实验室应远离产生粉尘、油烟、有害气体以及生产或贮存具有腐蚀性、易燃、易爆物品的工厂、仓库、堆场等。
7.3总平面设计
实验室的面积应满足检测工作的需要，应为工作设备提供足够的运行空间，为所有必要的辅助设备及试剂提供足够的存储空间，为测试人员和管理人员提供足够的工作空间。
电气实验室的总平面设计应考虑以下因素：
通用电气实验室宜按照标准单元集中布局。 特殊电气实验室宜按照功能、结构、空间需求进行布局。净高要求类似的特殊电气实验室宜布局在同一楼层。 对承重有特殊要求的电气实验室宜安排在地面一层或地下层，如大型电波暗室、大电流大容量通断实验室宜设置在地面一层或独栋设计。 电线电缆局部放电实验室、大型振动实验室宜独栋设计或设置在建筑物底层着火危险实验室宜独栋设计或设置在建筑物顶层或接近顶层的楼层。 电子电器有害物质实验室宜设置在建筑物顶层或接近顶层的楼层。 压缩空气集中供气站宜配置在地下层,并采取必要的隔振降噪措施
一
7.4　室内净高
对于通用电气实验室的室内净高，当不设置天花式空调时,不宜低于 3.5m；设置天花式空调时，不宜低于 3.0 m。电气实验室宜考虑至少设置一层,净高不小于 4.5 m,且宜布局在地面首层。
走道净高不应低于2.2m。特殊电气实验室的室内净高应按实验仪器设备尺寸、安装及检修的要求确定。楼层净高应考虑超高设备的布局，超高设备宜规划在同一楼层，除容纳设备外还应留有维修空间。
各类电气实验室空间尺寸宜满足表1的规定。
表1 各类电气实验室空间尺寸
空间尺寸
m
典型实验室
备注
净高 净长 净宽 ≥4
消声室
≥5
≥5
净高内无柱净空内无柱，见附录 A 净空内无柱,见附录 A 净空内无柱，见附录 A
≥7 ≥10 >7 >7 ≥13 ≥8 ≥13 ≥25 ≥15 ≥4
3 m 5m 10 m
电波暗室
屏蔽室
≥5
>5
净空内无柱
4 GB/T 32146.2—2015
表1 (续)
空间尺寸
m
备注
典型实验室
净高 净长 净宽 ≥12 ≥10 ≥10 ≥12 ≥15 ≥15
净空内无柱净空内无柱净空内无柱净空内无柱净空内无柱净空内无柱
35 kV 110 kV 220 kV 500 kV
局放实验室
≥20 ≥20 ≥30 ≥30
≥18 ≥28 >6 >5 ≥6
.
>5 >5 ≥2.5
吊扇实验室吊灯实验室
≥5 ≥3
卧式光分布测量系统双镜光分布测量系统单镜光分布测量系统
净空内无柱,见附录 B
≥10
≥20 ≥6 >6
光学暗室
(≥6) ≥4 ≥8 ≥10 ≥4 ≥4 >5 >5
≥6 >5
≥6 >5
视设备情况布局详见附录 C
环境实验室成束燃烧实验室外壳防护等级实验室振动/冲击实验室光伏环境实验室
>5 >5 >5 >5
≥5 >5
>5 >5 >5 ≥20
视设备情况布局
垂直布局 ≥15 水平布局
净空内无柱
光伏模拟器实验室
>5
注1：根据适用的主要仪器类别,不同制造商对楼层高度要求有一定差异。 注2：表中给出的是常见光学暗室尺寸，该尺寸与制造商采用的技术有关，因此预留外围尺寸时应充分考虑。同
时,有的测量系统可以一次性调整固定探头到主机的测量距离。对于中心转镜型的测量系统也可以按校准参数随时调整探头到主机的测量距离。为减小空调功耗及其他原因，沿光路长度方向可考虑减小光学暗室尺寸和增设光阑。光学暗室的最小长度与被测产品的尺寸和投光角度密切相关，见GB/T7002 2008 中5.2.1。
注3：光伏模拟器实验室高度视光伏组件大小而定，若组件2.3m×2.2m，高度需超过15m。若模拟器设计为水
平打光，楼层高度只需5㎡左右，但长度需加长。
8深化设计
8.1总则
电气实验室的系统设计除需考虑GB/T32146.1一2015的第8章外，还应考虑本部分8.2、8.3、8.4、 8.5、8.6 的要求。
5
