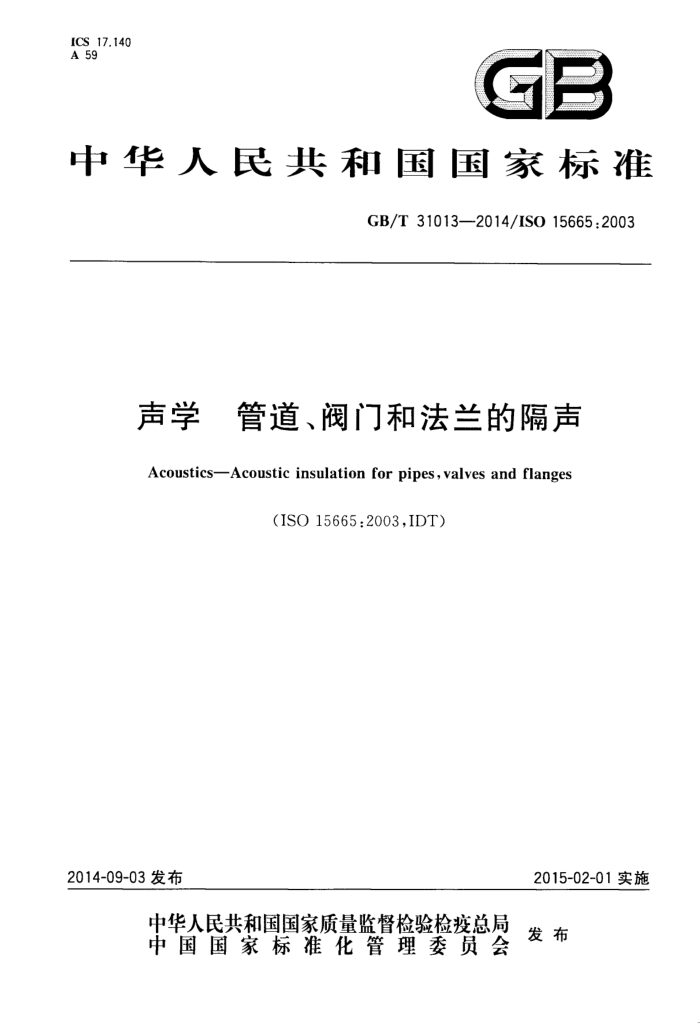

ICS 17.140 A 59
GB
中华人民共和国国家标准
GB/T31013—2014/ISO15665:2003
声学 管道、阀门和法兰的隔声 Acoustics-Acoustic insulation for pipes,valves and flanges
（ISO15665:2003,IDT)
2015-02-01实施
2014-09-03发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T31013—2014/ISO15665:2003
目 次
前言范围
1 2 规范性引用文件 3 术语和定义
隔声等级管道噪声降低导则. 典型隔声系统的结构· 安装·. 绝热和隔声的结合满足隔声等级要求的隔声结构.
L
6
10 12 13 13 14 19 20
8
10隔声系统性能的测量附录A（资料性附录） 用于计算隔声等级需要的最小插人损失Dw.mia计算公式附录B（资料性附录） 一般隔声结构附录C（资料性附录） 典型结构细节示例参考文献
21 30 GB/T31013—2014/ISO15665:2003
前 創言
本标准按照GB/T1.1一2009给出的规则起草。 本标准使用翻译法等同采用国际标准ISO15665：2003《声学 管道、阀门和法兰的隔声》。 与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T3767—1996 声学 声压法测定噪声源声功率级 反射面上方近似自由场的工程法 (eqvISO3744:1994) GB/T20247—2006声学混响室吸声测量（ISO354：2003，IDT）
本标准由中国科学院提出。 本标准由全国声学标准化技术委员会（SAC/TC17)归口。 本标准起草单位：中国科学院声学研究所、长沙奥邦环保实业有限公司、合肥工业大学、阿乐斯绝热
材料（广州）有限公司。
本标准主要起草人：莫建炎、程明昆、吕亚东、李晓东、徐欣、尹挑、宫学会、彭关中、李志远、沈苏。
I GB/T31013—2014/ISO15665:2003
声学 管道、阀门和法兰的隔声
1范围
本标准规定了管道隔声3个等级（等级A、等级B和等级C)的声学性能要求；描述了符合这3种声学性能等级要求的结构形式；提供了测量每一种结构形式声学性能的标准测试方法。已有的和新的隔声结构可参照这3个等级来定级。
本标准适用于圆形管道和附属管件的隔声，适用于直径小于300mm、最小壁厚4.2mm的管道及直径大于或等于300mm、最小壁厚6.3mm的管道，最大直径可达1m。不适用于矩形管、容器及设备的隔声。
本标准包括隔声的设计和安装，为噪声控制工程技术人员在具体应用中确定需要的隔声等级和范围提供指导和帮助；同时提供了典型隔声结构的示例作为参考。
本标准的重点在于隔声而不是绝热，用于指导噪声控制工程的设计和施工人员；绝热的有关细节不在本标准范围内。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T6881.1-2002声学声压法测定噪声源声功率级混响室精密法（idtISO3741：1999） ISO354声学混响室吸声测量（Acoustics-Measurementof soundabsorption inareverberation
room)
ISO3744声学声压法测定噪声源声功率级和声能量级反射面上方近似自由场的工程法 (AcousticsDetermination of sound power levels and sound energy levels of noise sources using sound pressureEngineering methods for an essentially free field over a reflecting plane)
3术语和定义
下列术语和定义适用于本文件。
3.1
管系piping 圆形管道及其配件，例如阀门、法兰、软接和支撑等。
3.2
隔声层 acoustic insulation;acoustic lagging 管壁外侧为阻止噪声向外辐射的包襄层。 注：典型的隔声层由包裹在管壁外侧上的吸声和/或弹性材料（多孔材料）及不透水外护层组成。
3.3
空气流阻率 airflow resistivity 单位流速稳定气流通过单位厚度多孔材料的压力损失，单位为牛顿秒每四次方米（N·s/m)或帕
秒每平方米（Pa·s/m"）。
注1：空气流阻率等于压力损失值除以气流速度与材料厚度的乘积。 注2：测量空气流阻率的方法可以参阅GB/T25077。
I GB/T31013—2014/IS015665:2003
3.4
声功率插入损失 insertionloss;soundpowerinsulation Dw 某个声源采用隔声措施前后，在倍频程或1/3倍频程上测得由声源辐射的声功率级的差值，单位为
分贝（dB)。
注：见3.5。
3.5
声压插入损失 sound pressureinsulation D, 距声源一定距离的指定位置采用隔声措施前后，在倍频程或1/3倍频程上测得的声压级的差值。
单位为分贝（dB)。
注：对于室内声源，特别是实验室测量，测量声功率损失Dw是最适合的。Dw能够通过混响室或声强仪测量。对
于安装在室外的管系，声压插入损失的测量虽然不是那么精确但是更加实用。声压测量位置的选择应当根据隔声设计要求达到的目标来确定，-般围绕管道四周，最好是在距离管道外表面1m的位置；当管道直径小于 0.33m时可以选择在2.5倍管道直径的位置，以减少近场效应对测量的影响。采取隔声措施前后的测量位置应一致。如果隔声前后管道的辐射特性均为“柱面辐射”，那么这两种测量（Dw和D。)结果一样。
4隔声等级
本章根据所需的最小插入损失规定了3个隔声性能等级（等级A、等级B和等级C）。表1列出了最小的插人损失，并在图1～图3中进行了说明；在附录A中提供了所需插人损失（精度0.5dB内）的近似计算公式。
管道隔声的插人损失与管道的直径有关。根据管道直径分为3个尺寸组，不同管道直径的隔声等级由字母与数字组合来标识。
管道分组如下： 1）外径<300mm； 2）300mm≤外径<650mm； 3） 650mm≤外径<1000mm。
表1 各隔声等级要求的最小插入损失
倍频程中心频率/Hz
等级 标称直径的范围D 125 250 500 1 000 2 000 4000
8 000
mm
最小插人损失/dB
A1 A2 A3 B1 B2 B3 C1 C2 C3 当7个倍频程的插入损失值都高于或等于表中某个等级的值时，才可以确定属于某个等级。当隔
D<300 300≤D<650 650≤D<1000
-4 - 4 2 -3 -3 2 -1 4 a
16 16 19 19 24 29 34 34 34
22 22 24 27 33 36 38 38 38
-4 -4 -4 -9 -9 7 -5 7 1
2 2 7 3 6 11 11 14 17
9 9 13 11 15 20 23 24 26
29 29 30 35 42 42 42 42 42
D<300 300≤D<650 650≤D<1000
D<300 300≤D<650 650≤D<1000
声效果不能全部满足表中的数值时就应当定义为“无法分级”。
2 GB/T31013—2014/ISO15665:2003
S 50 40 30 20 F 10
0
-10 125
250
500
1 000
2 000
4 000
8000
倍频程中心频率/Hz
说明：中 等级A1和A2；一个一等级 A3。
图1 隔声等级A要求的最小插入损失
uP/ 50 40 30
6
+
.A
4.
8
20
10
4
A
0
Y
L 500
J
~10 血 125
Y
Y
250
1 000
2 000
4 000
8000
倍频程中心频率/Hz
说明：
&
等级B1；
一一等级B2； ...等级B3
图2隔声等级B要求的最小插入损失
3 GB/T31013—2014/IS015665:2003
管道噪声降低导则
5
5.1 要求的插入损失：设计步骤 5.1.1声压级的确定
从距裸管壁1m的距离处确定管道噪声的声压级L，（1，r）。如果没有这方面的数据，可以从上游设备供应商那里了解，或者查阅参考资料。声源的上游管道和下游管道应当分别考虑，倍频程声压级和 A计权声压级都需要确定。根据相连的管道噪声声源情况采取相应的方法。
注1：表2给出了最常见管道噪声声源的倍频程频谱特性。 注2：预测连接旋转设备的管道噪声的资料和方法常常难以得到。当难以取得可靠的数据时，建议测量连接类似设
备的具有类似尺寸和壁厚的管道噪声。
5.1.2根据限值的声压级评估
如果管道是现场唯一的噪声源，并处于自由声场中，那么相关位置声压级的确定可以直接比照工作场所噪声限值，所需的声压插入损失可通过减法取得。
当存在其他噪声源时，在比照工作场所噪声限值前应先确定总体噪声级。可参考5.1.4。 5.1.3 3声功率级的确定
整个管道的声功率级Lw可由在自由场中测得的声压级推导得出（见GB/T3767-1996）。见式(1)。
Lw(s)=L,(,r)+10lg(2xrs/S。)
·(1 )
式中： s S. r D L。（r，r）—表面声压级，与管道轴线距离为r、与声源距离为工的指定测量表面在自由声场中沿
管道长度（s>>r)，单位为米（m）； -1 m; 距管道中心线的距离[最好r=（1十D/2)，这里是距管壁1m]，单位为米(m)；
管道外径，单位为米（m）；
管道测得数据的平均值，单位为分贝（dB)。
注：工的推荐值为1m，若认为沿管道的衰减可以忽路不计，也可以采用更大的值。 如果管道很长而无法在整个长度上测量，那么可以根据测量靠近声源的管道的声压级考虑沿管道
的声衰减来估算声压级。
可按式（2)计算（见参考文献[8]）：
L,(,r)=L,(1,r)-β/D
.(2)
式中： L，（1，r）—---距声源1m处的声压级，同样距管道轴线距离为r，如同L。（工，r）一样，单位为分贝
(dB); 衰减因子，单位为分贝（dB)。
β 根据实际经验，当管道输送气体或水蒸气时β值可以取0.06dB（每50倍管径长度衰减3dB)，当输
送液体时β值可以取0.017dB(每175倍管径长度衰减3dB)。对于某一特殊情况，如果能获得不同β
5
