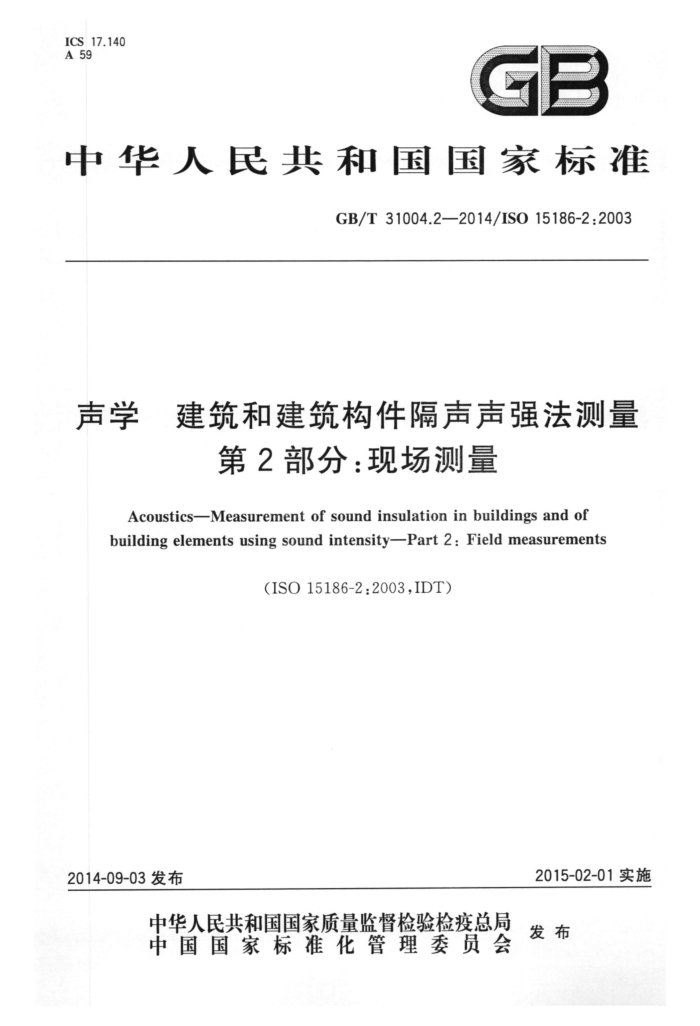

ICS17.140 A 59
GE
中华人民共和国国家标准
GB/T31004.2—2014/IS015186-2:2003
声学 建筑和建筑构件隔声声强法测量
第2部分：现场测量
Acoustics-Measurement of sound insulation in buildings and of building elements using sound intensity-Part 2: Field measurements
（ISO15186-2:2003,IDT)
2015-02-01实施
2014-09-03发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T31004.2—2014/ISO15186-2:2003
目 次
前言 1范围 1.1概述 1.2准确度 2规范性引用文件 3术语和定义 4测量设备 4.1概述 4.2校准 5测试安排 5.1选择声源室和接收室 5.2安装条件 6测试步骤 6.1 概述 6.2 声场的产生 6.3 声源室平均声压级的测量 6.4 接收室合适性的初步检测 6.5 接收室侧的平均声强级测量 6.6 多子面和多扬声器位置测量结果综合 6.7 背景噪声… 6.8 测量频率范围· 6.9 测量的量值·
.
.
11 11 11
结果表述测试报告·
11
7
8
11 13 14 17 20
附录A（规范性附录) 修正项K。 附录B（资料性附录） 测量方法的准确度估计和偏差附录C（资料性附录) 侧向传声的测量及其影响参考文献 GB/T31004.2—2014/IS015186-2:2003
前言
GB/T31004《声学建筑和建筑构件隔声声强法测量》分为以下几个部分：
第1部分：实验室测量；第2部分：现场测量；第3部分：低频段的实验室测量。
本部分为GB/T31004的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分使用翻译法等同采用ISO15186-2：2003《声学 建筑和建筑构件隔声声强法测量 第2部
分：现场测量》。
本部分由中国科学院提出。 本部分由全国声学标准化技术委员会（SAC/TC17)归口。 本部分起草单位：华南理工大学、中国建筑科学研究院、中国科学院声学研究所、云南省设计院。 本部分主要起草人：赵越喆、吴硕贤、蔡阳生、孙海涛、谭华、吕亚东、刘碧龙、李家泉。 GB/T31004.2—2014/ISO15186-2:2003
声学建筑和建筑构件隔声声强法测量
第2部分：现场测量
1范围 1.1概述
GB/T31004的本部分规定了用声强法现场测量墙、楼板、门、窗和小建筑构件隔声性能的方法。 该方法适用于存在侧向传声情况的现场测量，可以提供声功率数据以用于侧向传声的诊断分析，或者测量侧向隔声参数。
GB/T31004.1用于没有或者只有极小侧向传声的实验室测量。本部分可用于不满足 GB/T31004.1要求的实验室测量。GB/T31004.3.用于实验室条件下的低频测量。
本部分还描述了侧向传声对使用规定的方法进行隔声测量的影响，以及声强测量如何用于：
某一建筑构件的隔声的现场测量与抑制侧向传声的实验室测量值（即：GB/T19889.3)的对比；判定各部分建筑构件的隔声贡献；测量一个或多个传声路径的侧向隔声量（以验证预测模型，如：EN12354-1）。
本方法给出的空气声隔声量数值与频率有关。这些数值可以根据GB/T50121一2005转换成单值量，对建筑物和建筑构件的隔声性能进行评价。 1.2准确度
当分别测量单个小或大的建筑构件时，本方法的复现性和GB/T19889.10一2006和 GB/T19889.4一2005一样，甚至优于这两者。
注1：如果使用本部分规定的方法测得的隔声参数与用GB/T19889规定的传统混响室法的结果对比，应在两种方
法间引人一个修正项，以反映这两种方法之间的偏差。该项在附录A中给出。 注2：本部分的准确度及其与根据GB/T19889.3—2005以及GB/T19889.4—2005等方法测定的隔声参数的关系
在附录B中给出。
注3：侧向传声在附录C中讨论。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T15173—2010电声学声校准器（IEC60942：2003，IDT） GB/T17561—1998声强测量仪用声压传声器对测量（IEC61043：1993，IDT) GB/T19889.3—2005声学 建筑和建筑构件隔声测量第3部分：建筑构件空气声隔声的实验
室测量（ISO140-3：1995，IDT)
GB/T19889.4—2005 5声学 建筑和建筑构件隔声测量第4部分：房间之间空气声隔声的现场测量（ISO140-4：1998，IDT)
GB/T19889.10一2006声学建筑和建筑构件隔声测量 第10部分：小建筑构件空气声隔声的实验室测量（ISO140-10：1991，IDT）
ISO717-1:1996 5声学 建筑和建筑构件的隔音测定 第1部分：空气声隔音（Acoustics一Rating
1 GB/T31004.2—2014/ISO15186-2:2003
of sound insulation in buildings and of building elements—Part l:Airborne sound insulation)
3术语和定义
下列术语和定义适用于本文件。
3.1
声源室平均声压级 averagesoundpressurelevelinasourceroom Lp1 声源室声压平方的空间和时间的平均值与基准声压（20μPa)平方之比，取以10为底的对数乘以
10，单位为分贝（dB)。空间平均是指对整个测试室而言，但不包括靠近声源或靠近边界（例如：墙、窗等)的区域，因为它们对结果会有显著影响。
注：该术语的完整定义参见GB/T19889.4—2005。
3.2
表观隔声量 apparentsoundreductionindex R 人射到试件上的声功率与透过试件（包括直接透射和通过各侧向传声路径透射)的声功率之比值，
取以10为底的对数乘以10,单位为分贝（dB)。
注1：除非采取了抑制侧向传声的措施（例如GB/T19889.1一2005所定义的），否则测量得到的声功率包括侧向传
声的部分。详见附录C。 注2：也采用传声损失（soundtransmissionloss）这一术语，它与隔声量相当。 注3：该术语的完整定义参见GB/T19889.4—2005。
3.3
声强sound intensity 1 声场中某点通过与质点速度方向垂直的单位面积的声能在一定时间T内的平均值。声强是一矢
量，单位为瓦每平方米（W/m）。表达式为：
1
p(t)u(t)dt
·(1 )
7
式中： p(t) 某点的瞬时声压，单位为帕(Pa)； u(t)— 同一点的瞬时质点速度，单位为米每秒（m/s)；
平均时间，单位为秒(s)。
T
3.4
法向声强 normalsoundintensity I. 与法向单位量n定义的测量面垂直的声强分量，单位为瓦每平方米（W/m")：
I.=I.n
...(2)
式中： n
指向测量面外部的法向单位失量。
3.5
法向声强级 normal sound intensitylevel Lin 法向声强绝对值II。1与基准声强I。的比值，取以10为底的对数乘以10,单位为分贝(dB)，表达式如下：
2
