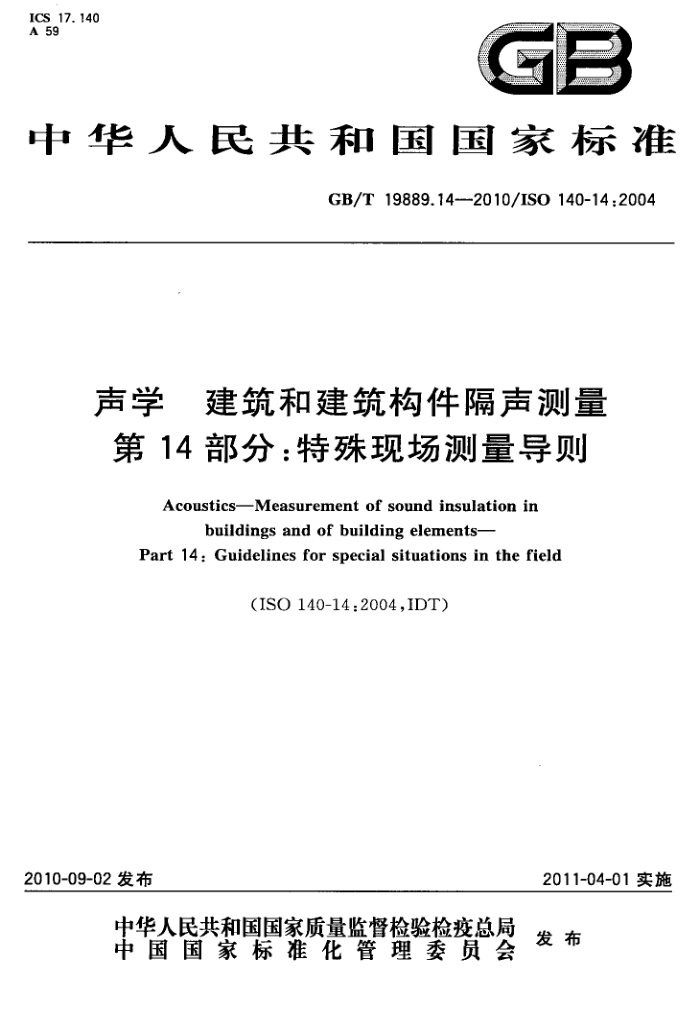

ICS17.140 A 59
GB
中华人民共和国国家标准
GB/T 19889.14-2010/ISO 140-14:2004
声学 建筑和建筑构件隔声测量第14部分：特殊现场测量导则
Acoustics-Measurement of sound insulation in
buildings and of building elements-
Part 14: Guidelines for special situations in the field
(ISO140-14:2004,IDT)
2011-04-01实施
2010-09-02发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T19889.14—2010/ISO140-14:2004
目 次
前言
范围 2 规范性引用文件 3 技术背景 4 测试报告
1
附录附录A（资料性附录） 空气声隔声附录B（资料性附录） 撞击声隔声附录C（资料性附录） 扬声器、撞击器和传声器适宜位置示例附录D（资料性附录） 撞击器位置和传声器位置的组合附录E（资料性附录） 术语解释参考文献
5
++
12 24 25 26
-. GB/T19889.14—2010/IS0140-14:2004
前言
GB/T19889《声学建筑和建筑构件隔声测量》分为以下部分：
第1部分：侧向传声受抑制的实验室测试设施要求；第2部分：数据精密度的确定、验证和应用；第3部分：建筑构件空气声隔声的实验室测量；第4部分：房间之间空气声隔声的现场测量； -第5部分：外墙构件和外墙空气声隔声的现场测量；第6部分：楼板撞击声隔声的实验室测量： -第7部分：楼板撞击声隔声的现场测量；第8部分：重质标准楼板覆面层撞击声改善量的实验室测量；第10部分：小建筑构件空气声隔声的实验室测量；第14部分：特殊现场测量导则。
本部分为GB/T19889第14部分。本部分等同采用ISO140-14：2004《声学建筑和建筑构件隔声测量第14部分：特殊现场测量导则》。
本部分按GB/T1.1的要求对ISO140-14：2004做了一些编辑性修改。 本部分的附录A、附录B、附录C、附录D和附录E为资料性附录。 本部分由中国科学院提出。 本部分由全国声学标准化技术委员会（SAC/TC17)归口。 本部分起草单位：中国建筑科学研究院、中国科学院声学研究所、同济大学、湖南省建筑科学研究
院、东南大学、南京大学。
本部分主要起草人：谭华、吕亚东、钟祥璋、王季卿、谭正炎、柳孝图、昊启学、傅秀章、林杰、徐欣。
1 GB/T19889.14—2010/IS0140-14:2004
声学建筑和建筑构件隔声测量第14部分：特殊现场测量导则
1范围
GB/T19889的本部分规定了涉及空气声隔声和撞击声隔声的现场测量，本部分是对 GB/T19889.4和GB/T19889.7的补充，给出了在GB/T19889.4和GB/T19889.7中未直接涵盖的特殊现场条件下隔声测量的导则。
注；标准GB/T19889.4和GB/T19889.7(统称基本标准）详细规定了理想现场条件下的测量方法，但对如何在非
长方形房间、尺度与普通居室差别较大的房间中进行适宜的测盘设置，尚未提供信息，并且也未给出对很大的房间、长条形房间、楼梯和耦合房间等场合下的测量导则。本部分的制定及其应用将有助于改善建筑隔声现场测量的再现性，并且可避免在实际测量现场的耗时安排考虑，使一些特殊现场条件下测量工作的实施更为规范。
本部分主要适用于住宅、学校和旅馆等建筑中容积小于250m3的房间的隔声测量。 按GB/T19889.4和GB/T19889.7测量时并不要求使用本部分，除非另有约定。
2规范性引用文件
下列文件中的条款通过GB/T19889的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T19889.42005声学建筑和建筑构件隔声测量第4部分：房间之间空气声隔声的现场测量(ISO140-4：1998,IDT)
GB/T19889.7一2005声学建筑和建筑构件隔声测量第7部分：楼板撞击声隔声的现场测量 (ISO140-7:1998,IDT) 3技术背景
本部分的依据为诺德测试技术报告203(NTTechnicalReport203建筑物的声学性能测量附加导则，1992-11通过），本部分吸收了该技术报告的内容精髓。
注：原文为依据ISO的技术报告ISO/TR140-13：1997《建筑和建筑构件隔声测量第13部分：导则》。ISO/
TR140-13即为诺德测试技术报告203，ISO/TR140-13已于2007年撤销。 本部分是根据一定的理论研究、实验调查成果和大量现场测量经验制定的。 本部分给出了适宜测量设置示例的示意简图。大部分现场条件下，均可参照示例建立适宜的测量
设置。考虑到现场的适宜测量设置与示例可能不完全相同，本部分将示例的示意简图列为资料性附录。
简图标出的位置是放置扬声器和传声器的示意位置，各位置应满足GB/T19889.4规定的包括扬声器与房间界面的距离等所有涉及距离的要求。
本部分列出的简图并没有包括所有的情况，未列内容可待今后补充。 注意：下列两种情况下可能与基本标准不一致。 a) GB/T19889.4测量空气声隔声的方法中，假定声源室和接收室的声场近似为扩散声场，因此
要求传声器位置均匀地分布在整个室内空间。 例如：如果声源室是个很长并有吸声天花板和地面地毯的狭窄走廊，那么，从一端到另一端的声
1 GB/T19889.14—2010/ISO140-14:2004
压级衰减相当可观，可能有10dB至20dB。按GB/T19889.4的规定，原则上就不能进行测量。因为在声场不扩散、声压级衰减很大的情况下，其室内平均声压级已失去意义。
在此情况下，若需进行测量，本部分建议将声源放置在离声源室和接收室的共同间壁的某一极大距离处，即按照本导则确定出走廊中紧靠共同间壁的一个“虚拟”的有限容积的声源室空间。
b）在声源室楼板面积很大的现场条件下测量撞击声隔声时，按照本部分测量与按照基本标准测
量，所得结果可能会有差异。按照本部分，撞击器在声源室楼板上的撞击位置不宜远离接收室，这会导致一些情况下接收室内的声压级高于按GB/T19889.7测量得到的值，因为 GB/T19889.7中要求撞击器位置均匀分布在声源室的整个楼板面上。
4测试报告
测试报告应包括GB/T19889.4和GB/T19889.7规定的测试报告的信息。依据本导则测量时，宜在测试报告中“测量步骤和测量仪器的简述”（见GB/T19889.4--2005第9章第i项和 GB/T19889.7一2005第8章第h项）的栏目内说明，并简述测量细节和报告与GB/T19889.4或 GB/T19889.7的要求有偏离的所有内容。 5附录
本部分包括两个不同的应用领域：空气声隔声和撞击声隔声。为了方便实际应用，本部分在附录中，以图形示意或者图形解释的方式列出了适宜测量设置的示例。
资料性附录见附录A至附录E。
