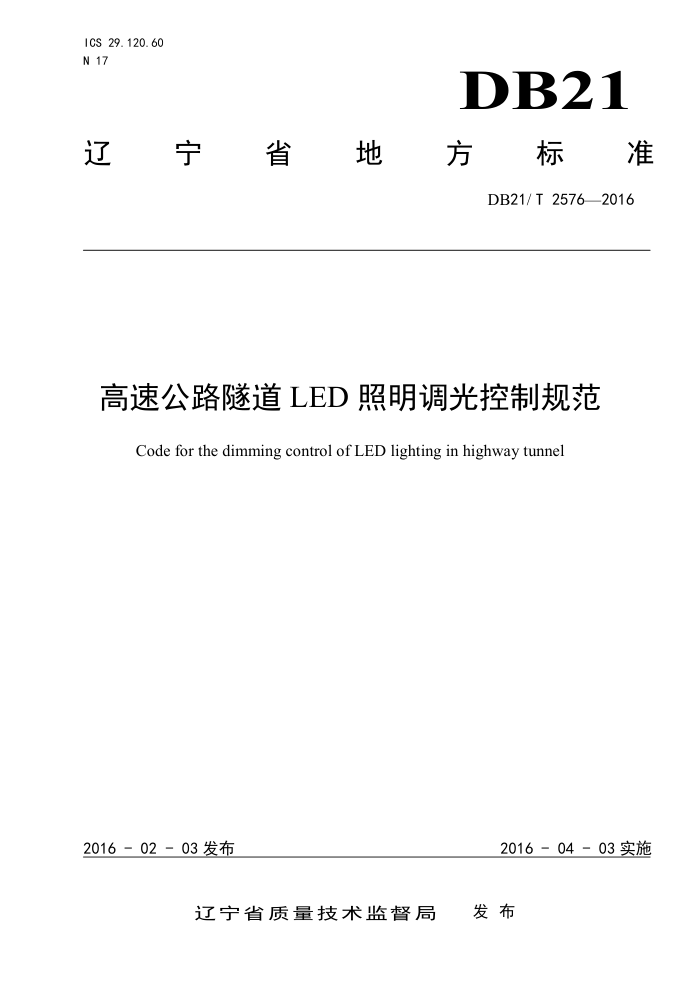

ICS 29.120.60 N 17
DB21
辽宁省地 方 标准
DB21/T25762016
高速公路隧道LED照明调光控制规范
Code for the dimming control of LED lighting in highway tunnel
2016－04－03实施
2016－02－ 03发布
发布
辽宁省质量技术监督局 DB21/T25762016
目 次
前言引言，总则
II
1
2 范围. 3 规范性引用文件术语及定义
4
5 般要求. 6 设备性能要求
系统架构.. 控制软件，
.
8
9 控制主机.. 10 控制器. 11接收器. 附录A（资料性附录） 调光控制协议附录B（资料性附录） 公路隧道照明调光控制方法. 附录C（资料性附录） 有隧道工业以太网架构. 附录D（资料性附录） 无隧道工业以太网架构
4
.
17 .21 22 VWw. xuet utu. con
DB21/T25762016
前言
本标准按照GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本标准由辽宁省高速公路管理局提出。 本标准由辽宁省交通厅归口。 本标准主要起草单位：辽宁省高速公路管理局、辽宁省交通规划设计院、辽宁省高等级公路建设局、
沈阳新一代信息技术有限公司。
本标准主要起草人：
刘云峰 韩 直 万澄宇 王 辉 张雪松 刘亮 陈晓利肇毓 周 兵 范春生 冯卫东 马英明 王小军 王晓明
曲 喆 王立志 季 方 刘相华 于嘉汛
赵 强郭兴隆 谢耀华 李远哲 曹继伟 于百刚 蒋勇燕 薛宇周广振 石庆生 周 巍 宋宪辉
彭 超
II www. xuetutu. con
DB21/T 25762016
引 言
为了更好地推进高速公路隧道LED照明节能应用，指导辽宁省高速公路隧道LED照明调光控制设计， 编制组在总结研究成果及现有应用的基础上，参考国内外相关资料，编制了本规范。
本标准的管理权和解释权归辽宁省交通厅，日常解释及管理工作由辽宁省高速公路管理局负责。 各单位有使用过程中，若发现问题或提出意见、建议，请及时与主编单位联系（地址：辽宁省沈阳
市和平区十三纬路19甲，邮编：110002；电话：024-82364933，传真：024-82364920；邮箱： 124378559163.com），以便修订时参考
III NA- 3LEULL,
DB21/T 25762016
高速公路隧道LED照明调光控制规范
1总则
为了在高速公路隧道中贯彻国家的相关法律、法规和技术经济政策，充分体现安全可靠、节能环保、 经济实用与技术先进的设计理念，制订本规范。
高速公路隧道LED照明调光控制除应遵守本规范外，尚应符合国家现行有关标准和规范的规定。
2范围
本规范适用于辽宁省新建或改建的高速公路隧道LED照明调光控制系统设计，更多考虑辽宁省隧道低温、潮湿等特点，采用高可靠性设备、通讯协议，其他公路隧道可参考执行。
本规范对高速公路隧道LED照明调光控制系统的设备性能、系统架构、控制软件、控制主机、控制器、接收器、通讯接口、通讯协议等进行规范。
3规范性引用文件
下列文件对于本规范的应用是必不可少的，其最新版本（包括所有的修改单）适用于本规范。 GB17625.1电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A） GB17743电气照明和类似设备的无线电骚扰特性的限值和测量方法 GB19510.1灯的控制装置第1部分：一般要求和安全要求 GB19510.14灯的控制装置第14部分：LED模块用直流或交流电子控制装置的特殊要求 GB/T24825LED模块用直流或交流电子控制装置性能要求 GB/T17626.5电磁兼容试验和测量技术浪涌（冲击）抗扰度试验 GB/T18595一般照明用设备电磁兼容抗扰度要求 GB/T19582.1基于Modbus协议的工业自动化网络规范第1部分：Modbus应用协议 GB/T19582.2基于Modbus协议的工业自动化网络规范第2部分：Modbus协议在串行链路上的
实现指南
GB/T19582.3基于Modbus协议的工业自动化网络规范第3部分：Modbus协议在TCP/IP上的实现指南
GB/T30104数字可寻址照明接口(IEC62386，IDT) JTG/TD70/2-01公路隧道照明设计细则 JT/T939.1公路LED照明灯具第1部分：通则 JT/T939.2公路LED照明灯具第2部分：公路隧道LED照明灯具 JT/T939.5公路LED照明灯具第5部分：照明控制器
4术语及定义
4. 1
