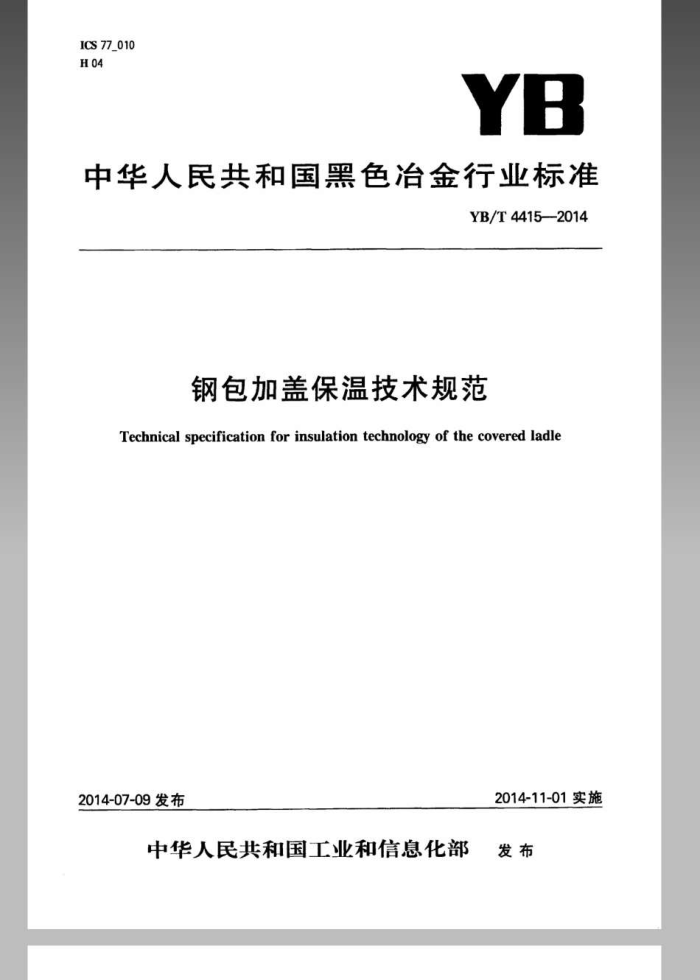

ICS77_010 H04
YB
中华人民共和国黑色冶金行业标准
YB/T44152014
钢包加盖保温技术规范
Technical specification for insulation technology of the covered ladle
2014-11-01实施
2014-07-09发布
中华人民共和国工业和信息化部 发布 YB/T4415—2014
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183）归口。 本标准起草单位：马钢（集团)控股有限公司、秦皇岛秦冶重工有限公司。 本标准主要起草人：陈广言、朱义文、刘玉兰、方拓野、刁常军、周晨辉、郝晓静。 本标准为首次发布。 YB/T44152014
钢包加盖保温技术规范
1范围
本标准明确了钢包加盖保温技术的相关工艺操作，有利于该技术的推广和应用，有利于钢铁工业的节能减排和可持续发展。钢包加盖保温技术的应用，可以降低冶炼炉的出钢温度10℃～30℃，有利于提高冶炼炉、钢包的耐火材料的使用寿命；钢水温度波动小，提高钢材质量和连铸效率；减少了钢包内衬及钢水的热损失，节约了能源。
本标准适用于钢包加盖的设计、施工、峻工验收和运行后的监督管理，也适用于铁水罐和需要保温的渣罐。其他冶金行业也可参照执行。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T5072耐火材料常温耐压强度试验方法 GB/T6900铝硅系耐火材料化学分析方法 GB/T7322 耐火材料耐火度试验方法 GB/T17911陶瓷纤维制品试验方法 YB/T5200致密耐火材料显气孔率和体积密度试验方法 YB/T5202.1.不定形耐火材料试样制备方法
3术语和定义
下列术语和定义适用于本文件。
3.1
钢包加盖保温insulationtechniquewiththecoveredladle 在钢包运转过程中，使用由钢结构和耐火保温材料组成的钢包盖，采用特定的机械结构把钢包盖放
在钢包上口，有效减少钢包内村与钢水热量散失。 3.2
钢包盖 ladlecover 钢包盖由钢结构和耐火保温材料组成。
4工作原理
钢包在运转过程中，钢包盖始终盖在钢包上，减少了钢包及钢水的对流散热、辐射散热及传导散热，达到保温的目的。通过使用设计合理、运作方便的加盖及摘盖机构，使得加盖及摘盖过程快捷自如，延长保温时间。 5工艺流程
钢包加盖保温技术工艺流程见图1。 6钢包加盖保温的设备配置 6.1钢包盖 6.1.1钢包盖材质选用钢制材料。
1 YB/T44152014
包盖期筑烘烤完单
钢包干燥和烘烤到预定的温度
吊到锅包盖存放柔加盖
摘盖
按接受钢水
精炼工位
摘盖
加盖
加盖
浇铃
倒渣
图1.钢包加盖保温技术工艺流程
6.1.2钢包盖用耐火保温材料分为耐火浇注料和耐火纤维两种。
钢包盖宜用耐火保温性能好的耐火材料进行保温。推荐使用的耐火浇注料的理化性能指标见表1，推荐使用耐火纤维的理化性能指标见表2。使用单位所用的耐火保温材料的理化性能指标不得低于表1 和表2.
表1钢包盖用耐火浇注料的理化指标
110℃×24h烘后
名称
耐压强度 MPa ≥45.0
体积密度 g/am ≤2.20
导热系数 W/(m·K) ≤0.5
耐火度，CN
包盖浇注料
160
表2钢包盖用耐火纤维的理化指标
理化指标导热系数（热面800℃） <0.17W/(m·K)
名称耐火纤维
耐火度，CN
体积密度 <850kg/m
160
6.1.3钢包盖用耐火材料的检测 6.1.3.1耐火浇注料的制样按YB/T5202的规定进行，常温耐压强度检验按GB/T5072的规定进行，体积密度检测按YB/T5200进行。 6.1.3.2耐火纤维的导热系数、体积密度检测按GB/T17911进行。 6.1.3.3耐火度检测按GB/T7322进行。 6.2加盖/摘盖机构
加盖/摘盖机构材质选用钢制材料。 6.3钢包盖摘取/存放架
摘取/存放架材质选用钢制材料。
2
www.1ongniu.com YB/T4415—2014
7操作、维护与安全 7.1 使用耐火浇注料作为内衬的钢包盖，烘烤温度必须大于500℃，在最高温度保温5h以上，方可投人使用。 7.2 当倒转钢包盖时要确保盖子不被其他物体阻碍，否则可能会导致钢包盖意外的脱离。 7.3严禁钢包不在加盖位置内降钢包盖，导致设备损坏。 7.4 钢包顶圈允许的结壳厚度应当控制在100mm范围内。 7.5 当钢包盖的内大面积损坏时必须重新更换，钢包盖不再参与作业。
