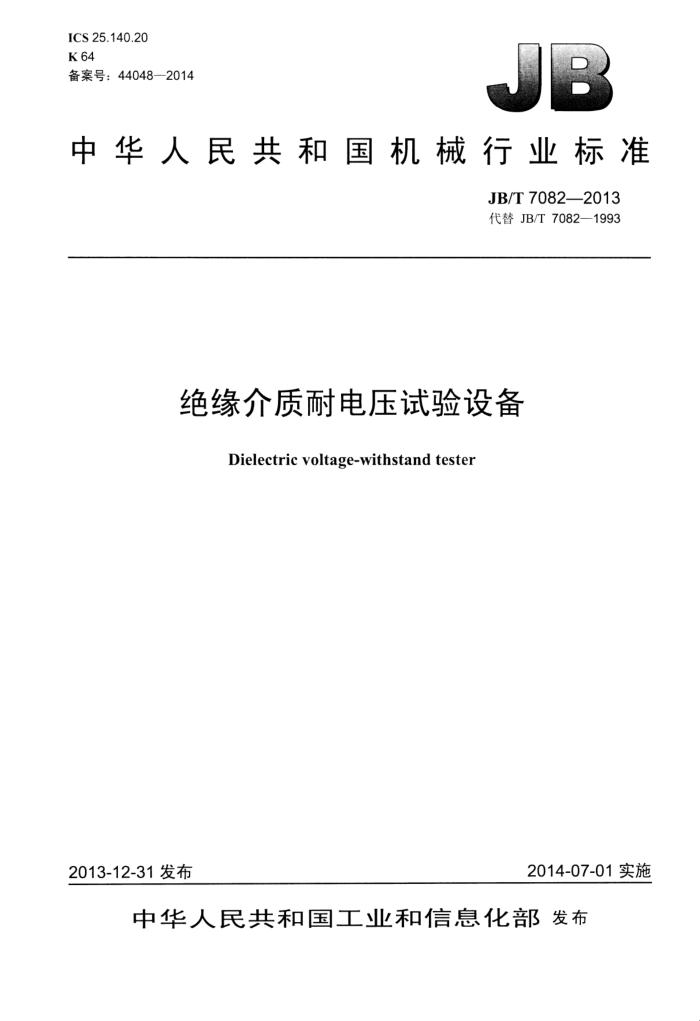

ICS 25.140.20 K 64 备案号：44048—2014
中华人民共和国机械行业标准
JB/T 7082—2013 代替 JB/T 7082—1993
绝缘介质耐电压试验设备
Dielectric voltage-withstand tester
2014-07-01实施
2013-12-31 发布
中华人民共和国工业和信息化部发布 JB/T 7082—2013
目 次
前言 1 范围 2 规范性引用文件
III
I
.........
术语和定义一般要求.. 4.1 外观质量 4.2 耐电压试验设备使用环境条件 4.3 耐电压试验设备的电源安全要求
3
又
V
5
5.1 总则 5.2 防电击保护 5.3 绝缘电阻 5.4 耐电压试验， 5.5 泄漏电流 5.6 接地装置..… 5.7 内部结构和电路联接 5.8 电源连接和电源开关 5.9 爬电距离和电气问隙， 6 性能要求 6.1 耐电压试验设备的额定输出电压. 6.2 输出电流 6.3 击穿报警电流…. 6.4 交流输出的电压频率.. 6.5 交流输出电压的失真度.. 6.6 直流输出电压的纹波系数. 6.7 实际输出容量 6.8 输出电压持续时间额定示值与实际值相对误差 7试验方法 7.1 试验条件. 7.2 外观质量检查 7.3 标志检查... 7.4 安全检查... 7.5 性能特性检测 8检验规则. 9标志、包装、运输及贮存 9.1 标志， 9.2 出厂文件 9.3 包装、运输及贮存
.....
4
6
..6 C 6
6
13
?
13 + JB/T 7082—2013
图1绝缘电阻测量电路图图2耐电压试验测量电路图图3与保护接地端子直接连接的I类安全仪器泄漏电流测量装置. 图4输出电压相对误差的检测接线图.. 图5输出电流示值误差的检测接线图图6交流输出电压频率的检测接线图. 图7交流输出电压失真度的检测接线图. 图8 直流输出电压纹波系数的检测接线图，图9 实际输出容量的检测接线图表1 试验电压有效值和施加的部位. 表2额定输出电压表3输出电压的准确度等级与最大允许误差.. 表4输出电流的准确度等级与最大允许误差表5击穿报警电流准确度等级与最大允许误差
8
0
11
11 ..... 12
I1 JB/T 7082--2013
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T7082-1993《绝缘介质耐电压试验设备》，与JB/T7082—1993相比主要技术变化如
下:
在范围中，增加了直流耐电压试验设备（见第1章）；一在术语和定义中，增加了额定输出电压、标称容量等的定义（见3.2～3.6); 一在技术要求中，将“技术要求”细分为“一般要求”“安全要求”和“性能要求”三个章节（见第4章、第5章、第6章)； -在外观质量中，增加了“低端不接地”的要求（见4.1.3)；修改了泄漏电流值为0.5mA（见5.5）；修改了接地装置的接地电阻值为0.1Q（见5.6)；增加了“仅起断开作用的开关按钮应标为红色”的要求［见5.8.2c）]； -在试验方法中，增加了性能特性的检测接线图（见7.5); 一增加了铭牌应标有的项目：标称容量，制造商名称或商标，出厂年、月或编号（见9.1.1）。 本标准由中国机械工业联合会提出本标准由全国电动工具标准化技术委员会（SAC/TC68）归口。 本标准起草单位：上海电动工具研究所。 本标准起草人：周炯、陈菲、沈惠娟、余佳、周绍宇。 本标准所代替标准的历次版本发布情况为： —JB/T 7082—1993。
一
III
JB/T 7082--2013
绝缘介质耐电压试验设备
1范围
本标准规定了绝缘介质耐电压试验设备（以下简称耐电压试验设备）的基本参数、技术要求、试验方法、检验规则和标志、包装、运输及贮存。
本标准适用于数字式及模拟式交流（工频）、直流耐电压试验设备。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T321优先数和优先数系 GB1002一2008家用和类似用途单相插头插座型式、基本参数和尺寸 GB2099.1一2008　家用和类似用途插头插座　第1部分：通用要求 GB4793.12007测量、控制和实验室用电气设备的安全要求第1部分：通用要求 GB/T5023.32008额定电压450/750V及以下聚氯乙烯绝缘电缆第3部分：固定布线用无护套
电缆
GB/T5023.5-2008额定电压450/750V及以下聚氯乙烯绝缘电缆 第5部分：软电缆（软线） GB/T13384机电产品包装通用技术条件 JB/T9329仪器仪表运输、运输贮存基本环境条件及试验方法
3术语和定义
下列术语和定义适用于本文件。
3.1
I类设备class I equipment 该类设备在触电保护方面不仅依靠基本绝缘，而且还包含一个附加的安全预防措施，其方法是将可
触及的可导电的零件与已安装的保护接地端子相连接，从而使可触及的可导电零件在基本绝缘损坏的事故中不成为带电体。 3.2
额定输出电压rated output voltage 耐电压试验设备最高输出电压。
3.3
额定输出电流rated output current 耐电压试验设备在额定输出电压下能够输出的最大电流。
3.4
击穿报警电流breakdown warning current 在耐电压试验设备上预置的上限电流值，输出电流大于该值时，设备能够自动切断输出电压及电流，
并同时发出声光报警。
1 JB/T 7082--2013
3.5
标称容量nominal capacity 耐电压试验设备额定输出电压与额定输出电流的乘积。
3.6
电压持续时间　voltage duration 耐电压试验设备在输出电压达到设定值稳定阶段的时问，但不包括电压上升及下降所用的时问。
4一般要求
4.1外观质量 4.1.1耐电压试验设备面板上应有电源接通、高压启动、高压复位按钮和指示灯，显示面板应置于明显且易触及的位置。 4.1.2输出电压应能从零逐步调节到额定输出电压，及从额定输出电压逐步调节到零。除特殊使用环境外，耐电压试验设备应有输出电压回零联锁保护，即不回零，不能高压启动。 4.1.3耐电压试验设备高压输出端应有明显的高压输出标志及其他的警示标志。低端不接地应有明确的警示标志。
注：“低端不接地”是指耐电压试验设备高压变压器的低电位端处于浮地状态，与耐电压试验设备的接地端不存在
电气上的连接。
4.1.4耐电压试验设备在使用过程中，电压持续时问结束后，试验通过，应发出“正常”信号。 4.1.5耐电压试验设备的外壳应无明显机械缺损，外壳的涂层应无裂纹、锈蚀、起层和剥落等现象，面板及外壳上所有的指示及警告标志的印刷或刻字应清楚明显，不易擦掉。 4.2耐电压试验设备使用环境条件
耐电压试验设备使用环境条件如下： a）环境空气温度：5℃～40℃; b）空气相对湿度：20%～75%; c）无强电磁干扰及明显的振动、冲击。
4.3耐电压试验设备的电源
耐电压试验设备的电源如下： a）电压：交流220V，允差±10%; b）频率：50 Hz±2.5 Hz。 注：另有协议除外。
5　安全要求
5.1总则
除本标准规定的要求和方法外，产品还应满足有关标准规定的专用测试要求。 5.2防电击保护
防电击保护应符合以下要求： a）耐电压试验设备应具有良好的防电击保护措施，应符合I类设备的要求来防止可触及零部件成
2
www。longniu。com JB/T 7082—2013
为危险带电体； b）旋钮、手柄等的操作轴不应带电； c）用来控制电源电压的元件或组件的外部旋钮、手柄等，应该用绝缘材料制成； d）用作防电击保护的外壳和组件应可靠固定，不使用工具无法拆卸； e）带电件上方不应开通风孔，以防山:悬挂的金属外物进入机内与带电零件接触； f）当打开罩盖（如有）时，应有断电联锁机构。
5.3绝缘电阻 5.3.1低端不接地的耐电压试验设备高压输出端子对机壳的绝缘电阻应不低于100M2。 5.3.2耐电压试验设备电源端子对机壳的绝缘电阻应不低于50MQ。 5.4耐电压试验
低端不接地的耐电压试验设备应能承受频率为50Hz的试验电压、历时1min的耐电压试验，不应出现击穿、飞弧、电流突然增加、异常声响等现象，试验电压有效值和施加的部位见表1。
表1试验电压有效值和施加的部位
试验电压施加的部位
试验电压有效值kv
电源输入端与金属外壳之间高压输出端与金属外壳之间（额定输出吨U≤5kV）高压输出端与金属外壳之间（额定输出电宝L>5kV) 5.5泄漏电流
1.5 1.2 UH 1.1 Uh
耐电压试验设备置于绝缘垫上，采用隔离变压器供电，使设备在额定输出电压下工作，各供电电源的每个极与可触及导电体之问的泄漏电流值应不大于0.5mA。 5.6接地装置
耐电压试验设备在绝缘失效时易带电的可触及金属零件必须永久可靠地连接在仪器内部接地端子或仪器进线座的接地插套上，并符合如下要求：
a）接地联接件中应使用螺纹接线端子，接地端子的夹紧装置应充分锁定，防止意外松动； b）接地端子的所有零件与接地铜导体或其他金属导体接触时，应没有电腐蚀的危险； c）接地端子或接地插脚与需要与其相联接的金属零件之间的电阻值不得大于0.1Q; d）接地端子或接地插脚附近应标志清晰、耐久的保护接地符号； e）接地端子不应连接到中性接线端子。
5.7内部结构和电路联接
耐电压试验设备内部结构和电路联接应符合如下要求： a）设备的内部结构应设计制造成当任何导线、螺钉、垫圈、弹簧及类似零件松动或脱落时，不应
造成可触及的金属零件带电； b）承受机械应力的导线联接的强度不应仅依靠焊接，在焊接之前，应先用其他方法紧固； c）应对固定后盖、底板等的螺钉长度加以限制，保证可触及零件与带电零件之间的爬电距离和电
气问隙符合本标准的规定； d）如果影响爬电距离和电气间隙，可更换零部件或附近应有警示标志； e）内部连接用导线的绝缘性能应符合GB/T5023.3的规定；
3 JB/T 7082--2013
f）可触及金属零件与带中性线的电源电路不应有内部联接； g）在正常工作时要开启罩盖而使带电部件成为可触及件时，罩盖上应有电气联锁，开启时应断电，
罩盖和可触及件都要有红色闪电标志^。
5.8电源联接和电源开关 5.8.1与电网电源直接连接的部件应符合如下要求：
a）联接电网电源和耐电压试验设备的插头插座均应符合GB1002和GB2099.1的规定； b）联接耐电压试验设备和电网电源的软电缆至少应符合GB/T5023.5—2008中60227EC52（RVV）
的要求; c）黄/绿双色标志的线芯只允许接于设备的接地端子和插头的接地插销上； d）外接软电缆的长度应不少于2.5m。
5.8.2耐电压试验设备必须装置电源开关，并应符合如下要求：
a）电源开关应有足够的分断能力； b）电源开关断开时，耐电压试验设备所有部件与电源各极都应断路，但不能切断保护接地系统的
电路; c）电源开关的接通位置和断开位置应有清晰的标记，不能只用信号灯作指示，仅起断开作用的开
关按钮应标为红色。
5.9 爬电距离和电气间隙
耐电压试验设备各部件问的爬电距离和电气间隙应符合GB4793.1的规定。
6性能要求
6.1耐电压试验设备的额定输出电压 6.1.1耐电压试验设备的额定输出电压应尽量采用优先数，见表2。其数值取自GB/T321—2005中R10 系列，必要时，可根据用户需要的试验电压范围采用特殊规格。
表2额定输出电压
单位为千伏
额定输出电压
2 2.5 3
4 5 6
8 10 20
6.1.2 输出电压准确度等级与最大允许误差应符合表3的规定
表3 输出电压的准确度等级与最大允许误差
准确度等级
最大允许误差
1级 2 级 5 级
± 1.0% ±2.0% ± 5.0%
注：本条不适用于产品有特定要求的设备。
