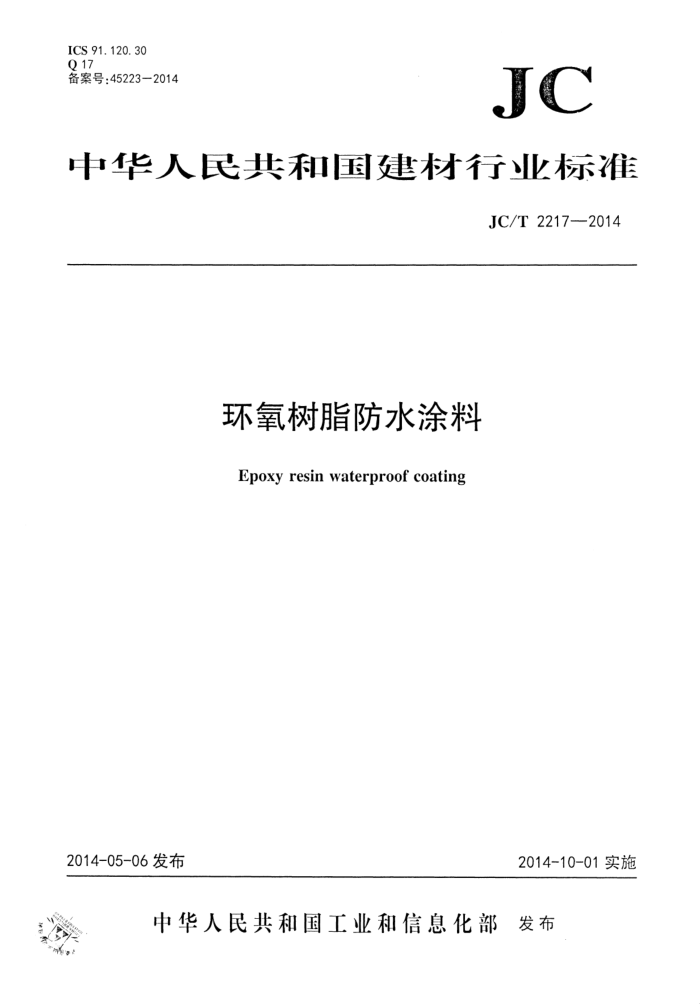

ICS 91.120.30 Q 17 备案号：45223—2014
JC
中华人民共和国建材行业标准
JC/T 2217-2014
环氧树脂防水涂料
Epoxy resin waterproof coating
2014-05-06发布
2014-10-01实施
中华人民共和国工业和信息化部发布 JC/T2217—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国轻质装饰与装修建筑材料标准化技术委员会建筑防水材料分技术委员会（SAC/TC
195/SC1)归口。
本标准起草单位：苏州中材非金属矿工业设计研究院有限公司、建筑材料工业技术监督研究中心、广州科化防水防腐补强有限公司、深圳市建筑科学研究院有限公司、广东秀珀化工股份有限公司、中科院广州化灌工程有限公司、佛山市泰迪斯材料有限公司、广东科顺化工实业有限公司、北京东方雨虹防水技术股份有限公司、广州市金科化灌有限公司、深圳市亿居建筑材料有限公司、株洲飞鹿高新材料技术股份公司、广州市台实防水补强有限公司、大禹伟业（北京)国际科技有限公司、厦门市富晟防水保温技术开发有限公司。
本标准主要起草人：沈春林、王莹、杨斌、褚建军、叶林宏、邱小佩、张伶俐、张维欣、易举、陈松、肖祥湘、邓思荣、段文峰、陈伟忠、黄金星、赖礼榕、杨元龙。
本标准为首次发布。
1 JC/T2217—2014
环氧树脂防水涂料
1范围
本标准规定了环氧树脂防水涂料（简称EP防水涂料)的术语和定义、标记、一般要求、技术要求、 试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于建设工程非外露使用的环氧树脂防水涂料。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB175通用硅酸盐水泥 GB/T2794-1995胶粘剂粘度的测定 GB/T3186色漆、清漆和色漆与清漆用原材料取样 GB/T92712008色漆和清漆标准试板 GB18445-2012水泥基渗透结晶型防水材料 GB/T16777一2008建筑防水涂料试验方法 GB/T17671水泥胶砂强度检验方法（ISO法） GB23440—2009无机防水堵漏材料 GB/T50082一2009普通混凝土长期性能和耐久性能试验方法标准 JC/T547—2005 陶瓷墙地砖胶粘剂 JC/T985—2005 地面用水泥基自流平砂浆
3术语和定义
下列术语和定义适用于本文件。
3.1
环氧树脂防水涂料epoxyresinwaterproofcoating 以环氧树脂为主要组分，与固化剂反应后生成的具有防水功能的双组份反应型涂料。
3. 2
渗透性permeability 涂料沿混凝土表面的毛细孔、微孔隙和微裂纹自外而内渗入混凝土内一定深度，具有充填和封闭孔
隙的性能。
4标记
产品按下列顺序标记：名称、标准号。 示例：环氧树脂防水涂料标记为：
1 JC/T2217—2014
EP防水涂料JC/T2217—2014
5一般要求
产品的生产与应用不应对人体、生物与环境造成有害的影响，所涉及有关的安全与环保要求，应符合我国的相关国家标准和规范的规定。
6技术要求
6.1外观
产品各组分为均匀的液体，无凝胶、结块。 6.2 物理力学性能
环氧树脂防水涂料的物理力学性能应符合表1的规定。
表1 物理力学性能项目
序号 I 固体含量/% 2 初始粘度/mPa·s
技术指标
≥ ≤ ≤
60 生产企业标称值“
表干时间实干时间
12 报告实测值涂层无开裂
3 干燥时间/h
4 柔韧性
干基面潮湿基面浸水处理热处理
≥ ≥ ≥ ≥ ≥
3. 0 2. 5 2. 5 2. 5 1. 0
5 粘结强度/MPa
6 涂层抗渗压力/MPa 7 抗冻性
涂层无开裂、起皮、剥落涂层无开裂、起皮、剥落涂层无开裂、起皮、剥落涂层无开裂、起皮、剃落
耐酸性耐碱性耐盐性
8 耐化学介质
9 抗冲击性（落球法）/（500g，500mm）
涂层光开裂、脱落
生产企业标称值应在产品包装或说明书、供货合同中明示，告知用户。 6. 3 渗透性
渗透性为可选性能，指标由供需双方商定。
2
龙牛网www.longniu.com下载 JC/T2217—2014
7试验方法
7.1试验条件 7.1.1 标准试验条件：温度（23土2)℃，相对湿度（50士10）%。 7.1.2养护水温度条件：温度（20土2)℃。 7.1.3试验前样品及所有器具应在7.1.1条件下放置24h以上。 7.2试验基材及要求 7.2.1 铝板：符合GB/T9271—2008的规定。 7.2.2 马口铁：符合GB/T9271—2008的规定， 7. 2. 3 混凝土板（块）：符合JC/T547一2005附录A的要求。 7.2.4 物理力学性能试验用基材应符合表2的规定。
表2 试验用基材
基材尺寸 mm
序号 1 2 3 4 5 6 7 8 9 10 耐化学介质 耐碱性 11
项目干燥时间柔韧性
基材铝板马口铁板
数量 1 2 1 I I 1 6X2(组)
120×90×（1~3） 150×25×(0.2~0.3)
干基面潮湿基面浸水处理热处理
混凝土板
400×200
粘结强度
涂层抗渗压力抗冻性
基准砂浆抗渗试件
上口径中70，下口径中80，高30
3 3 3 3 1 1
混凝土块混凝土块混凝土块混凝土块混凝士板混凝土试块
(90~100)×(90~100) (90~100)×(90~100) (90~100)×(90~100) (90~100)×(90~100)
耐酸性
耐盐性
12 13 7. 3 试样涂刷
抗冲击性渗透性
400×200 100×100×100
将试样按生产企业规定的比例混合均匀，用毛刷分(3～5)次涂布于表2规定的试验基材表面，每次间隔（30～60）min，涂层干燥后总厚度为（0.2~0.3)mml。 7.4外观
涂料各组分分别搅拌后目测。 7.5 5固体含量
3
