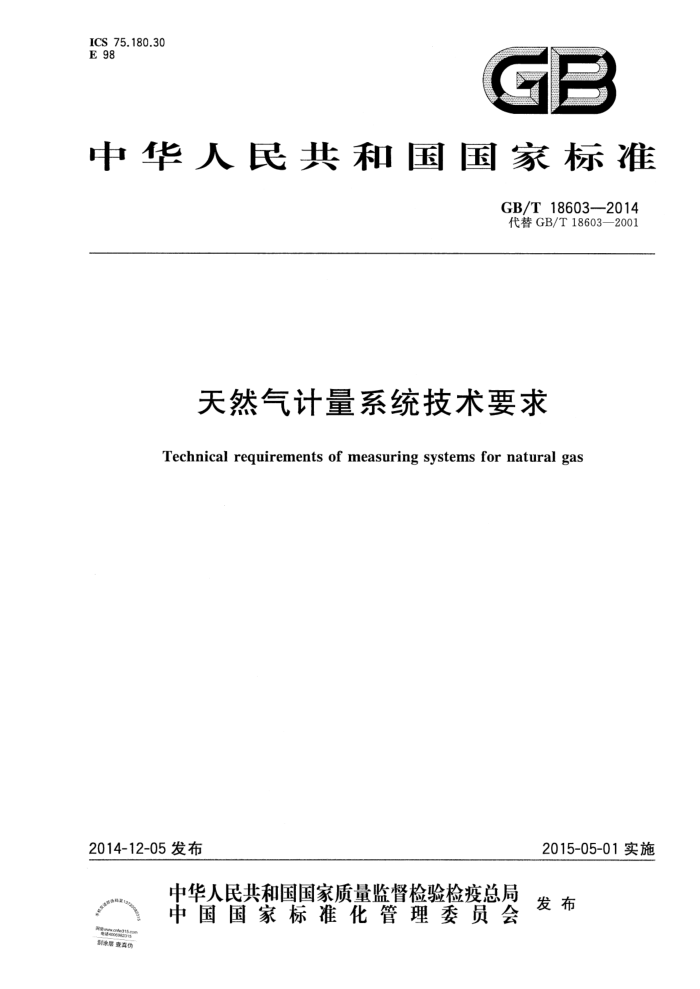

ICS 75.180.30 E 98
中华人民共和国国家标准
GB/T 18603--2014 代替GB/T18603—2001
天然气计量系统技术要求
Technical requirements of measuring systems for natural gas
2014-12-05发布
2015-05-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
网电话40698215150 刮涂层查真伪 GB/T 18603—2014
目 次
前言 1 范围
规范性引用文件术语和定义物理原理和一般要求 4.1 标准参比条件 4.2 流量测量 4.3 发热量测量 4.4 能量测量 4.5 连续输气保障 4.6 环境条件 4.7 安全 4.8 质量管理体系 5 设计和建设 5.1 设计 5.2 计量站的建设 6发热量测量 6.1 概述 6.2 测量系统 6.3 性能要求· 6.4 操作与维护。 6.5 赋值· 7 天然气计量系统的可靠性与校准 7.1 准确度要求 7.2 安装要求 8 投产试运 8.1 概述· 8.2 测试设备 8.3 试运行· 8.4 测试和校准程序 9 验收· 9.1 概述“ 9.2投产后检查。 10运行和维护 10.1 概述 10.2 流量计
2
4
·
10 11 12 12 13 13 14 17
........... ....·
..........
1
17
17 17 20 20 20 20 20 21 T GB/T 18603-—2014
10.3 转换装置 10.4 维护后的检查 10.5 一致性 10.6 资料档案
22 22 23 23 24 24 24 25 25 26 26 26 27 27 29 29 29 30 31 35 35 36 36 37 37 37 37 38
附录A（资料性附录）天然气体积、质量及能量的计算公式 A.1 总则 A.2 体积计算 A.3 质量计算 A.4 能量计算附录B（规范性附录） 仪器仪表配备指南 B.1 计量系统· B.2 配套仪表· 附录C（资料性附录） 流量计选型指南 C.1 流量计选型指南附录D（资料性附录）·计量系统性能特征 D.1 总则 D.2 测量仪表准确度的技术要求· D.3 准确度要求:最大允许误差(MPE) D.4 不确定度评估示例· 附录E（资料性附录） 配套仪表测试程序 E.1 差压传感器·· E.2 压力传感器· E.3 温度传感器· 附录F（资料性附录） 档案和记录 F.1 档案· F.2 记录 F.3 档案确认参考文献
......
....
图 D.1 最大允许误差随时间变化而变化的情况- 无重新校准图 D.2 最大允许误差随时间变化而变化的情况- -压力传感器,每2年重新校准一次· 图 D.3 最大允许误差随时间变化—压力传感器(2 年)重新校准,流量计(6 年)重新校准· :34
33 ...33
表 A.1 ·符号和代号表 B.1 不同等级的计量系统表 B.2 计量系统配套仪表准确度表 C.1 流量计选型指南表表 D.1 符号和代号表 D.2 不确定度参数举例表 D.3 用表 D.2 的值随时间变化而变化的不确定度
24 26 26 27 29 31 32
.
！
.
I
GB/T 18603—2014
SY/T 6659用科里奥利质量流量计测量天然气流量 SY/T6660用旋转容积式气体流量计测量天然气流量 JJG 700.气相色谱仪 JJG 1003流量积算仪 JG1055在线气相色谱仪 ISO 1o723天然气，在线分析系统的性能评定(Natural gas-Performance evaluation for on-line
analytical systems )
3术语和定义
下列术语和定义适用于本文件。
3.1
计量站 mearsuring station 由人口和出口管道、截断阀及其他设备安装成可被封隔的、用于天然气贸易计量的设施。
3.2
计量设备 mearsuring instrument 单独或和其他辅助设备联合进行计量的设备。例如，压力变送器、密度计、流量计、计算机、显示器
和记录仪等。 3.3
计量系统 mearsuring system 用于实现专门计量的全套计量仪表和其他设备。
3.4
核查流量计·check flow meter 只用于核查比对已知准确度的流量计。
3.5
安装影响installation effect 计量设备或计量系统在实际安装后，工作条件不能完全达到标准规定的条件或校准(或检定)工作
的条件而引起的计量结果偏差。 3.6
流量计算机flow computer 计算和指示标准参比条件下的流量等参数的装置。
3.7
转换装置 conversion device 由一台流量计算机和各个传感器组成的装置。用于以压力、温度和气体组成或以密度或以发热量
为参数进行标准参比条件下体积流量和质量流量及标准参比条件下能量流量的转换。 3.8
有效性 availability 在任何时间,计量系统或组成计量系统的计量仪表,能按照其技术指标要求运行的可能性。
3.9
可靠性reliability 计量系统或计量仪表在规定的时间周期内完成规定功能的能力。
2 GB/T 18603-2014
3.10
压力pressure 3.10.1
最大工作压力 maximum operating pressure Pmop 在正常工作情况下,计量系统能连续工作的最大工作压力。
3.10.2
临时工作压力 temporary operating pressure P top 在调压装置控制下计量系统能够临时工作的压力。
3.10.3
最大瞬时压力 maximum incidental pressure P mip 在短时间内,计量系统能够承受安全装置极限内的最大工作压力。
3.10.4
设计压力 design pressure 设计计算时所依据的压力。
3.11
温度 temperature 3.11.1最高操作温度minimum operating temperature
T min 在正常工作情况下,计量系统能连续工作的最高温度。
3.11.2最低操作温度minimum operating temperature
T min 在正常工作情况下,计量系统能连续工作的最低温度。
3.12
实流检定或校准 actual flow verification or calibration 以天然气等为介质所进行的流量计检定或校准。
3.13
赋值 assignment 3.13.1
固定赋值 fixed assignment 对于在某个特定的发热量测量站测定的发热量,或者为通过一个或多个界面的气体预先公告的发
热量，在使用期间其值不进行修正。 3.13.2
可变赋值 variable assignment 基于发热量站的测量值，以一种赋值程序确定通过一个或多个界面发热量的方法。 注：所应用的发热量可能会涉及将气体从发热量测定站输送到相应体积计量站所需要的时间和其他影响因素，以
获得管网的平均发热量，及整个管网发热量变化的状态重构等。
