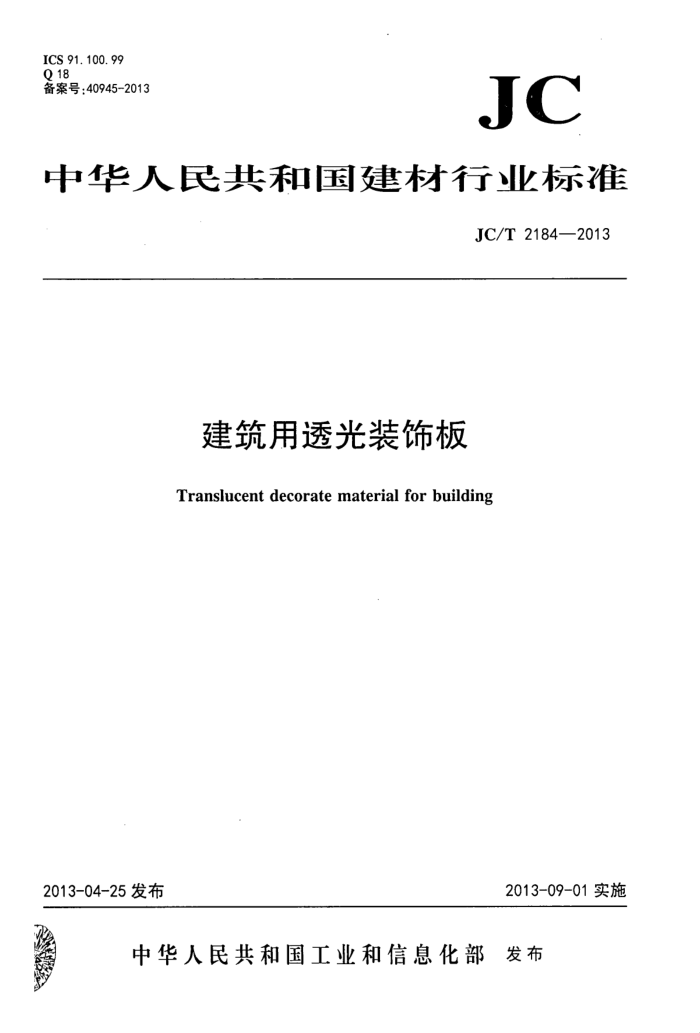

ICS 91. 100. 99 Q 18 备案号：40945-2013
JC
中华人民共和国建材行业标准
JC/T2184—2013
建筑用透光装饰板
Translucent decorate material for building
2013-09-01实施
2013-04-25发布
PA
中华人民共和国工业和信息化部 发布 JC/T 2184—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国轻质与装饰装修建筑材料标准化技术委员会(SAC/TC195)归口。 本标准负责起草单位：中国建材检验认证集团股份有限公司、国家建筑材料测试中心。 本标准参加起草单位：东莞华尔泰装饰材料有限公司、上海吉祥建材集团有限公司、宁波红杉高新
板业有限公司、广州市吉鑫祥装饰建材有限公司。
本标准主要起草人：胡云林、孙洁平、黄梦迟、范祥林、王忠文、杜作政、朱孟领、蒋善江、周鸣。 本标准委托中国建材检验认证集团股份有限公司负责解释。 本标准为首次发布。 JC/T2184-2013
建筑用透光装饰板
1范围
本标准规定了建筑用透光装饰板（简称透光板）的术语和定义、分类、规格和标记、要求、试验方法、 检验规则以及标志、包装、运输和贮存等。
本标准适用于建筑装饰装修用透光板。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T191包装储运图示标志（GB/T191—2008，MODISO780:1997) GBT1633—2000热塑性塑料维卡软化温度(VST)的测定 GB/T1766—2008 色漆和清漆涂层老化的评级方法 GB/T2406.2-2009塑料用氧指数法测定燃烧行为 可第2部分：室温试验 GB/T2410—2008透明塑料透光率和雾度的测定 GB/T2567—2008树脂浇铸体性能试验方法 GBT2572 纤维增强塑料平均线膨胀系数试验方法 GB/T3854 增强塑料巴柯尔硬度试验方法 GB/T 6388 运输包装收发货标志 GB15763.2 建筑用安全玻璃第2部分：钢化玻璃 GB/T16259—2008建筑材料入工气候加速老化试验方法
3术语和定义
下列术语和定义适用于本文件。
3. 1
建筑用透光装饰板translucentdecoratematerialforbuilding 以浇注或复合工艺制成的可透光的非透明建筑装饰材料。
3. 2
浇注型透光板 casttranslucentdecoratemaferial 以树脂、填料、颜料等原料经浇注固化而成的用于室内装饰的透光板，又称透光石。
3. 3
复合型透光板 反compositetranslucentdecoratematerial 以玻璃和石材等复合而成的用于室内外装饰的透光板。
4分类、规格和标记
1 JC/T2184—2013 4.1分类
按产品的主要生产工艺分为：一浇注型产品，代号为JZ：一复合型产品，代号为FH。
4.2规格
产品的常用厚度规格见表1，其他规格可由供需双方商定。
表1常用厚度规格
单位为毫米
复合型
产品类型厚度规格
浇注型
3、4、5、6、7、8、9、10、11、12、13、14、 4、5、6、7、8、9、10、11、12、13、14、15、
16、17、18、19、20
15、16、17、18、19、20
4.3标记
产品按名称、分类、规格、标准号的顺序进行标记。 示例1：规格为600mm×600mm×5mm的浇注型产品，其标记为：
透光板JZ-600×600×5JC/T2184—2013
示例2：规格为600mm×900mm×9mm的复合型产品，其标记为：
透光板FH-600×900×9JC/T2184—2013
5 要求
5.1 外观质量
产品的外观质量应符合表2的规定，也可由供需双方商定。
表2外观质量
要求
项目
浇注型
复合型不允许
开胶线状缺陷点状缺陷“ 表面色泽“ 裂纹损伤明显聚集是指一块产品上出现彼此间距不大于200mm的4个或4个以上缺陷。 装饰性的颜色差异除外。
不明显
长度不大于30mm，宽度不大于0.2mm
不大于3mm，小于1mm的不计但应无明显聚集，1mm3mm的允许2处/块
平滑、整洁、无污染均匀一致，无明显色差
不允许不明显
5.2尺寸允许偏差
2
龙牛网www.longniu.com下载 JC/T2184—2013
产品的尺寸允许偏差应符合表3的规定，也可由供需双方商定。
表3尺寸允许偏差
要求
项目
复合型 ±1. 0
浇注型 ± 0. 2 0~+5 ≤5 ≤0.5
-
厚度/mm 边长/m 对角线差/mm 平整度/%
符合GB15763.2的规定
≤5 ≤1. 0
5.3性能 5.3.1浇注型
?
浇注型产品的性能应符合表4的规定。耐沾污性也可由供需双方商定污染物和指标要求
表4浇注型性能
要求 ≥40 ≥90 ≥30 ≥5. 0 >2 ≤7×10 沾污值≤36 · ≥26 符合供需双方商定
项目巴氏硬度
维卡软化温度/℃ 弯曲强度/MPa 弯曲弹性模量/Gpa 冲击韧性/(kJ/m) 线性热胀系数/℃-
p
3
-
耐沾污性氧指数透光率耐温差性
无破坏、明显变形、明显变色及其它异常现象
无破坏 ≤1级 ≤1级 ≤5%
外观粉化变色
耐人工气候老化性
透光率变化率
5.3.2 复合型
复合型产品的性能应符合表5的规定。
3
