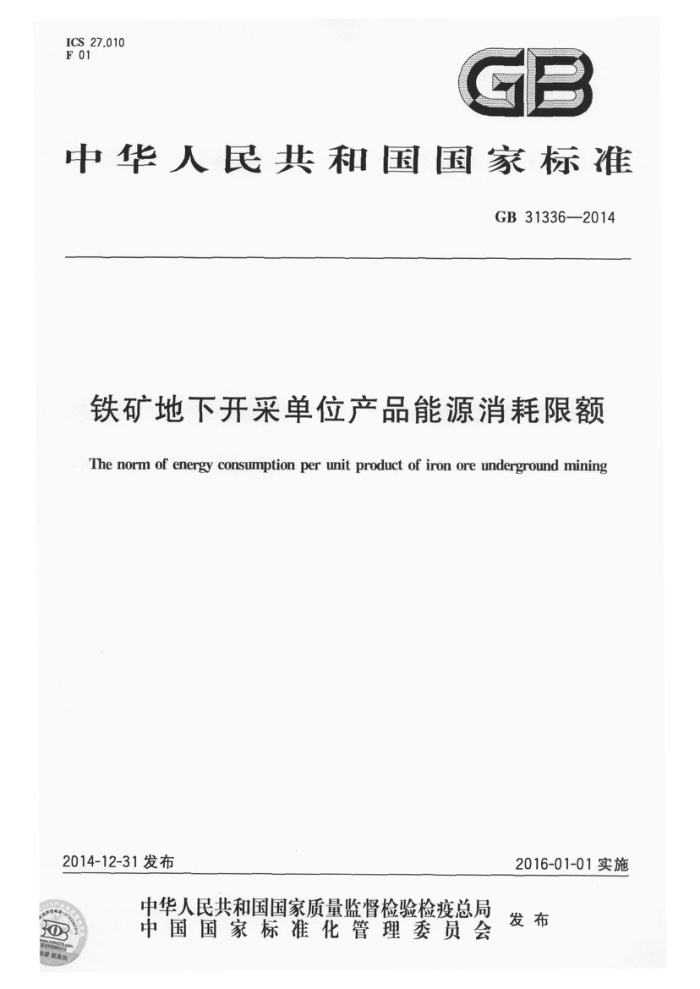

ICS 27.010 F 01
GB
中华人民共和国国家标准
GB31336—2014
铁矿地下开采单位产品能源消耗限额
The norm of energy consumption per unit product of iron ore underground mining
2016-01-01实施
2014-12-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布
O GB 31336—2014
前言
本标准4.2和4.3是强制性的，其余是推荐性的本标准按照GB/T1.1一2009给出的规则起草。 本标准由国家发展和改革委员会资源节约和环境保护司提出。 本标准由全国能源基础与管理标准化技术委员会（SAC/TC20)归口。 本标准起草单位：中国国际工程咨询公司、中国冶金矿山企业协会、中冶北方工程技术有限公司、中
钢集团马鞍山矿山研究院有限公司、冶金工业规划研究院、河北钢铁集团矿业有限公司、鞍山钢铁（集团）公司。
本标准主要起草人：杨东民、朱黎阳、张英健、闫树芳、程小矛、蔡鸿起、雷平喜、许文耀、王洪俊、 肖青波、刘翠萍、刘沪、巴家泓、王国权、周育、王鹏、项宏海、张传信、叶振华、熊贤亮、李新创、柏林霖、 吕振华、沈立晋、张国庆、周会志、南世卿、王得志、李强、邵安林、景奉儒、邓鹏宏、孟繁学、高战敏、 裴学斌、王景乐、刘晓明、周慧文。
- GB31336—2014
铁矿地下开采单位产品能源消耗限额
1范围
本标准规定了铁矿地下开采单位产品能源消耗（以下简称能耗）限额的技术要求、统计范围和计算方法、节能管理与措施
本标准适用于铁矿地下开采单位产品能耗的计算、考核及对新建项目的能耗控制。
2 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2589综合能耗计算通则 GB/T12723单位产品能源消耗限额编制通则 GB17167用能单位能源计量器具配备和管理通则 GB/T23331能源管理体系要求 GB50830冶金矿山采矿设计规范
3术语和定义
GB/T12723中界定的以及下列术语和定义适用于本文件。
3.1
铁矿地下开采单位产品综合能耗 comprehensiveenergyconsumption perunitproductof iron ore underground mining
统计期内，地下开采铁矿每采出1吨原矿，实际消耗的各种能源总量。
3.2
铁矿地下开采单位产品可比综合能耗 comparable comprehensive energy consumption for unit product of iron ore underground mining
为在同行业中实现相同最终产品能耗可比，对影响铁矿地下开采单位产品综合能耗的各种因素加以修正所计算出来的单位产品综合能耗。
4技术要求
4.1地下开采铁矿山规模划分
根据GB50830的规定，地下开采铁矿山规模见表1。
1 GB31336—2014
表1地下开采矿山规模
单位为万吨每年
矿山规模原矿量注：表中数值除表明的大于和小于外，上限数值为不包含值，下限数值为包含值。
特大型 ≥500
大型 500~200
中型 200~60
小型 <60
4.2现有铁矿地下开采单位产品能耗限定值
现有铁矿地下开采单位产品能耗限定值应符合表2的要求
现有铁矿地下开采单位产品能耗限定值
表2
单位产品可比综合能耗（kgce/
矿山规模中型以上（含中型）
≤3.60 ≤4.68
小型
4.3 新建或改扩建铁矿地下开采单位产品能耗准入
4F
新建或改扩建铁矿地下开采单位产品能耗准 美人值应符合表3的要求
表 新建或改扩建铁矿地下开采单位产品能耗准入值
矿山规楼中型以（含中型）
单位产品可比综合能耗/（kgce/t）
≤2.60 ≤3.38
小型
4.4铁矿地下开采单位产品能耗先进值
鼓励铁矿企业通过节能技术改造和加强节能管理，达到表4中的铁矿地不开采单位产品能耗先进值。
表4铁矿地下开采单位产品能耗先进值
矿山规模中型以上小型
单位产品可比综合能耗/(kgce/t)
≤2.05 ≤2.67
5统计范围和计算方法
5.1统计范围
铁矿地下开采综合能耗，包括采矿工艺主要生产系统（采掘、井下破碎、运输、提升、压气、通风、供排水、照明、生产调度指挥系统）、辅助生产系统[机修、汽修、电修、炸药厂（库）、化验、检测、计量、环保、动力供应以及直接为采矿生产服务的附属生产系统（办公楼、食堂、浴室）所消耗的各种能源的实物量，并 2
GB31336—2014
按照GB/T2589的规定折算成标准煤。电力折标准煤系数采用当量值0.1229kgce/（kW·h）。 5.2统计要求
在统计界区内，未被利用的输出能源不作为能源输出统计。 5.3计算方法 5.3.1铁矿地下开采单位产品综合能耗计算
铁矿地下开采单位产品综合能耗按式（1)计算：
ed=P
.(1)
式中： ede- 铁矿地下开采单位产品综合能耗，单位为千克标准煤每吨（kgce）； E：———统计期内铁矿地下开采实际消耗的各种能源折标准煤量总和，单位为千克标准煤(kgce)；
一统计期内铁矿地下开采产出的原矿量，单位为吨（t）。
P
5.3.2铁矿地下开采单位产品可比综合能耗计算
铁矿地下开采单位产品可比综合能耗按式（2）计
..(2)
ekb
式中 exh 地下开采单位 产品可 比综合能耗，单位为千克标准煤每吨（kgce/t）； K 铁矿地下开采 能耗调整系数。
5.3.3铁矿地下开采调整系数计算
为实现铁矿地大开果单位产品综能耗。
考虑影响能耗的主要因素，采用系数调整实际
铁矿地下开采调整系数按式（3）计算：
(1+K,+K，+K，+K,+KXK。
(3)
=
式中： Ki 提升系数，见表A. K2 排水系数，见表A.2； K 采矿方法系数，充填法时，K=0.05，空场法时，K：=0.03； K.- 通风系数，见表A.3； Ks- 取暖系数，见表A.4； Ks 高原系数，见表A.5。
5.3.4多采区铁矿地下开采单位产品可比综合能耗计算
多采区铁矿地下开采单位产品可比综合能耗应按式（4)计算：
Z(ei.kh × P,)
exh
·(4)
T
3 GB31336—2014
式中： ei.kb 第i个采区的单位产品可比综合能耗，单位为千克标准煤每吨（kgce/t)； P——第i个采区的原矿产量，单位为吨（t)； n—采区个数。
6节能管理与措施
6.1节能管理
6.1.1应根据GB17167配备能源计量器具，建立和完善能源计量管理制度，确保能源基础数据的准确性和完整性。 6.1.2应按照GB/T23331建立能源管理体系，规范能源管理，持续提高能源利用效率。 6.1.3 应定期对采掘、运输、提升、压气、通风、排水等主要耗能设备进行考核。 6.1.4应加强各种管网的维护管理，防止跑、冒、滴、漏现象发生；做好堵、截、引、排（自流）等防水工作，减少矿井的机械排水量。 6.2节能措施 6.2.1 优化开拓布置和设备运行管理，保证生产运行设备合理匹配，提高能效。 6.2.2开发利用高效节能的新技术、新工艺、新设备、新材料。 6.2.3充分利用太阳能、地热能、位能（重力）等能源为主要生产和厂区生活服务 6.2.4充分利用矿坑水（必要时净化处理），减少新水消耗量。 6.2.5注重余热、废气、废水的回收利用。 6.2.6及时淘汰高能耗、高污染、低效率的工艺和设备
-
GB31336—2014
附录A （规范性附录）系 数
A.1提升系数
提升系数见表A.1。
表 A.1 提升系数
提升高度/m
提升系数K，
300 500 800 1 000 1 600
0.12 o 0.18 0.30 0.66
注：区间数据采用内差法计算。
A.2 排水系数
排水系数见表A.2。
表A.2 排水系数
排水高度/m 700 0.11 0.20 0.28 0.36
排水系数K2
400 0.00 0.08 0.15 0.23
1 000 0.23 0.32 0.41 0.50
200 300 400 500
年排水量/万吨
注：区间数据采用内差法计算。
A.3 通风系数
通风系数见表A.3。
5 GB31336—2014
表A.3通风系数
风路长度/m 2 000 2500 3000 4 000 5000
通风系数K，
0.04 0.00 0.04 0.13 0.22
注：高地热等其他通风条件恶劣的矿山增加的能耗另外考虑。区间数据采用内差法计算。
A.4 取暖系数
取暖系数见表A.4。
表A.4-取暖系数
取暖系数Ks
取暖期/个月
取暖 0.00 0.09 0.12 0.15 0.19
取暖十井口预热
0 3 佳 5 6
0.00 0.25 0.34 0.43 0.54
注：区间数据采用内差法计算
A.5 高原系数
高原系数见表A.5。
表A.5高原系数 2000~3000
海拔高度/m 高原系数Ks 注：区间数据采用内差法计算。
<2000 1.0
4000~4500 1.15~1.25
3000~4000 1.05~1.15
1.00~1.05
6
