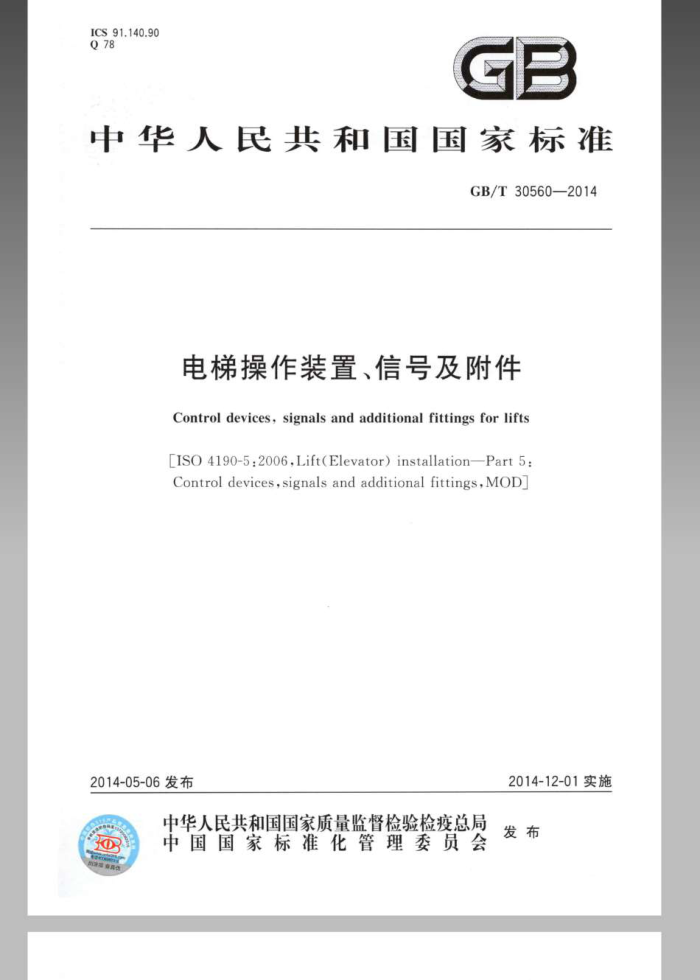

ICS91.140.90 Q78
GB
中华人民共和国国家标准
GB/T30560—2014
电梯操作装置、信号及附件
Control devices,signals and additional fittings for lifts
[ISO4190-5:2006,Lift(Elevator)installation—Part5 Control devices,signals and additional fittings,MOD]
2014-12-01实施
2014-05-06发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
O GB/T30560-—2014
目 次
前言
=
范围 2 规范性引用文件操作装置和信号
1
3
..
3.1控制系统类型 3.2操作装置 3.3指示器 4 扶手附录A（规范性附录） 特殊系统附录B（资料性附录） 特殊要求附录C（规范性附录） 代表性符号附录D（资料性附录） 残障人员使用电梯的操作装置、信号及附件的要求参考文献
...
11
14 15 16 GB/T30560—2014
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准使用重新起草法修改采用ISO4190-5：2006《电梯的安装 第5部分：操作装置、信号及附
件》（英文版）。
本标准与IS04190-5：2006的技术性差异及其原因如下：
-3.1.5、3.2.2.2中轿内选层按钮距离地板的高度用”1200mm"代替“1220mm”，以便与 GB/T24477—2009协调统—： 3.2.1.4中登记反馈的声级用"35dB（A）～65dB(A)之间调整"代替"35dB(A）~80dB(A）之间调整，推荐最大值为65dB(A）”，地面与按钮中心线之间的高度值用"900mm~1100mm” 代替890mm~1220mm之间，推荐高度为900mm~1100mm之间，以便与 GB/T24477—2009协调统—； -3.2.2.1、附录A的A.2.2.1、A.3.4中报警按钮明确为黄色并标识铃形符号”，删除电话标识符号的求助按钮，以便与GB7588—2003和GB21240—2007的15.2.3.1要求—致； 3.2.2.2、附录A的A.2.2.2中报警按钮和再开门按钮的中心线应在距离轿厢地面用“不小于 900mm"代替"900mm士10mm，以便与GB/T24477—2009协调统- -3.3.1.2中删除了手动门的情况，因为目前很少使用手动门，也为了与GB/T24477—2009协调统一，确保残障人员的可接近性与方便性； 3.3.1.3.1、3.3.2.2.3和附录A的A.3.3.1、A.3.3.2、A.3.4中声级可调用“在35dB（A)~ 65dB(A）之间”代替“在35dB（A）~80dB（A）之间，推荐最大值为65dB（A）”，以便与 GB/T24477—2009协调统— -4中删除了扶手周长的规定，截面的最小尺寸用30mm"代替“25mm"，最大尺寸用"45mm” 代替"55mm”，增加"如有棱角，其最小半径为10mm”，扶手距轿厢地面高度用"900mm 土25mm范围内”代替"800mm~950mm之间，推荐值为900mm土25mm，抓握部分与其所固定的轿壁之间的间隙用“至少为35mm”代替“35mm~45mm之间”，以便与 GB/T24477—2009协调统—；附录A的A.2.1中用“可感知的按钮行程或声音反馈”代替“可感知的按钮行程和声音反馈”，登记反馈的声级用"35dB(A）65dB(A）之间调整”代替"35dB（A）～80dB（A）之间调整、 推荐最大值为65dB（A）”，地板与按钮中心线之间的高度值用“900mm~1200mm”代替 *890mm~1220mm，以便与GB/T24477—2009协调统—；附录A的A.3.3.2中关于电梯轿厢标识增加“每台电梯应被分别标识（例如A、B.C等）。标识应设置在层门的正上方。标识的高度最小为40mm，并与周围环境相区别”，以便与 GB/T24477—2009协调统—；附录B的B.2、B.3中最低按钮中心线与地板之间的高度值用"900mm”代替“850mm士 5mm"，B.3中倾斜面板突出部分用"应为100mm"代替"应为100mm士10mm”，两个按钮相邻部件之间的距离用“宜为10mm"代替“应为10mm土1mm”，图B.1、图B.2、图B.3数值上也作了相应修改，B.5中扶手在距地板用"900mm士10mm代替"850mm土10mm"，以便与 GB/T24477—2009协调统—；附录C的表C.1中删除了ISO4190-5：2006的序号1的铃形符号（1SO7000）、序号4的仿形电话符号、序号12的"STOP”英文字样符号，因为该附录的内容与GB7588—2003和
- GB/T30560—2014
GB21240-2007中15.2.3.1不完全相符。 本标准与ISO4190-5：2006相比还作了下列编辑性修改：
ISO4190-5：2006第1章“范围”中第3段内容，在本标准中用我国标准GB/T7025.1和 GB/T7025.2代替了ISO4190-1和ISO4190-2：在本标准“规范性引用文件”中，用我国标准代替了ISO4190-5“规范性引用文件”中对应的国外标准：本标准的3.2.1.1、3.2.1.2、3.2.1.4分别用“上仿形箭头”和“下仿形箭头”名称代替了相应的图形符号：本标准附录A的A.2.2.3增加了有关“轿厢内轮椅车能否转向"的注，以便于理解与执行；在本标准的“附录C"中，用国内标准代替了ISO4190-5的“附录C"中对应的国外标准；为了识别本标准所规定的适用于残障人员使用电梯的操作装置、信号及附件的要求，增加了附录D.列出了这些要求的条款
本标准由全国电梯标准化技术委员会（SAC/TC196）提出并归口本标准负责起草单位：日立电梯（中国）有限公司。 本标准参加起草单位：中国建筑科学研究院建筑机械化研究分院、上海三菱电梯有限公司、迅达（中
国）电梯有限公司、奥的斯电梯（中国）有限公司、东南电梯股份有限公司、广东省特种设备检测院、西子奥的斯电梯有限公司、上海永大电梯设备有限公司、华升富士达电梯有限公司、沈阳博林特电梯股份有限公司、康力电梯股份有限公司、蒂森电梯有限公司、广州广日电梯工业有限公司、江南嘉捷电梯股份有限公司、上海爱登堡电梯股份有限公司、广东菱王电梯有限公司、森赫电梯股份有限公司、上海新时达电气股份有限公司。
本标准主要起草人：欧瑞华、罗小通、陈凤旺、张估毅、马光桦、张新伟、高明、王永溪、曹晓东、 沈毅君、刘许杰、于春梅、孟庆东、蔡克起、夏嘉乐、凌敏芝、刘婧、杨科、沈建学、王鹏。
N
龙牛网www.longniu.com下载 GB/T30560—2014
电梯操作装置、信号及附件
1范围
1.1本标准规定了电梯操作装置、按钮和指示器的要求，考虑了电梯的控制类型，并规定了适用于残障人员使用的要求（见附录D）。附录B给出了可接近的特殊要求，控制系统的描述仅为详细说明按钮和指示器，它既不是各类控制系统完整性的描述，也不是对其标准化。
本标准对轿厢内扶手（如果有）的要求也作了规定 1.2本标准适用于GB/T025.1和B/T7025.2所定义的T至N类电带和V类电梯。 1.3群控电梯具有共用的操作装置和电气上的连接，既经济又方使使用，系统的复杂程度可根据电梯数量和预期的交通流量来决定。因此，本标准不涉及这类系统中制造商认为有用的附加指示，如：“指示下一台电梯”、“ “不要阳得关门”等。 1.4本标准不步及下内容
a）特功能和其相应的信号），如为改善病床电帮服务的特殊功能，触摸屏，声控装置等： b）在自动们情况下，为了提高运辅效率的任何装置如根据不同的指标所采用的可变时间延时
装置、关门按钮、光等涉及到的电梯操作装置和基本信号，遵守本标准的规定，在干发辅助信号时，本标内容可作为
指南。
2规范性引用文件
下列文伴对手本文件的应用是必不可少的 是注口期的引用文件，仅注期的版本适用于本文件。凡是不注期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T7025 电第主参数及轿厢、井道、机房的型式与尺寸第1部分：【、Ⅱ、Ⅲ、V类电梯 (GB/T7025.1 2008.ISO/DIS4190-1:2007.IDT)
GB/T7025.2 电梯主数及轿厢、井道、机房的型式与尺寸第2部分：IV类电梯 (GB/T7025.2—2008,1SO4190-2:2001TDT)
3操作装置和信号
3.1控制系统类型 3.1.1下集选控制
下集选控制中，不管电梯是否能立即应答，都会登记层站呼梯信号在每一层站通过撤压呼梯按钮，都会登记呼梯信号，如果电梯空闲或正向下运行，电梯向基站运行
中，将从高到低依次应答层站的呼梯请求。
轿内已登记的指令一直保持，直到按运行方向的逻辑顺序应答。 这种控制用于基站以上楼层间互相无乘客通行和基站下无层站的场合，乘客使用电梯从基站到达
想去的服务层站，反之亦然。每一个层站都只有一个呼梯按钮。可用于单梯或群控电梯（见1.3），以及基站下有一或多服务层站的场合。
1
