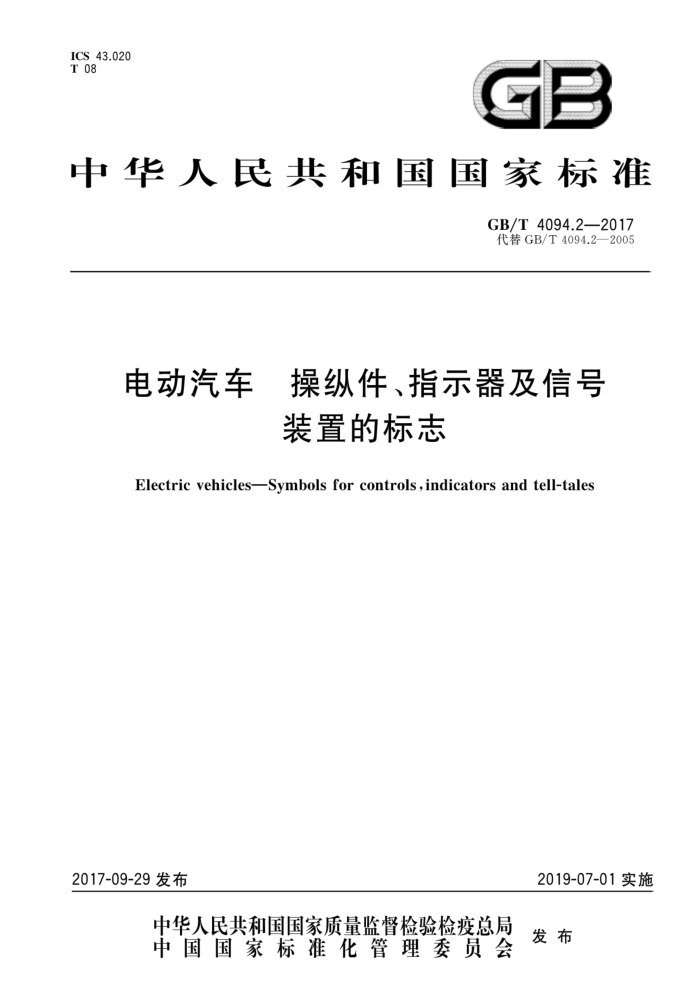

GB/T 4094.2-2017 代替GB/T 4094.2—2005
电动汽车操纵件、指示器及信号装置的标志
Electric vehicles—Symbols for controls,indicators and tell-tales
2019-07-01 实施
2017-09-29 发布
前 言
本部分按照 GB/T 1.1—2009 给出的规则起草。
本部分代替 GB/T 4094.2—2005《电动汽车 操纵件、指示器及信号装置的标志》。
本部分与 GB/T 4094.2—2005相比，除编辑性修改外主要技术变化如下;
—增加了电动汽车操纵件、指示器及信号装置的标志应标示和可不标示的说明（见4.14.2、4.3和 4.4）;
—增加了在标志基础上补充辅助信息的要求（见 4.5）;
—增加了标志修改的相关规定（见 4.6）;
—修改了信号装置显示颜色的相关要求（见第5章，2005 年版的第5章）;
—修改了动力蓄电池荷电状态标志（见表1序号12005年版的表1序号1）;
—修改了驱动系统已就绪标志（见表1序号2，2005年版的表1序号7）;
—增加了驱动功率限制标志（见表1序号 3）;
—修改了外部充电线连接标志（见表1序号4，2005年版的表1序号6）;
—修改了动力蓄电池故障标志（见表2序号1，2005年版的表1序号3）;
—修改了驱动电机故障标志（见表2序号2，2005年版的表1序号5）;
—增加了动力蓄电池温度标志（见表2 序号 4）;
—增加了续驶里程标志（见表 3 序号 1）;
—增加了车辆低速提示音标志（见表3 序号 2）
—增加了定时充电标志（见表3 序号 3）;
—增加了混合动力电动汽车纯电动行驶模式标志（见表3序号4）;
—删除了动力蓄电池液面高度标志（见2005年版的表1序号2）;
—删除了动力蓄电池切断标志（见 2005年版的表1序号4）;
—删除了动力电路熔断盒人口标志（见 2005年版的表1序号9）;
—删除了高压警告/电击危险标志（见2005 年版的表1序号10）;
—修改了标志用图（见图1～图10，2005 年版的图1～图10）。
本部分由中华人民共和国工业和信息化部提出。
本部分由全国汽车标准化技术委员会（SAC/TC 114）归口。
