ICS 59.100.20 Q 36
GB

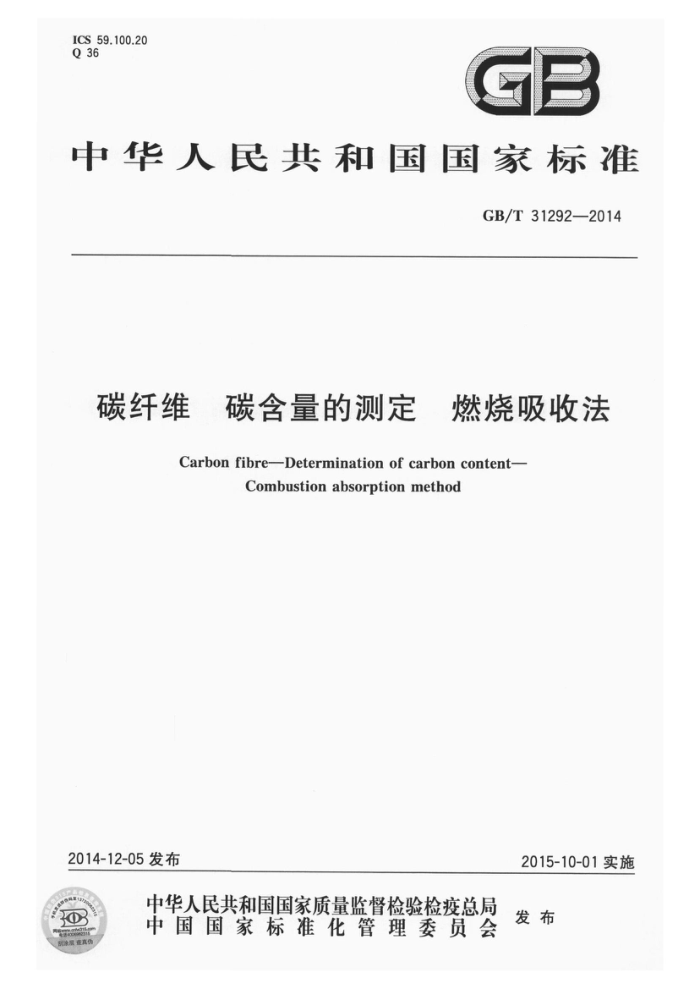

中华人民共和国国家标准
GB/T31292—2014
碳纤维 碳含量的测定 燃烧吸收法
Carbon fibreDetermination of carbon content-
Combustion absorption method
2014-12-05发布
2015-10-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 31292—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国玻璃纤维标准化技术委员会（SAC/TC245)归口。 本标准起草单位：南京玻璃纤维研究设计院有限公司、金发科技股份有限公司、国家玻璃纤维产品
质量监督检验中心。
本标准参加起草单位：威海拓展纤维有限公司。 本标主要起草人：李勇、王玉梅、陈尚、杨勇、周琴、王玲、廖兵、李志鹏。
H GB/T31292—2014
碳纤维 碳含量的测定 燃烧吸收法
1范围
本标准规定了燃烧吸收法测定碳纤维中碳含量的方法。 本标准适用于碳纤维丝束、长丝、短纤维、机织物、编织物和针织物等碳纤维及制品。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T14599纯氧、高纯氧和超纯氧 GB/T29761碳纤维浸润剂含量的测定
3原理
碳在氧气中燃烧生成二氧化碳，用吸收剂吸收所产生的二氧化碳，由吸收剂的增量计算碳的质量
分数。
4试样制备
4.1试样预处理
碳纤维应按GB/T29761的规定除去碳纤维的浸润剂。必要时用蒸馏水清洗后于105℃～110℃ 烘干，置于干燥器中冷却至室温备用。 4.2 2试样粉碎
将样品剪成小于0.5mm的小段或用玛瑙研钵研磨至0.5mm以下，不少于1g，混匀。将粉碎的试样放人称量瓶中，于105℃110℃烘箱中烘干至恒重，置于干燥器中备用。
5试剂与材料
5.1铬酸铅，分析纯，将铬酸铅放人烧杯中，用蒸馏水调成糊状，放人烘箱，80℃保持0.5h，制成直径为 1cm的球体，置于马弗炉中，在600℃下灼烧1h，取出，冷却。 5.2线状氧化铜，分析纯，长约5mm。 5.3银丝卷，高纯，丝直径约0.2mm，将其卷成长度约30mm，直径约22mm的实心圆柱体。 5.4铜丝卷，高纯，取125目的铜网，将其卷成长度约30mm，直径约22mm的实心圆柱体。 5.5碱石棉，分析纯。 5.6粒状二氧化锰，分析纯，取粒度0.5mm～2mm，在150℃士3℃下干燥2h~3h。 5.7三氧化钨，分析纯。 5.8钠石灰，分析纯，使用前在105℃110℃下干燥不小于1h。
1 GB/T31292—2014
5.9无水氯化钙，分析纯。 5.10硫酸，分析纯。 5.11纯氧，符合GB/T14599的规定。 5.12燃烧舟，素瓷或石英制成，内槽宽不小于10mm，长不小于90mm，壁厚2mm。
6仪器
6.1碳含量测定仪 6.1.1碳含量测定仪由氧气净化系统、燃烧系统、二氧化碳吸收系统三个部分组成，结构如图1所示。
1
II
1
1
19
?
e
1
0
说明： I 氧气净化系统 I
线性氧化铜铬酸铅；
燃烧系统
8
I 二氧化碳吸收系统
9 一银丝卷； 10 吸水U形管； 11 一除氮U形管；
气体干燥塔，流量计；硅橡胶塞；铜丝卷；燃烧舟；燃烧管；
1 2 3 4 5 6
吸收二氧化碳U 空U形管：气泡计：
2
13
15- 一三节炉及控温装置。 图1碳含量测定仪示意图
6.1.2氧气净化系统（以下简称净化系统），由以下两部分组成：
a）气体干燥塔，见图1中A和B。A上半部分装无水氯化钙，下半部分装碱石棉；B装无水氯
化钙； b）流量计，最大流量150mL/min。
6.1.3燃烧系统，由带有控温装置的三节炉和燃烧管组成：
a）控温三节炉，炉膛直径40mm，第一节长230mm，可加热到（850士10）℃，可沿水平方向移动；
第二节长330mm~350mm，可加热到（800士10）℃第三节长130mm~150mm，可加热到（600±10)℃；
b）燃烧管，不锈钢管或石英管，长约800mm，内径20mm22mm，壁厚约2mm，两端附有硅橡 2 GB/T31292—2014
胶塞密封。
6.1.4二氧化碳吸收系统（以下简称吸收系统），由数个硅橡胶管串联的U形管组成：
a) 除水U形管，形状及尺寸见图2，内装无水氯化钙； b) 除氮U形管，形状及尺寸见图3，前2/3装粒状二氧化锰，后1/3装无水氯化钙； c) 吸收二氧化碳U形管，由两个相同的U形管串联，形状及尺寸见图4。每个U形管前2/3装
钠石灰，后1/3装无水氯化钙； d) 空U形管，形状和尺寸与吸收二氧化碳U形管相同，详见图5，空置； e) 气泡计：容量约10mL，内装浓硫酸。
ww 9~ul
#5.5mm~6mm
进气口25mm
出气口
进气口 25
出气口
6889
无水氟化钙 15壁厚0 0.5mm~1mm
30mm 888 60 O
6889
15壁厚0.5
O
无水氯化钙
二氧化锰
图2 除水U形
图3除氨U形管
05.3 mm~6mm
出气口
进气口25m
进气口25mm
出气口
60
无水氯化钙
X
$15吨厚0.5mm~1mm
15壁厚0.5mm~1mm
6d
00
2
88 20 钠石灰
001
0OT
X
*x×?
图4吸收二氧化碳U形管
图5空U形管
6.2分析天平
精确到0.1mg，最大称样量不小于200g。
3
