ICS 91.140.01 P 45
JG

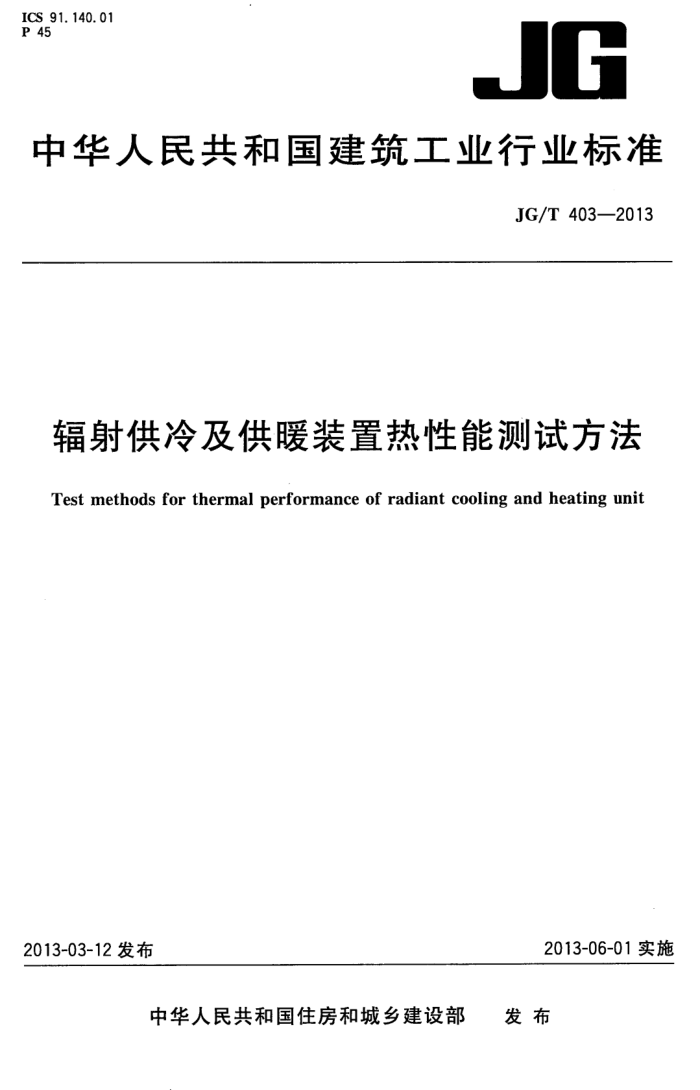

中华人民共和国建筑工业行业标准
JG/T403—2013
辐射供冷及供暖装置热性能测试方法
Test methods for thermal performance of radiant cooling and heating unit
2013-06-01实施
2013-03-12发布
中华人民共和国住房和城乡建设部 发布 JG/T403—2013
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4 符号 5 测试样品要求
测试系统及测试方法测试报告
6 7 附录A（规范性附录）测试小室内温度测点的布置附录B（规范性附录）测试样品安装方式· 附录C（规范性附录）全 金属辐射板中温工况热性能测试方法
10 12 15 JG/T403—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑环境与节能标准化技术委员会归口。 本标准负责起草单位：中国建筑科学研究院。 本标准参加起草单位：国家空调设备质量监督检验中心、天津大学、清华大学、曼瑞德自控系统（乐
清）有限公司、森德（中国）暖通设备有限公司、北京信志恒暖通设备有限公司、珠海格力电器股份有限公司、安徽安泽电工有限公司、河南省建筑科学研究院、国家散热器质量监督检验中心、北京星烨通宇新能源技术发展有限公司、沈阳德贝纳暖通节能技术有限公司、北京北车中铁轨道交通装备有限公司、北京英沣特能源技术有限公司。
本标准主要起草人：路宾、李忠、冯爱荣、田喆、李晓峰、陈立楠、王俊生、赵振国、余凯、程乃亮、王超、 张川洲、张新元、姚明光、孙再涛、邹元霖、李爱松。
I JG/T403—2013
辐射供冷及供暖装置热性能测试方法
范围
本标准规定了辐射供冷及供暖装置热性能测试的术语和定义、符号、测试样品要求、测试系统及测试方法和测试报告等。
本标准适用于非强制对流的、以水为冷（热）媒或以发热电缆、电热膜为加热元件的辐射供冷及供暖装置的热性能测定。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T13754一2008采暖散热器散热量测定方法 GB/T16803采暖、通风、空调、净化设备，术语 GB/T25965材料法向发射比与全玻璃真空太阳集热管半球发射比试验方法 JGJ142辐射供暖供冷技术规程
3术语和定义
GB/T13754---2008、GB/T16803和JGJ142界定的以及下列术语和定义适用于本文件。
3. 1
辐射表面radiantsurface 以辐射换热方式为主与室内空间进行热交换的表面。
3. 2
辐射供冷及供暖装置radiantheatingandcoolingunit 通过辐射表面向室内供暖或供冷的末端换热装置。
3. 3
基准点referencepoint 测试时用于表征室内空气温度的指定测点位置。
3. 4
过余温度 excesstemperature 以水为冷（热）媒时，测试样品进出水平均温度与基准点空气温度之差的绝对值。
3.5
标准测试工况（筒称标准工况）standardtestconditions a）供暖测试以水为热媒时，小室大气压力为标准大气压力，基准点空气温度为18℃，测试样品进
口水温为40℃，出口水温为35℃的测试工况。 b) 供冷测试以水为冷媒时，小室大气压力为标准大气压力，基准点空气温度为26℃，测试样品进
口水温为16℃，出口水温为19℃的测试工况。 发热电缆或电热膜辐射装置热性能测试时，发热电缆或电热膜设定电压为220V时的工况。
1
龙生网www.longniu.com下载 JG/T403—2013
3. 6
标准过余温度standardexcesstemperature 标准测试工况下的过余温度，供暖测试时该温度为19.5K，供冷测试时该温度为8.5K。
3.7
标准供冷（热)量 standard thermal output 在标准测试工况下的辐射供冷及供暖装置的供冷（热）量。
?
3.8
标准单位面积供冷（热）量standardthermaloutputperunitarea 辐射供冷及供暖装置在标准测试工况下的每平方米辐射表面投影面积的供冷（热）量。
3. 9
特征公式characteristicequation 以水为冷（热）媒时，在水流量一定的条件下，供冷（热）量作为过余温度幂函数的表达式。
3.10
标准特征公式standardcharacteristicequation 在标准测试工况下得到的特征公式。
3. 11
反向传热量reverseheatloss 通过辐射供冷及供暖装置背面传递到其他空间的冷（热）量。
3.12
辐射表面平均温度averagetemperatureof radiantsurface 辐射供冷及供暖装置辐射表面所有温度测点的平均值。
3.13
模拟结构板substituteboardforstructure 检测实验室用于模拟楼板、墙面或顶棚热阻，并承载辐射供冷及供暖装置的标准板材。
4符号
Gm hi hz Q. Qn Q Qc Qsh qe Qh R s ti t2 t -t2 进出口温差；
水的质量流量；进口比恰；出口比焰；供冷量；供热量；反向传热量；一标准供冷量；标准供热量；标准单位面积供冷量；标准单位面积供热量；模拟结构板热阻；测试样品投影面积；进口水温；出口水温；
辐射表面平均温度；
ta 2
