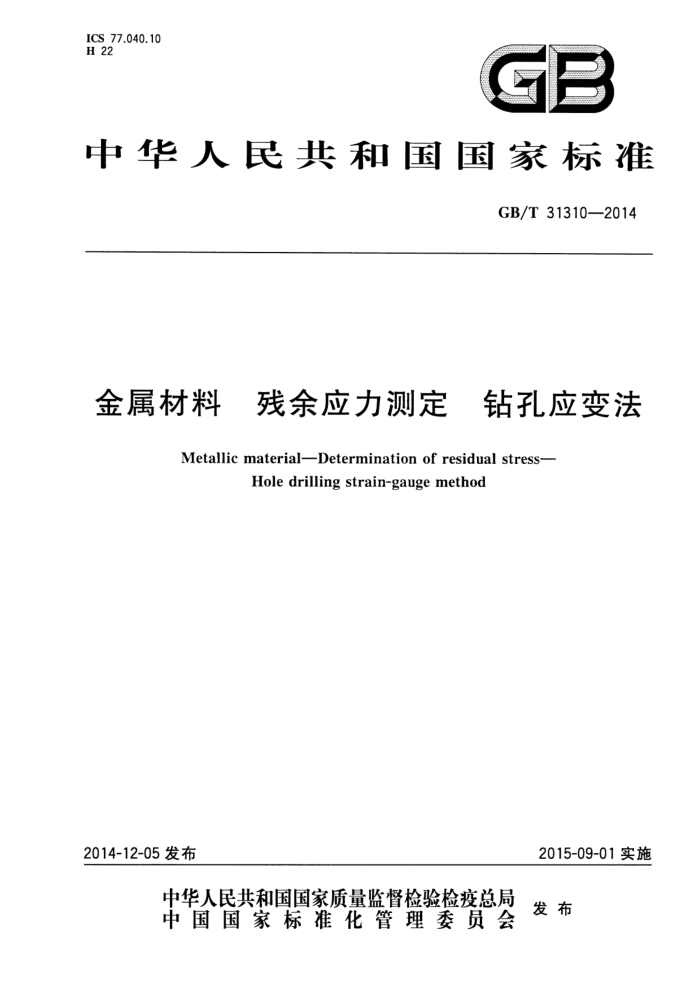

ICS 77.040.10
H 22
GB
中华人民共和国国家标准
GB/T31310—2014
金属材料 残余应力测定 钻孔应变法
Metallic material-Determination of residual stress-
Hole drilling strain-gauge method
2015-09-01实施
2014-12-05 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 31310—2014
目 次
前言引言 1 范围 2 规范性引用文件 3 术语和定义 4 符号和说明 5 试验概述 6 工件准备 7 应变花和测量仪器 8 试验程序
II
TV
..
残余应力计算 10试验报告 11 精度和偏差附录A（规范性附录） 低速钻孔标定试验及计算公式· 附录B（资料性附录） 钻孔法的不确定度分析附录C（资料性附录）X射线衍射法和钻孔法测量残余应力的结果比对参考文献
9
12
2:
.
2 32 3 : GB/T 31310—2014
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183）归口。 本标准起草单位：武汉钢铁（集团)公司、中国科学院金属研究所、上海出人境检验检疫局、武汉理工
大学。
本标准主要起草人：李荣锋、陈怀宁、吴益文、涂应宏、余立、朱利洪、邱保文、刘冬、薛欢、杨小敏、 汪选国、侯海量。
II GB/T 31310—2014
引言
残余应力几乎存在于所有材料中，在工件的制造过程或服役期间都有可能产生残余应力。尤其对那些在交变载荷或腐蚀环境中服役的工件而言，如果在设计过程中没有考虑或核算残余应力，它将是导致材料失效的重要因素之一。残余应力也可能是有益的，例如喷丸所产生的压缩应力。钻孔应变法（下简称钻孔法）是一种测定残余应力的方法。
钻孔法用于测定各向同性线弹性材料近表面的残余应力。其步骤包括：在被测物体表面贴上应变花，随后在该应变花上钻孔，再测量被测物体表面所释放的应变。将所测得的应变代人一系列公式便可计算出已去除材料所在部位的残余应力。
钻孔法对被测工件所造成的破坏仅局限于一个较小的区域，对于较厚的材料而言，通常不会对其正常使用造成严重影响，所以称其为“半无损”测试。相对而言，其他大多数机械性残余应力测试方法都会对被测工件造成严重破坏。由于钻孔法多少会对工件造成一定的破坏，所以该方法仅针对在工件上钻孔（或钻孔后经焊补修磨）并不严重影响其使用功能的情况下使用。
有两种不同的方法可以测定残余应力： a）高速钻残余应力测量方法，即方法A。
因高速钻的加工应变很小，残余应力的测量可以完全依据柯西公式的有限元分析得到的应力标定常数进行计算。
b）低速钻残余应力测量方法，即方法B。
因低速钻的加工应变比较大，不能忽略，残余应力的测量要通过综合性的标定试验得到的应力标定常数来计算。
理论上，如果各向同性（等轴)残余应力超过材料届服强度的50%，或任一方向上的切应力超过届服强度的25%，钻孔周边可能因应力集中而发生局部屈服。但实践中有可靠的数据表明，残余应力不超过材料屈服强度的60%时本标准仍可采用（此限制仅针对采用非试验标定的应力标定常数确定方法，如方法A中的确定方法。如果测量的残余应力高达材料屈服点，如焊缝应力，此时需要一套特殊的试验标定技术，如方法B中的标定方法）[2]。
N GB/T31310—2014
金属材料残余应力测定 钻孔应变法
1范围
本标准规定了采用钻孔法测定金属材料各向同性线弹性材料近表面残余应力的试验概述、测量设备、测量步骤、应力计算常数的标定、测量误差的修正等。
钻孔法适用于测量金属材料面内应力梯度较小的应力状态，这种状态下的残余应力可能沿深度方向无变化，近似为常数（均匀应力），也可能沿深度方向有明显变化（非均匀应力）。由于采用钻孔方式仅能测定材料近表面的平面残余应力，因此钻孔法仅能测定所钻孔洞边界内局部残余应力的大小。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JG623电阻应变仪
3术语和定义
下列术语和定义适用于本文件。
3.1
应力标定常数 calibration constantfor stresses 联系残余应力和释放应变的比例系数。在钻孔应变法中，与电阻应变计几何尺寸、粘贴位置、孔的
形状和大小有关。 3.2
释放应变 relievedstrain 对具有应力场的结构件钻孔，其钻孔前后应变的变化量。
3.3
薄工件 thinworkpiece 厚度比钻孔直径或应变花上圆直径小的工件。
3.4
厚工件 thickworkpiece 厚度比钻孔直径大很多的工件。
3.5
中等厚度工件 intermediatethicknessworkpiece 介于厚工件和薄工件之间的工件。
3.6
高速钻孔high-speedhole-drilling 成孔转速在每分钟数万转以上，切削量很小的加工方式。
3.7
低速钻孔low-speedhole-drilling 成孔转速为每分钟数千转，尤其指手电钻的加工方式。
1 GB/T31310—2014
4符号和说明
本标准所用的符号和说明见表1。
表1符号和说明
符号 A Iα aA B 6 bik C: D D. E j k P Pt 力 pt Q Q: 9 qi T T t tk αp αQ aT β e 8; 6
单位 MPa-1 - 一 MPa-1 一一一 mm mm GPa 一一 - - -
说明应力标定常数
各向同性应力标定常数各向同性应力标定常数矩阵
应力标定常数切应力标定常数切应力标定常数矩阵
应力计算常数
由应变花上呈环状分布应变敏感栅的几何中心连接的圆之直径，见表3
钻孔直径弹性模量
步进式钻孔的次数步进式钻孔的序号各向同性等轴应力
钻进到第k步时的等轴应力
各向同性等轴应变钻进到第k步后的等轴应变
MPa MPa - 一 MPa MPa MPa MPa - 一 - 一
45°均匀切应力
钻进到第步时的45°切应力
45°均勾切应变
钻进到第k步后的45°切应变
r-y均匀切应力钻进到第步时的-切应力
Iy切应变
钻进到第步后的-切应变
应力P正则化因子应力Q正则化因子应力T正则化因子
从工轴（1敏感栅）顺时针转至最大主应力方向的角度
均匀应力情形下的释放应变钻进到第j步后测得的释放应变
-
应变计与轴的夹角
-
2 GB/T31310—2014
表1(续)
符号 a 0 mex G min 0: (o,) °y (a,) Try (T,)
单位
说明泊松比
MPa MPa MPa MPa MPa MPa MPa MPa
最大主应力(通常为拉应力) 最小主应力（通常为压应力）
工方向的应力
钻进到第尺步时的工方向的应力
方向的应力
钻进到第尺步时的方向的应力
r-y方向的切应力
钻进到第灵步时的工-y方向的切应力
5 试验概述 5.1 工件 5.1.1工件上的测点应选择在一个平坦的表面，同时应注意避开工件达缘或其他不规则物体。图1显示了钻孔后测点部位的应力分布情况。假设这些应力在工-平面内是均匀分布的。
注：实际上在这么大的区域内残余应力的分布可能并不均匀。钻孔后表面释放的应变仅仅与孔边界内的应力有
关，即便该应变是在孔边界外测得的，但该区域的应力并不会对应变测量值造成影响。因此，小孔法测定的是孔边界内的局部残余应力。
Ja
-
a
ay
a)
0e
+
(o,)x
(ox)
b)
图1 钻孔尺寸与残余应力
3 GB/T 313102014
5.1.2如图1a)所示，工件内的残余应力沿孔深方向大小是一致的。在-y平面内的应力有、,和 Ty。可采用这种方式测量薄工件内的均匀残余应力，对于厚工件内的均匀残余应力也可采用该方式。 5.1.3如图1b)所示，工件内的残余应力沿孔深方向上大小是变化的。本方法将其描述为阶梯状应力分布，在钻孔过程中每一个深度增量对应一个深度梯度。在第k个深度梯度内的平面应力有（o，）、 （，）和（t，）。可采用这种方式测量厚工件内的非均匀残余应力。 5.2应变花
如图2所示，一个应变花通常由两个或两个以上应变单元（敏感栅)组成，可将其粘贴在工件的特定位置。
V
P
白白
V
a) 应变花的布局
b) 敏感栅尺寸
注：相关符号见表2。
图2 典型三向应变花的布局与几何尺寸
表 2 应变花尺寸
单位为毫米 R,b
Gwb 0.309D 0.79 (0.031) 1.59 (0.062) 3.18 (0.125) 0.233D 1.14 (0.045) 30°扇形 30° (30°)
应变花类型
D
R,b
GL
A型
名称公称值1/32in. 公称值1/16in. 公称值1/8in
D 2.57 (0.101) 5.13 (0.202) 10.26 (0.404)
0.309D 0.79 (0.031) 1.59 (0.062) 3.18 (0.125)
0.654 5D
0.345 5D 0.89 (0.035) 1.77 (0.070) 3.54 (0.140)
1.68 (0.066) 3.36 (0.132) 6.72 (0.264)
B型
名称公称值1/16in
D 5.13 (0.202) D 4.32 (0.170)
0.309D 1.59 (0.062)
0.345 5D 1.77 (0.070)
0.654 5D 3.36 (0.132)
C型
名称公称值1/16in
0.176D 0.76 (0.030)
0.412D 1.78 (0.070)
0.588D 2.54 (0.100)
括号中数值单位为英寸。 b详见图2。
4
