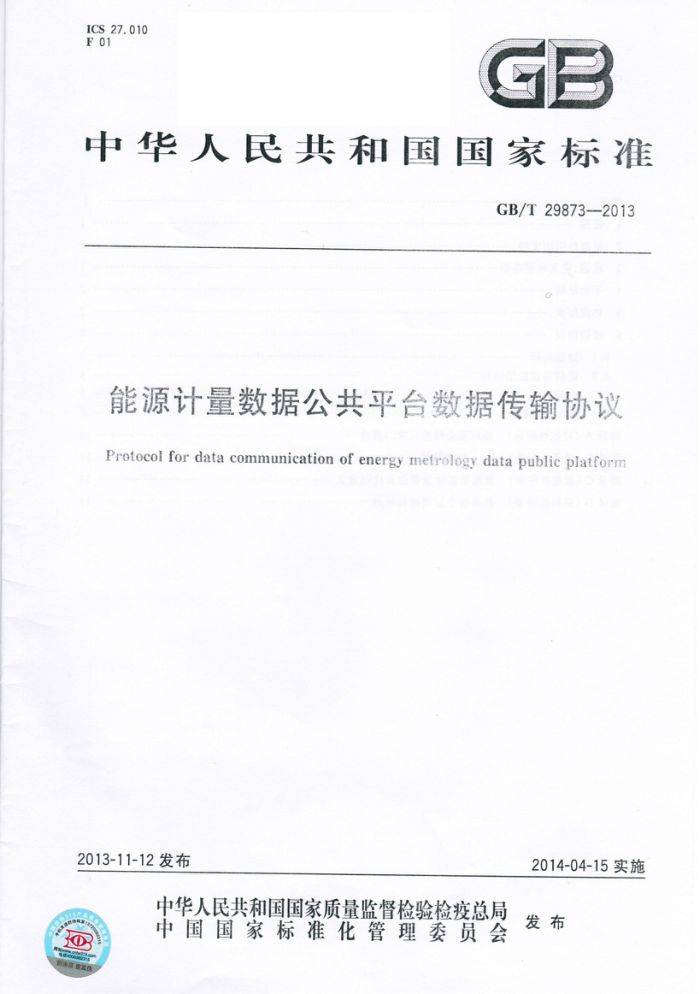

ICS 27.010 F01
GB
中华人民共和国国家标准
GB/T 29873—2013
能源计量数据公共平台数据传输协议
Protocol for data communication of energy metrology data public platform
2013-11-12发布
2014-04-15实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会 发布
O GB/T29873—2013
闲阁 目次前言. 1范围 2规范性引用文件 3术语、定义和缩略语 4平台结构 5 协议层次 6通信协议 6.1通信流程 6.2通信协议数据结构 6.3代码定义 6.4超时重发机制附录A（规范性附录） 循环穴余校验(CRC)算法附录C（规范性附录) 常用能源计量单位及代码定义附录D（资料性附录） 各条指令通信过程示例
.:
L0
附录B（规范性附录） RSA加密算法
11
2
2 GB/T29873—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由全国计量器具管理标准化技术委员会（SAC/TC525）提出并归口。 本标准起草单位：福建省计量科学研究院、福建海峡计量科技开发中心、国家城市能源计量中心（福
建）、福州大学、福建省能源计量重点实验室、福建华拓自动化技术有限公司、安徽省计量科学研究院、黑龙江省计量检定测试院、内蒙古自治区计量测试研究院、广西壮族自治区计量检测研究院
本标准主要起草人：许航、方辉、宋健康、吴孟辉、池辉、阮学斌、夏玉雄、金美峰、薛天龙、岳远朋、 刘荣光。
1 GB/T29873—2013
能源计量数据公共平台数据传输协议
1范围
本标准规定了能源计量数据公共平台数据传输协议的公共平台结构、协议层次和通讯协议。 本标准适用于能源计量数据公共平台中的能源数据中心和用能单位能源计量数据集中采集终端之
间的数据交换传输。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB17167用能单位能源计量器具配备与管理通则 HJ/T212-2005污染源在线自动监控（监测）系统数据传输标准
3术语、定义和缩略语
3.1术语和定义
GB17167和HJ/T212一2005界定的以及下列术语和定义适用于本文件。 3. 1. 1
能源计量仪表energymeteringinstrument 安装在用能单位的能源计量器具，测量各种能源计量数据，并具有网络通信功能。
3. 1.2
数据集中采集终端dataconcentratedcollectionterminal 安装在用能单位（工业企业），通过内部网络与能源计量仪表连接，获取各种能源的计量数据，完成
数据累计、存储，并具有通过互联网进行数据远程传输功能的数据设备 3. 1.3
能源数据中心energymetrologydatacenter 由计算机信息终端设备及计算机软件等组成，通过通信网络与数据集中采集终端连接，交换数据；
发起和应答指令，进行数据存储、处理、分析和应用的系统。 3. 1. 4
能源计量数据公共平台publicplatformofenergymetrologydata 由能源数据中心、用能单位能源计量数据集中采集终端及能源计量仪表组成，应用于政府的能源计
量数据在线采集、实时监测等公共服务。 3. 1.5
离线数据theofflinedata 因断电或网络故障等原因，导致数据集中采集终端与能源数据中心通信中断产生的尚未传输到能
源数据中心的数据。 3.2缩略语
下列缩略语适用于本文件。
1
龙牛网www.longniu.com下载 GB/T29873—2013
GPRS 通用无线分组交换服务（GeneralPacketRadioService） ASCII 美国信息交换标准代码（AmericanStandardCodeforInformationInterchange) CRC 循环穴余校验（CyclicalRedundancyCheck） PSTN 公共交换电话网路（(PublicSwitchedTelephoneNetwork) CDMA 码分多址无线通信技术（CodeDivisionMultipleAccess） ADSL 非对称数字用户环路（AsymmetricDigitalSubscriberLine) RSA 以三位开发者英文名字命名的一种非对称密码算法（RonRivest，AdiShamirh，LenAdleman）
4平台结构
能源计量数据公共平台从底层逐级向上可分为能源计量仪表、用能单位（工业企业）数据集中采集终端和能源数据中心三个层次。能源数据中心通过通信网络与数据集中采集终端交换数据，发起和应答指令。平台结构如图「所示，安装在工业企业的能源计量仪表具有模拟或数字输出接口或通信接口，连接到数据集中采集终端，能源数据中心通过数据集中采集终端的数据交换，实现能源计量仪表的计量数据在线采集实时监测。
向
能源数据中心
GPRS.1
通信网络
A
石
数据集中采集终站
国 国图1 能源计量数据公共平台结构图
能源计量仪表
5协议层次
数据集中采集终端与能源数据中心通信接口应满足选定的通信网络的要求。本标准规定的数据传输协议在基于不同通信网络的数据集中采集终端与能源数据中心之间提供交互通信。协议层次结构如图2所示。
能源数据中心
数据集中采集终端
应用层
应用层
基础传输层
基础传输层
图2协议层次图 GB/T29873—2013
6通信协议
6.1通信流程 6.1.1数据请求
能源数据中心向数据集中采集终端下传数据请求。数据集中采集终端执行该请求后，向能源数据中心回应请求结果。数据请求过程如图3所示。
能源数据中心
@ 回应请求结果
① 请求
数据集中采集终端
图3数据请求过程图
6.1.2数据上传
数据集中采集终端向能源数据中心上传数据。能源数据中心根据上传的数据，向数据集中采集终端回应上传。数据上传过程如图4所示。
能源数据中心
② 回应上传
? 上传
数据集中采集终端
图4数据上传过程图
3
龙牛网www.longniu.com下载 GB/T29873—2013
6.2通信协议数据结构
所有的通信包都是由ASCII码字符组成，其结构如图5所示。
数据段组成
请求编号 命令编号 设备唯一标识 验证码 指令
通讯包结构（不加密） ）包头数据段（明文)长度 加密标识 数据段（明文） CRC包尾
RSA算法加密
通讯包结构（加密）包头数据段（暗文)长度 加密标识 数据段（暗文） CRC包尾
图5 通信协议数据结构图
6.2.1 通信包结构组成
通信包结构组成如表
所示
言包结构组
名包
类型
长度（字节
描述
为## 数据段的ASCI 字符数。例如：长255，则写为“0255 是否对数据段进行加密，为不加密，1为加密变长的数据（短信最大为140字节）。通信包不加密时，为加密前的数据段（明文）小应的字符，通信包加密时，为加密后的数据段（暗文)对应的字符。RSA加密算法见附录B 数据段的校验结果，如CRC错，即执行超时。数据段不加密时，对加密前的数据段（明文)进行校验。数据段加密时，对加密后的数据段（暗文)进行校验。循环允余校验(CRC)算法见附录A 固定为（回车、换行）
数据段长度
进制整数
加密标识
数据段（见6.2.2)
0≤≤1024
字花
CRC校验
十六进制整数
包尾
字符
2
6.2.2 数据段结构组成
数据段结构组成如表2所示。 GB/T29873—2013
表2数据段结构组成
名称
类型
描述
长度（字节）
精确到毫秒的时间戳：QN=YYYYMMD DHHMMSSZZZ(见6.2.3.2.2)，用来唯一标识一个命令请求 CN=命令编号，命令编号见6.3中命令列表 MN=数据集中采集终端设备编号，这个编号下端设备需固化到相应存储器中，用作身份识别。编码规则：前3位是各省份行政区划代码，中间9位是企业组织机构代码，最后2位是设备编号 PW=验证码，由用能单位申请，系统中心自动生成验证码 CP=&&数据区，&&，数据区定义见 6.2.3
请求编号QN
字符
20
命令编号CN
字符
7
设备唯一标识MN
字符
17
验证码PW
字符
9
指令CP
字符
0960
6.2.3数据区 6.2.3.1结构定义
字段与其值用“二”连接；在数据区中，同一项目的不同分类值间用“，”来分隔，不同项目之间用“，” 来分隔。 6.2.3.2字段定义 6.2.3.2.1字段名
字段名要区分大小写。 6.2.3.2.2 数据类型
数据类型表示方法及示例如下：
C4表示最多4位的字符型字串，不足4位按实际位数；
a
b) N5：表示最多5位的数字型字串，不足5位按实际位数； c) N14.2：用可变长字符串形式表达的数字型，表示14位整数和2位小数，带小数点，带符号，
最大长度为18； d) YYYY：年，如2005表示2005年；
MM：月，如09表示9月； f) DD：日，如23表示23日； g) HH：时间，小时； h) MM：时间，分钟； i) SS：时间，秒； i) ZZZ:时间，毫秒。
e)
