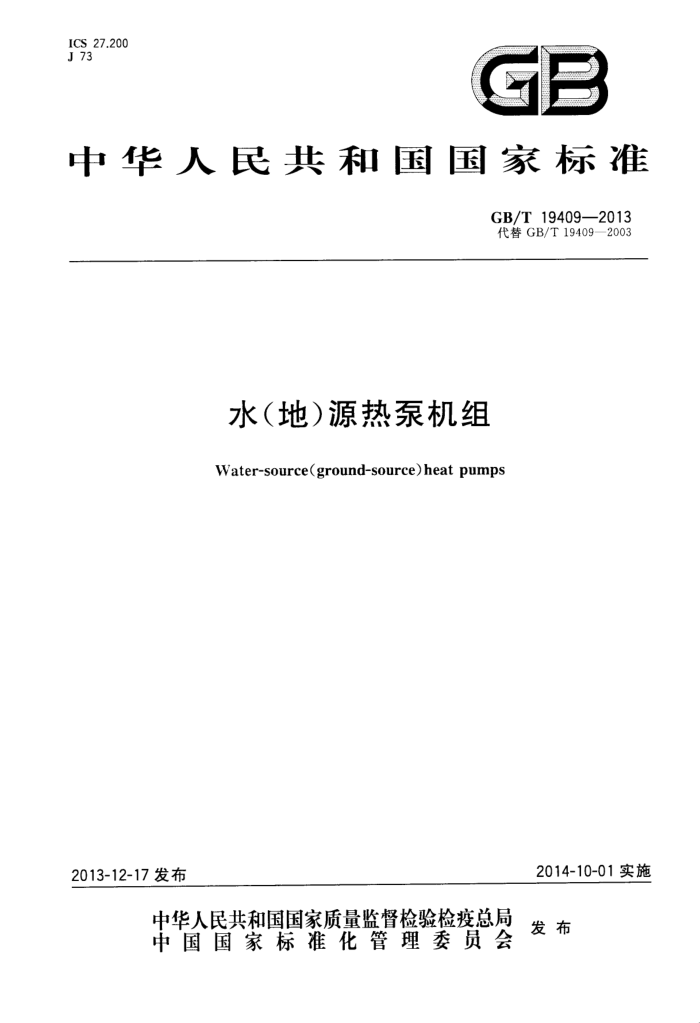

ICS 27.200 J 73
中华人民共和国国家标准
GB/T 19409—2013 代替GB/T19409—2003
水（地）源热泵机组
Water-source(ground-source)heat pumps
2014-10-01实施
2013-12-17 发布
中华人民共和国国家质量监督检验检疫总局 发布
中国国家标准化管理委员会 GB/T 19409-2013
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4 型式和基本参数 5 要求 6 试验方法 7 检验规则· 8标志、包装、运输和贮存附录A（规范性附录）水（地)源热泵机组噪声试验方法附录B（规范性附录）离心式机组的变工况范围
6
1 1 13 15 18
业业业 GB/T 19409—2013
前言
本标准按照GB/T 1.1一2009给出的规则起草本标准代替GB/T19409—2003《水源热泵机组》，与GB/T19409—2003相比主要变化如下：
型式中增加“地表水式”；地下环路式改称为“地埋管式”；冷热水机型的试验工况中热源侧进出水温差由5℃改为出水温度和水流量的组合；将机组按冷量分类由8档改为2档；修改试验工况，将离心式机组和容积式机组的工况分开确定；增加全年综合性能系数(ACOP)作为热泵机组的能效指标。
本标准由中国机械工业联合会提出。 本标准由全国冷冻空调设备标准化技术委员会（SAC/TC238)归口。 本标准负责起草单位：合肥通用机械研究院、深圳麦克维尔空调有限公司、美意（浙江)空调设备有
限公司、山东宏力空调设备有限公司、宁波沃弗圣龙环境技术有限公司、合肥通用机电产品检测院有限公司、合肥通用环境控制技术有限责任公司。
本标准参加起草单位：珠海格力电器股份有限公司、劳特斯空调（江苏)有限公司、烟台蓝德空调工业有限责任公司、南京天加空调设备有限公司、江森自控楼宇设备科技（无锡)有限公司、特灵空调系统（中国）有限公司、青岛海尔空调电子有限公司、浙江盾安人工环境股份有限公司、江西清华泰豪三波电机有限公司、山东科灵空调设备有限公司、广东西屋康达空调有限公司、陕西四季春清洁热源股份有限公司。
本标准主要起草人：张明圣、周威、吴展豪、崔海成、董云达、钟瑜、王严杰、陈昭晖、陈金花、陈春蕾、 胡祥华、张维加、国德防、潘祖栋、陈敏峰、葛建民、彭景华、李建峰、王汝金、蔡永坚、汪代杰。
本标准所代替标准的历次版本发布情况为：
GB/T 19409-2003。
ImI GB/T 19409-—2013
水（地）源热泵机组
1范围
本标准规定了水（地)源热泵机组（以下简称“机组”)的术语和定义、型式和基本参数、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于以电动机械压缩式制冷系统，以循环流动于地埋管中的水或水井、湖泊、河流、海洋中的水或生活污水及工业废水或共用管路中的水为冷(热)源的水源热泵机组。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T 191包装储运图示标志 GB/T 3785—1983声级计的电、声性能及测试方法 GB4706.32家用和类似用途电器的安全热泵、空调机和除湿机的特殊要求 GB/T5226.1　工业机械电气设备第1部分：通用技术条件 GB/T 6388　运输包装收发货标志 GB/T 10870—2001容积式和离心式冷水（热泵)机组性能试验方法 GB/T 13306　标牌 GB/T18430.1—2007蒸气压缩循环冷水（热泵）机组 1工商业用和类似用途的冷水（热泵)机组 GB/T17758—2010　单元式空气调节机 GB/T 18836—2002　风管送风式空调（热泵）机组 GB25131蒸气压缩循环冷水（热泵）机组安全要求 JB/T4330—1999制冷和空调设备噪声的测定 JB/T7249制冷设备术语
3术语和定义
JB/T 7249 中界定的以及下列术语和定义适用于本文件。
3.1
水源热泵机组water-source heat pumps -种以循环流动于地埋管中的水或井水、湖水、河水、海水或生活污水及工业废水或共用管路中的
水为冷（热)源，制取冷（热)风或冷（热)水的设备。
注：水源热泵的“水”还包括“盐水”或类似功能的流体（如“乙二醇水溶液”），根据机组所使用的热源流体而定 3.1.1
冷热风型机组 1 water-to-air heat pump 使用侧换热设备为带送风设备的室内空气调节盘管的机组。 GB/T 19409—2013
3.1.2
冷热水型机组 water-to-water heat pump 使用侧换热设备为制冷剂-水热交换器的机组。
3.1.3
水环式机组 1water-loop heat pump 以在共用管路循环流动的水为冷(热)源的机组。
3.1.4
地下水式机组 ground-water heat pump 以从水井中抽取的地下水为冷(热)源的机组。
3.1.5
地埋管式机组ground-loop heat pump 以埋在地表下的盘管中循环流动的水为冷(热)源的机组。
3.1.6
地表水式机组 surfacewater heat pump 以湖水、河水、海水、生活污水及工业废水等地表水为冷(热)源的机组。
3.2
全年综合性能系数（ACOP）Annual Coefficient Of Performance;ACOP 水（地）源热泵机组机组在额定制冷工况和额定制热工况下满负荷运行时的能效，与多个典型城市
的办公建筑按制冷、制热时间比例进行综合加权而来的全年性能系数，用ACOP表示。
全年综合性能系数ACOP = 0.56EER十0.44COP 注1：EER为水（地）源热泵机组在额定制冷工况下满负荷运行时的能效；注2：COP为水（地）源热泵机组在额定制热工况下满负荷运行时的能效；注3：加权系数0.56和0.44为选择北京、哈尔滨、武汉，南京和广州五个典型城市的办公建筑制冷、制热时间分别占
办公建筑总的空调时间的比例。
4型式和基本参数
4.1冷热风型机组的型式 4.1.1机组按功能分为：
a） 热泵型; b） 单冷型; c) 单热型。
4.1.2机组按结构型式分为：
a） 整体型； b）分体型。
4.1.3机组按送风型式分为：
a）直接吹出型; b）接风管型。
4.1.4机组按冷(热)源类型分为：
a）水环式; b）地下水式; 2 GB/T 19409--2013
c) 地埋管式; d) 地表水式。
4.2 冷热水型机组的型式 4.2.1 机组按功能分为：
a) 热泵型; b) 单冷型; c) 单热型。
4.2.2 机组按结构形式分为：
a) 整体型; b) 分体型。
4.2.3 机组按冷（热）源类型分为：
a) 水环式; b) 地下水式; c) 地埋管式; d) 地表水式。
4.3 基本参数 4.3.1使用容积式制冷压缩机的机组正常工作的冷(热)源温度范围见表1。
表 1使用容积式制冷压缩机的机组正常工作的冷(热)源温度范围
单位为摄氏度
制热 15～30 10～25 5~25 5～~30
制冷 20～40 10～25 10~40 10～40
机组型式
水环式机组地下水式机组地埋管式机组地表水式(含污水)机组
4.3.2使用离心式制冷压缩机的机组正常工作的冷（热)源温度范围见表2。
表 2使用离心式制冷压缩机的机组正常工作的冷(热)源温度范围
单位为摄氏度
制冷 20～35 15~～~25 15～35 15～35
制热 15~～30 15~ 25 10～25 10~～~30
机组型式
水环式机组地下水式机组地埋管式机组地表水式(含污水)机组
5要求
5.1 一般要求
机组应按经规定程序批准的图样和技术文件制造。 GB/T 19409—2013
5.2零件及材料及制造要求 5.2.1除配置所有制冷系统组件外，冷热风型机组应配置送风设备。 5.2.2热泵型机组的电磁换向阀动作应灵敏、可靠，保证机组正常工作。 5.2.3对地下水式机组和地埋管式机组，所有室外水侧的管路、换热设备应具有抗腐蚀的能力，使用过程中机组不应污染所使用的水源。 5.2.4机组所有的零部件和材料应分别符合各有关标准的规定，满足使用性能要求，并保证安全。 5.2.5机组热源侧水质应符合GB/T18430.1一2007附录D的要求。不符合水质要求的水源应进行特殊处理或采用适宜的换热装置。 5.3性能要求
5.3.1制冷系统密封性
机组制冷系统各部分不应有制冷剂泄漏。 5.3.2运转
机组在出厂前应进行运转试验，机组应无异常。若试验条件不完备或对于额定电压3000V及以上的机组，可在使用现场进行运转。 5.3.3制冷量
机组实测制冷量不应小于名义制冷量的95%。 5.3.4制冷消耗功率
机组的实测制冷消耗功率不应大于名义制冷消耗功率的110%。 5.3.5热泵制热量
机组实测制热量不应小于名义制热量的95%。 5.3.6热泵制热消耗功率
机组的实测制热消耗功率不应大于名义制热消耗功率的110%。 5.3.7静压和风量 5.3.7.1# 接风管的室内机组最小机外静压实测值应不低于名义静压值的95%。 5.3.7.2对冷热风型机组，机组的实测风量不应小于名义风量的95%。 5.3.8最大运行制冷
机组在最大运行制冷工况运行时，应满足以下条件： a） 机组正常运行，没有任何故障； b){ 电机过载保护装置或其他保护装置不应动作； c）) 对冷热风型机组，当机组停机3min后，再启动连续运行1 h，但在启动运行的最初5min内允
许电机过载保护器跳开，其后不允许动作；在运行的最初5min内跳开的电机过载保护器不复位时，在停机不超过30min内复位的，应连续运行1h。
4 GB/T 19409--2013
5.3.9最大运行制热
机组在最大运行制热工况运行时，应满足以下条件： a）机组正常运行,没有任何故障。 b）电机过载保护装置或其他保护装置不应动作。 c）对冷热风型机组，当机组停机3min后，再启动连续运行1h，但在启动运行的最初5min内允
许电机过载保护器跳开，其后不允许动作；在运行的最初5min内跳开的电机过载保护器不复位时，在停机不超过30 min 内复位的，应连续运行1 h。
5.3.10最小运行制冷
机组按最小制冷工况运行时，在10 min的启动期间后4 h运行中安全装置不应跳开。对冷风型机组蒸发器室内侧的迎风表面凝结的冰霜面积不应大于蒸发器迎风面积的50%。 5.3.11最小运行制热
机组按最小制热工况运行时，保护装置不允许跳开，机组不应损坏。 5.3.12凝露
在凝露工况下运行时，机组壳体凝露不应滴下、流下或吹出。 5.3.13凝结水排除能力
按凝露工况运行时，冷热风型机组应具有排除冷凝水的能力，并不应有水从机组中溢出或吹出。 5.3.14噪声
机组的实测噪声值应不大于明示值。 5.3.15部分负荷性能调节
带能量调节的机组，其调节装置应灵敏、可靠。 5.3.16性能系数 5.3.16.1全年综合性能系数（ACOP）
热泵型机组全年综合性能系数（ACOP)不应小于明示值的92%，且不应小于表3的数值。 5.3.16.2制冷能效比(EER)
单冷型机组的制冷能效比(EER)不应小于明示值的92%，且不应小于表3的数值。 5.3.16.3制热性能系数（COP）
单热型机组的制热性能系数(COP)不应小于明示值的92%，且不应小于表3的数值。
5
