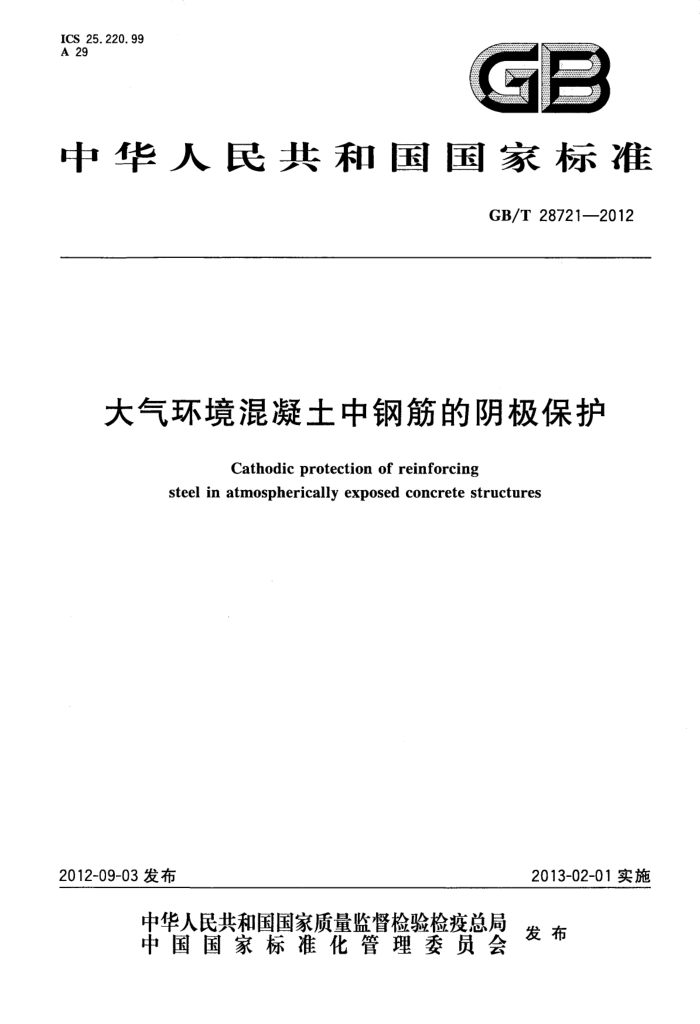

ICS25.220.99 A 29
GB
中华人民共和国国家标准
GB/T287212012
大气环境混凝土中钢筋的阴极保护
Cathodic protection of reinforcing
steel in atmospherically exposed concrete structures
2013-02-01实施
2012-09-03发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T28721—2012
目 次
前言范围
I
1
2 规范性引用文件 3 术语和定义 4总则 4.1设计 4.2质量管理 4.3人员 5建筑物或构筑物状态评估与维修 5.1 一般规定 5.2 资料 5.3 外观检查和分层调查 5.4 氯化物分析 5.5 碳化深度测量 5. 6 混凝土保护层厚度和钢筋位置 5.7 钢筋电连续性 5.8 钢筋/混凝土电位· 5. 9 混凝土电阻率 5.10 完整性要求 5.11 水泥基覆盖层· 5.12 新建构筑物 6阴极保护系统 6.1 系统组成 6.2 供电电源 6.3 直流电源装置 6.4 阳极 6.5 监测传感器 6.6 监测设备 6.7 数据管理系统 6.8 电缆 6.9 接线盒 7安装程序 7.1电连续性 7.2性能监测系统 7.3混凝土中钢筋的连接 7.4 与阴极保护部件有关的混凝土维修
4
5 Le
8
1 GB/T28721—2012 7. 5 阳极安装前的表面处理 7. 6 阳极安装 7.7 阳极连接 7.8 阳极覆盖层、表面密封剂或装饰涂层的实施 7. 9 电气安装· 7.10 安装过程中的测试试运行
0
10 10 10 10 10 10 10 11 11 11 11 11 11 11 12 12 12 12 1.3 14 16
8
8.1 外观检查· 8. 2 通电前的测量· 8.3 初始通电· 8.4 初始调试 8.5 初始性能评估· 8.6 保护准则 8.7 保护电流的调整系统记录和文件.
9
9.1 质量和测试记录· 9.2 安装和试运行报告 9.3 运行和维护手册. 10 运行和维护 10.1 周期和程序 10.2 系统复查 10.3系统复查报告附录A（资料性附录） 设计过程参考文献
. GB/T 287212012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国石油和化学工业联合会提出。 本标准由全国防腐蚀标准化技术委员会（SAC/TC381)归口。 本标准起草单位：苏州热工研究院有限公司、中国工业防腐蚀技术协会、南京水利科学研究院、大亚
湾核电站运营管理有限公司、中石化西北油田分公司工程研究院防腐蚀中心。
本标准主要起草人：高玉柱、葛燕、李济克、单龙信、林斌、刘爽、朱锡昶、李岩、周波、颜永贵、 王昊、羊东明。
Ⅱ GB/T28721—2012
大气环境混凝土中钢筋的阴极保护
1范围
本标准规定了大气环境混凝土中钢筋的阴极保护的术语和定义、总则、建筑物或构筑物状态评估与维修、阴极保护系统、安装程序、试运行、系统记录和文件、运行和维护。
本标准适用于大气环境混凝土中钢筋的阴极保护。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB4208外壳防护等级（IP代码） GB/T10123金属和合金的腐蚀基本术语和定义 GB/T12706(所有部分）额定电压1kV(U.=1.2kV)到35kV(U.=40.5kV)挤包绝缘电力电
缆及附件
GB19212.5电源电压为1100V及以下的变压器、电抗器、电源装置和类似产品的安全 第5部分：隔离变压器和内装隔离变压器的电源装置的特殊要求和试验
GB/T19285埋地钢质管道腐蚀防护工程检验 GB/T50344建筑结构检测技术标准 CB'3220船用恒电位仪技术条件 JGJ/T23回弹法检测混凝土抗压强度技术规程 BSEN1504-9用于保护和修复混凝土结构的产品和系统定义、要求、质量控制和合格评估第
9部分：产品和系统使用的一般规定（Productsandsystemsfortheprotectionandrepairofconcrete structures-Definitions,requirements,quality control and evaluation of conformity—-Part 9:General principles for the use of products and systems)
3术语和定义
GB/T10123中界定的以及下列术语和定义适用于本文件。
3. 1
区域zone 阴极保护系统的一个部分。
3. 2
汇流点drainpoint 阴极电缆与被保护建筑物或构筑物钢筋的连接点，保护电流通过此点流回电源。
3. 3
阳极anode 由外部电源提供保护电流用于建筑物或构筑物钢筋阴极保护的电极。 GB/T28721—2012
3. 4
参比电极referenceelectrode 具有稳定可再现电位的电极，在测量其他电极电位值时用以作为参照。
3.5
极化电位polarizedpotentiai 在建筑物/电解质或构筑物/电解质界面处的电位，是钢筋腐蚀电位与阴极极化电位之和。腐蚀电
位是在开路条件下，处于电解质中的腐蚀表面相对于参比电极的电位。 3. 6
通电电位 onpotential 阴极保护系统持续运行时测量的构筑物钢筋对电解质的电位。
3.7
断电电位offpotential 断电瞬间测得的构筑物钢筋对电解质的电位。
3.8
鲁金探头lugginprobe 为减少欧姆电位降对电位测量影响的探头。
3.9
宏电池探头 macro cell probe 肉眼可判别阳极和阴极的腐蚀探头。
4总则
4.1设计
设计过程参见附录A，系统设计至少应包括以下内容： a) 设计计算； b) 材料和设备清单； c) 施工详图； d) 安装、调试、运行与维护的详细说明。
4.2 ：质量管理 4.2.1 系统及部件的设计、制造、安装、调试、运行与维护的文件资料都应完整地存档。 4.2.2 应按质量计划进行制造和施工。 4.2.3 系统在安装、调试和运行阶段应进行外观检查、机械测试和电测试。 4.3人员
阴极保护系统的设计、安装、调试、运行与维护管理，应在受过培训、有可靠专业知识和经验人员的监督下进行。
5建筑物或构筑物状态评估与维修
5.1一般规定 5. 1. 1 在决定实施阴极保护前，应按照BSEN1504-9的要求对建筑物或构筑物材料的状况、结构的 2 GB/T28721—2012
完整性、是否需要维修和如何维修等进行评估。 5.1.2在决定实施阴极保护后，应按照5.2～5.10的内容要求进行补充调查，确认是否适合采取阴极保护措施，并提供系统设计所需要的信息。 5.2资料
查阅相关的图纸、说明书和记录，确定钢筋的位置、数量、种类和电连续性，以及混凝土的成分和质
量情况。 5.3外观检查和分层调查 5.3.1 对建筑物或构筑物的外观状况进行检查，分析缺陷类型、产生原因、影响范围及其周围的环境特征。 5.3.2 对建筑物或构筑物以往维修区域进行检查，了解使用的维修方法和材料。 5.3.3 对建筑物或构筑物拟采用阴极保护范围内的混凝土保护层进行分层检查 5.3.4 对裂缝、蜂窝或质量不好的构造缝等缺陷进行记录。 5.4氯化物分析
按照GB/T50344的规定测定混凝土中氯化物的含量。 5.5碳化深度测量
按照JGJ/T23的规定测定混凝土的碳化深度。 5.6混凝土保护层厚度和钢筋位置 5.6.1 对混凝土保护层厚度和钢筋的尺寸、位置进行测量。 5.6.2 检查和评估混凝土表面的小铁丝、金属纤维、金属板、塑料板等导电和非导电材料对阴极保护效果的影响。 5.6.3） 对钢筋与阳极之间是否存在短路的可能性进行评估。 5.7钢筋电连续性 5.7.1 按照7.1的要求检测下列内容：
a） 阴极保护系统每一区域内的建筑物或构筑物各构件彼此间的电连续性； b) 构件中钢筋之间的电连续性； c) 钢筋与其他金属构件之间的电连续性。
5.7.2 在维修和安装阶段，应按照7.1的方法对钢筋的电连续性进一步核查。 5.8钢筋/混凝土电位 5.8.1 在测量钢筋/混凝土电位前，应对钢筋电连续性进行检查，确保钢筋/混凝土电位测量区域内的钢筋都是电连续的。 5.8.2使用便携式参比电极，测量已损坏和未明显损坏区域内的钢筋/混凝土电位。测点宜按方格布置，方格的间距不大于500mm。 5.8.3不必对整个建筑物或构筑物的钢筋/混凝土电位进行检测，但应对设计安装参比电极的区域进行仔细的检测，以便将参比电极放置在未加阴极保护时电位最负的位置。 5.9混凝土电阻率
按照GB/T19285的规定测定混凝土的电阻率。
