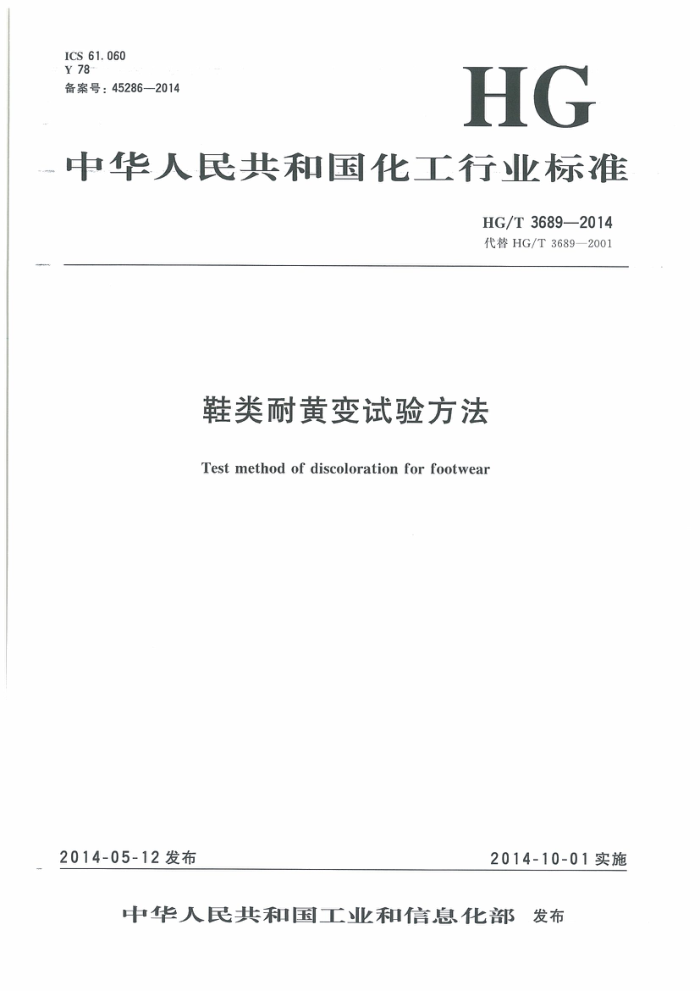

ICS 61.060 Y 78 备案号：45286—2014
HG
中华人民共和国化工行业标准
HG/T3689—2014 代替HG/T3689—2001
鞋类耐黄变试验方法
Testmethod ofdiscolorationforfootwear
2014-05-12发布
2014-10-01实施
中华人民共和国工业和信息化部发布 HG/T 3689—2014
前言
本标准按照GB/T1.1一2009给出的规则起草，本标准代替HG/T3689一2001《鞋类耐黄变试验方法》，与HG/T36892001相比主要技术变化
如下：
修改了范围内容（见1,2001年版的1)；删除了遮光片要求（见2001年版的4.3）；删除了试样厚度要求（见2001年版的5.1)；删除了“多光源对色灯”及其要求（见2001年版的4.5）；增加了“标准光源箱”及其要求（见4.4)；修改了试验结果的表示（见8，2001年版的8）。
-
本标准由中国石油和化学工业联合会提出，本标准由全国橡胶与橡胶制品标准化技术委员会胶鞋分技术委员会（SAC/TC35/SC9)归口。 本标准起草单位：福建省鞋类产品质量监督检验中心、莆田市标龙设备设计中心、福建泉州匹克体
育用品有限公司、国辉（中国）有限公司、福建鸿星沃登卡集团有限公司、德尔惠（中国）有限公司、贵人鸟股份有限公司、福建普江远通鞋业有限公司、福建泉州大盛塑胶制品有限公司、泉州道崎鞋业有限公司。
本标准主要起草人：尤永谊、蔡斌斌、陈建锋、戴建辉、刘旗、吴添丁、叶文娟、谢巍、李华伟、魏贤民、 李志平、黄应民、施一苇、陈元水、许春树。
本标准所替代标准的历次版本发布情况为：
HG/T 3689—2001。
I HG/T3689—2014
由托盘、托盘支撑架组成，并可以调整试样放置的高度。 4.3灰色样卡
符合GB/T250一2008的要求。 4.4标准光源箱
标准光源箱中的光源应采用D65光源。 5试样制备
5
5.1试样的形状规格：每组裁取尺寸不小于30mm×10mm的试样2片，一片送进试验箱进行耐黄变试验，一片置于箱外进行试验结果评定 5.2特殊试样可以根据实际情况确定试样形状规格。 5.3试样数量根据检测项目次数确定，每项每次检测的有效试样不少于3组。 6试验条件 6.1A法 6.1.1试验箱内温度规定为50℃士2℃。 6.1.2试样表面与灯泡底表面平行，距离为250mm士2mm。 6.2B法
试样表面与灯管底表面平行，距离为250mm土2mm。 7试验步骤 7.1A法 7.1.1试样安装
将试样放到托盘上，位置是直径为75mm和300mm的两个同心圆之间的区域。试样的照射面朝
向光源。 7.1.2照射试验
启动开关，托盘以规定的转速旋转，在50℃士2℃的温度下让试片在灯光下不间断地照射一定的时间，例如6h、12h、18h等。 7.1.3结束试验
在规定的时间到达后，从试验箱中取出试片，并在0.5h以内进行结果判定。 7.2B法 7.2.1试样安装
将试样放到托盘上，试样的照射面朝向光源，试样的长度方向与灯管的长度方向垂直。 7.2.2照射试验
启动开关，让试片在紫外线灯光下不间断地照射一定的时间，例如3h、6h、12h等。 7.2.3结束试验
在规定的时间到达后，从试验箱中取出试片，并在0.5h以内进行结果判定。
8试验结果
在标准光源箱内，用灰色样卡直接目测评估试样与未试验的样品所对应的黄变级数，选取等级最差的结果作为最终结果。
A法和B法因光源不同，两者没有可比性。 9试验报告
试验报告包括如下内容：
2 HG/T3689—2014
a) 采用本标准名称及代号； b) 试验样品名称、规格和生产厂家； c) 试验方法（A法或B法）； d) 试验条件、照射时间； e) 试验结果； f) 试验日期、试验者及其他。
