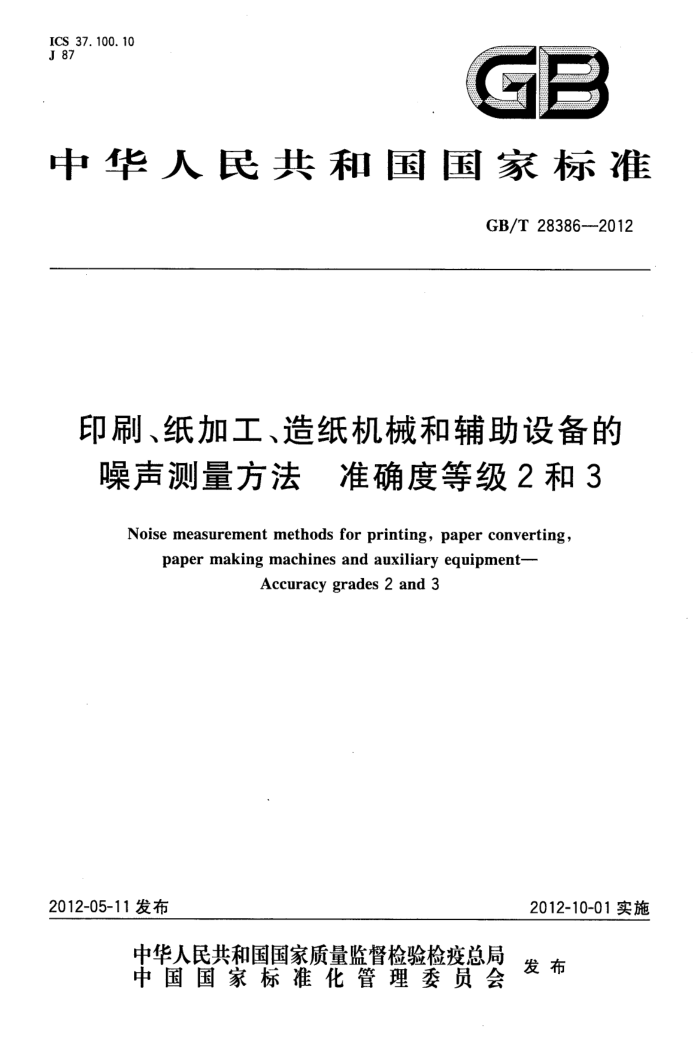

中华人民共和国国家标准
GB/T 28386---2012
印刷、纸加工、造纸机械和辅助设备的噪声测量方法 准确度等级2和3
Noise measurement methods for printing, paper converting,
paper making machines and auxiliary equipment-
Accuracy grades 2 and 3
2012-10-01实施
2012-05-11 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 28386—2012
目 次
前言 1 范围
规范性引用文件术语和定义
2
3
机器说明发射声压级的测定声功率级的测定
4
5
6
7 安装和装配条件
运行条件 9 测量误差 10 记录信息 11: 报告信息··
8
噪声发射值的标示和验证
12
附录A（规范性附录）原材料加工机械附录B（规范性附录）木质纸浆加工机械附录C（规范性附录） 纤维加工机械附录D（规范性附录） 浆料加工机械附录E（规范性附录） 造纸、纸板机械和脱水机附录F（规范性附录） 整饰机械附录G（规范性附录） 制版机械附录H（规范性附录) 印刷机械· 附录I（规范性附录） 纸加工机械参考文献
10 11 15 16 20 21 26 48 GB/T 28386—2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准技术内容与BS EN13023:2003《印刷、纸加工、造纸机械和辅助设备的噪声测量方法准确
度等级2和 3》基本-致。
与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
-GB/T148—1997印刷、书写和绘图纸幅面尺寸（ISO216:1975,NEQ); -GB/T 3767-1996声学声压法测定噪声源声功率级反射面上方近似自由场的工程法 (eqv ISO 3744:1994); -GB/T3768-1996声学声压法测定噪声源声功率级＇反射面上方采用包络测量表面的 3级精度法(eqvISO3746:1995); -GB/T14367—2006声学噪声源声功率级的测定基础标准使用指南（ISO3740:2000， MOD);
-GB/T14574—2000声学机器和设备噪声发射值的标示和验证（eqvISO4871：1996）；
-GB/T15706.2—2007机械安全基本概念与设计通则第2部分：技术原则（ISO12100 2 :2003,IDT);
注：EN 292-2:1991已被ISO 12100-2:2003代替。 —GB/T 16404—1996声学声强法测定噪声源的声功率级　第1部分：离散点上的测量
(eqv ISO 9614-1:1993); —GB/T16404.2--1999声学声强法测定噪声源的声功率级第2部分：扫描测量（eqvISO 9614-2:1996): -GB/T17248.1一2000声学机器和设备发射的噪声测定工作位置和其他指定位置发射声压级的基础标准使用导则（eqvISO11200：1995）； -GB/T17248.3--1999声学机器和设备发射的噪声工作位置和其他指定位置发射声压级的测量在运行条件下测量的3级精度方法（eqvISO11202：1995）； GB/T17248.4--1998声学机器和设备发射的噪声由声功率级确定工作位置和其他指定位置的发射声压级（eqvISO11203：1995）； -GB/T17248.5-1999声学机器和设备发射的噪声工作位置和其他指定位置发射声压级的测量环境修正法（eqvISO11204：1995）。
本标准做了下列编辑性修改：将第12章“EN数字”词改为“标准编号”;
-将第12章示例噪声测量EN13023H.2.2-2级”改为“噪声测量GB/T28386H.2.2-2级”；增加了附录中表的编号：将原附录J改为附录I，以使附录的编号按照英文字母的顺序连续编排；一删除了BS EN13023:2003的资料性附录ZA“欧盟标准的基本要求或欧盟指令的其他规定”。
本标准由中国机械工业联合会提出。 本标准由全国印刷机械标准化技术委员会（SAC/TC192)归口。 本标准起草单位：北京印刷机械研究所、北人印刷机械股份有限公司、瑞安市质量技术监督检测院。 本标准主要起草人：严珠、张晓前、杨冬梅、吴侠、朱东瀚、钮玉峰。
m GB/T 28386—2012
印刷、纸加工、造纸机械和辅助设备的噪声测量方法准确度等级2和3
1范围
本标准规定了在指定的测量条件下测定、标示、验证GB/T 28387所涉及的印刷、纸加工机械及 EN1034 所涉及的造纸、装订整饰机械的空气噪声发射值的要求；还规定了本标准所采用的噪声测量方法及测试时的安装和运行条件。
本标准适用于上述机械(例如：在附录A～附录I中列出的机器和机器部件)的噪声发射的测定、标示和验证。测试报告中建议记录测量噪声时与装配、安装和运行条件及工作位置的安排有关的所有信息。
噪声发射值包括工作位置的发射声压级Lp和机器的声功率级Lw。 .注1：声功率级值反映机器的噪声水平；发射声压级值反映对劳保环境的影响。 注2：标示的机器设备的噪声发射值可用于和市场上的印刷机械和纸加工机械相应噪声发射值进行比较。 本标准指定的噪声测量方法包括工程法(准确度2级)和筒易法(准确度3级）。使用本标准进行噪
声发射值的测定将确保其在特定范围内的可重复性。这些范围由采用的噪声测量方法的精度等级来确定。
测量工作位置和其他指定位置的发射声压级由基础标准（ENISO11200：1995、ENISO11202： 1995、ENISO11203:1995和ENISO11204:1995)来确立，声功率级的测量由基础标准（ENISO3740： 2000、EN ISO 3744:1995、EN ISO 3746:1995、EN ISO 9614-1:1995 和 EN ISO 9614-2:1996)来确立。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
EN292-2：1991机械安全基本概念和设计通则第2部分：技术原则（Safety of machinery Basic concepts,general principles for design--Part 2: Technical principles and specifications)
EN ISO 216书写纸裁切尺寸和印刷品的确定等级　裁切尺寸　A系列和B系列（Writing paper and certain classes of printed matter--Trimmed sizesA and B series) (ISO 216:1975)
EN ISO 3740:1980声学　噪声源声功率级的测定　基础标准使用指南（Acoustics—Determina tion of sound power levels of noise sources-Guidelines for the use of basic standards for the prepara- tion of noise test codes)(ISO 3740:2000)
EN ISO 3744:1994声学声压法测定噪声源声功率级反射面上方近似自由场的工程法 (Acoustics-Determination of sound power levels of noise sources using sound pressure--Engineering method in an essentially free field over a reflecting plane) (ISO 3744:1994)
ENISO3746:1995声学声压法测定噪声源声功率级反射面上方采用包络测量表面的3级精度方法(Acoustics—Determination of sound power levels of noise sources using sound pressure- Survey method using an enveloping measurement surface over a reflecting plane for accuracy grade 3) (ISO 3746:1995)
EN ISO 4871：1996　声学　机器和设备发射值的标示和验证（Acoustics一Declaration and .verifi- GB/T 28386—2012
cation of noise emission values of machinery and equipment)(ISO 4871 :1996)
ENISO9614-1：1995声学声强法测定噪声的声功率级第1部分：离散点上的测量（Acous- tics--Determination of sound power levels of noise sources using sound intensity--Part 1: Measurement at discrete points)(ISO 9614-1 :1993)
EN ISO 9614-2:1996声学声强法测定噪声的声功率级第 2部分：扫描测量（Acous.tics一De- terrnination of sound power levels of noise sources using sound intensity---Part 2 : Measurement by scanning)(ISO 9614-2:1996)
ENISO11200:1995声学机器和设备发射的噪声测定工作位置和其他指定位置发射声压级的基础标准使用导则(Acoustics一Noise emitted by machinery and equipment一Guidelines for the use of basic standards for the determination of emission sound pressure levels at a work station and at oth- er specified positions)(ISO 11200:1995)
ENISO11202:1995声学机器和设备发射的噪声工作位置和其他指定位置发射声压级的测量在运行条件下测量的 3 级精度方法（Acoustics一Noise emitted by machinery and equipment一Meas- urement of emission sound pressure levels at a work station and at other specified positions-Survey method for measurements accuracy grade 3 under operating conditions)(ISO 11202 :1995)
ENISO11203:1995声学机器和设备发射的噪声由声功率级确定工作位置和其他指定位置的发射声压级（Acoustics--Noise emitted by machinery and equipment—Determiration of emission sound pressure levels at a work station and at other specified positions from the sound power level) (ISO 11203:1995)
ENISO11204:1995声学机器和设备发射的噪声由声功率级确定工作位置和其他指定位置发射声压级的测量环境修正法（Acoustics--Noise emitted by machinery and equipment一Measure- ment of emission sound pressure levels at a work station and at other specified positions--Method re- quiring environmental corrections)(ISO 11204 :1995)
3术语和定义
下列术语和定义适用于本文件。
3. 1
大型机器large machines 最大线性长度超过15m的机器。
3.2
准确度等级accuracy grades 符合一定的计量要求，使误差保持在规定极限以内的测量仪器的等别、级别。 注：准确度等级通常按约定注以数字或符号,并称为等级指标,准确度分级:精密级=1 级;工程级=2 级;筒易级=3 级。
3.3
发射 emission 由确定声源(被测机器)辐射出的空气声。
3.4
发射声压 P emission sound pressure 在反射面上按规定安装条件和工况运行的声源附近，某指定位置的声压，它不包括背景噪声及测试
方法允许的一个或多个反射面之外声反射的影响,单位为帕斯卡(Pa)。
2. GB/T 28386—2012
3. 13
不确定度uncertainty K 表征被测量的真值在某个量值范围的一个评定，单位为分贝（dB）。 A计权声功率级的不确定度用KwA表示，A计权时间平均发射声压级的不确定度用KPA表示。
3.14
指定位置specified position 与机器有关的位置，包括但不限于操作者位置。该位置可以是单一固定点，或某一路径上若干点，
或离机器规定距离的表面上的若干点。若有相关测试规程，则在其中表述。 3.15
运行时段 operational period 被测机器完成某一指定过程的时间间隔。
3. 16
运行周期 operational cycle 被测机器完成一个工作循环所需时间，其中各个运行时段按规定序列出现，每个运行时段都与一个
特定过程相联系，而该特定过程在一个运行周期中可能只出现一次，也可能重复多次。 3. 17
运行工况operating mode 为确定机器设备的噪声发射值，所规定的运行条件。
4　机器说明
在附录A一附录I中未列出的机器和机器正常运行所必需的辅助设备，它们的噪声测量也应遵从本标准的噪声测量方法，同时应提供辅助设备的说明书。
5发射声压级的测定
在附录A～一附录I中规定了用于确定工作位置和其他指定位置的发射声压级的测量点，所有传声器的位置处在距水平地面1.6m的高度或者接近1.6m的高度。
发射声压级应按照ENISO11204（准确度等级2)的测量方法进行测定，当ENISO 11204（准确度等级2)的测量方法不适用时，应采用ENISO11204（准确度等级3)或ENISO11202：1995的测量方法，测试报告应说明不能使用准确度等级2的方法测定发射声压级的原因。
注1：因受测量目的和测量条件等因素的制约，需选择对各种类型的机器和设备最为合适的标准进行发射声压级的
测定。 由于墙壁和高噪声而导致测量困难时，例如，声反射来自其他声源，如果声功率级已经确定按照
ENISO9614-1或ENISO9614-2来测定，那么发射声压级可采用ENISO11203（准确度等级2或3）来测定。
频带发射声压级应采用ENISO11204进行测定。工作位置建议作为测量点，如果不能确定测量点，应在距机器周边外1 m,地面1.6 m 的高度或者接近1.6 m 的高度处进行测量。应按 EN 292-2: 1991的附录 A中1.7.4f)的规定来测定LPCpeak 。
注2：频带发射声压级是指有限频带内的发射声压级。 注 3：有限频带是指在规定间隔内的频率范围。 注4：LpCpeak为 C计权峰值发射声压级。 4 GB/T 28386--2012
6声功率级的测定
6.1--般方法
声功率级应按照ENISO3744、ENISO9614-1（准确度等级2)或ENISO9614-2（准确度等级2）的测量方法进行测定。当这些标准不适用时，应采用ENISO3746、ENISO9614-1（准确度等级3)或EN ISO9614-2（准确度等级3)的测量方法，测试报告应说明不能使用准确度等级2的方法测定声功率级的原因。
注1：因受测量目的和测量条件等因素的制约，需选择对各种类型的机器和设备最为合适的标准进行声功率级的
测定。
注2：测定声功率级标准的选择实际上会影响到测定发射声压级标准的选择，反之亦然，因此，同时根据两种噪声发
射量来选择标准更加全面。.
6.2大型机器进行测量的可选方法
对于大型机器的声功率级可由周围指定测量点的发射声压级来测定和标示。 这些测量点沿着指定的路径围绕机器，在距机器周边外1m、距地面高度1.6m或者接近1.6 m的
高度处,相邻测量点应被间隔排列,避免其之间的发射声压级之差小于 5 dB(A)。
注：在机器周围发射声压级变化少于5dB(A)的地方，例如声辐射非常均匀时，宜至少选取4个特殊位置点进行
测量。 对于确定发射声压级的测量,按照第5章的测量方法。
7安装和装配条件
机器应依据制造厂的要求进行安装和装配。如果安装条件不确定，或者有几种可能的安装方式，用于噪声测量的安装类型应在测试报告中说明。
为了测定在附录 A～附录I中的声功率级和指定测量点的发射声压级,机器的安装和装配条件应是相同的。
注意与被测机器相连的任何电缆管道、空气管道等均不应使噪声发射明显地增加。
8·运行条件
在附录A～附录I中规定了噪声发射测定时重要的运行条件，此运行条件对于测定指定测量点的发射声压级和测定声功率级来说应是相同的,如果测定时的运行条件与附录A～附录I中规定的运行条件部分或完全不符合时，应在测试报告中将运行条件的差异记录下来并存档。
基本运行条件有以下两种不同类型： a）机器正常运行而引发恒定的噪声发射时，此运行条件应被用于噪声测量； b）对于可变的运行条件,不管是一个或多个典型的运行条件，还是含有某种特殊工作循环的运
行条件，在大多数情况下，运行条件都应由从产品（印张、折叠盒、毛书等）生产开始至结束这一运行周期来确定。
注1：毛书是书籍出版术语，将折好的书帖（或单页)按其顺序配成册并订联起来的称呼，即不包封面的光本书。 在进行测量的工作循环内，A计权发射声压级发生波动超过 5 dB(A)时,说明此工作循环内有特殊
的运行条件存在，例如无负荷或满负荷情况，则此工作循环应被划分成几个运行时段。如果不能将此工作循环划分成几个运行时段，那么，如果需要，则应在整个工作循环内对A计权时间平均发射声压级
5
