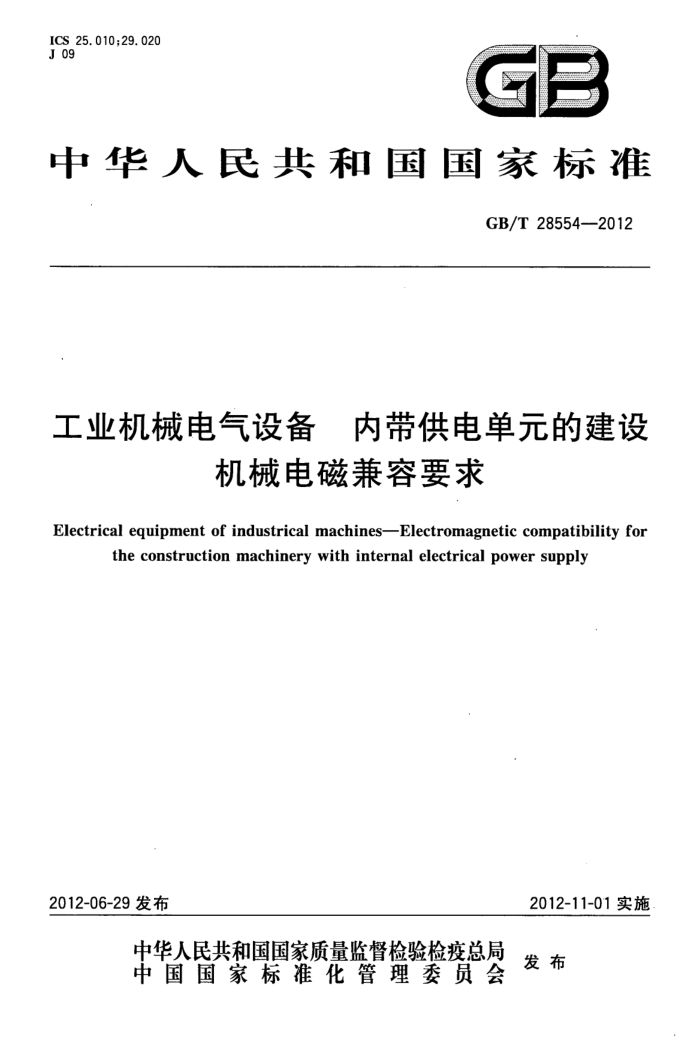

ICS 25. 010;29. 020 J 09
中华人民共和国国家标准
GB/T 28554--2012
工业机械电气设备 内带供电单元的建设
机械电磁兼容要求
Electrical equipment of industrical machines-Electromagnetic compatibility for
the construction machinery with internal electrical power supply
2012-11-01实施
2012-06-29发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 28554—2012
目 次
前言范围
II
1 2 规范性引用文件 3
术语和定义要求例外 6 试验报告附录A（规范性附录） 基准限值附录B(规范性附录) 建设机械辐射的宽带电磁发射测量方法附录C（规范性附录) 建设机械辐射的窄带电磁发射测量方法附录 D（规范性附录）ESA辐射的宽带电磁发射测量方法附录E（规范性附录） ESA辐射的窄带电磁发射测量方法…· 附录F（资料性附录) 试验样品配置选择指南附录G（规范性附录）功能失效模式严重程度分类和试验电压严酷程度等级
4
5
15 20 23
电
:28 ... 31
32 GB/T 28554—2012
前言
本标准按照 GB/T 1.1一2009 给出的规则起草。 本标使用重新起草法修改采用EN13309：2000《建设机械内带供电单元设备的电磁兼容要
求》。
本标准与EN133091)：2000的技术差异及其原因如下：
关于规范性引用文件，本标准做了具有技术性差异的调整，调整的情况主要反映在第2章“规范性引用文件”及对规范性引用文件的相关条款引用的章节，具体调整如下：删除引用ISO 7637-0:1990; ·用等同采用国际标准的GB/T21437.1:2008代替了ISO7637-1：1990（4.9.2，4.9.3）； ●用等同采用国际标准的GB/T21437.2:2008代替了ISO7637-2:1990(4.9.2,4.9.3）； ·用ISO 10605:2008 代替了 ISO/TR 1065:1994; 关于4.8.2规定的试验级别，用ISO10605:2008规定的I类功能状态，试验严酷程度L4;级（8kV接触放电或15kV空气放电）代替了EN13309:2000规定的试验级别I（土4kV）； -删除附录ZA，该附录说明EN13309:2000与欧盟EMC指令的关系，国家标准无需保留；删除表 1; -增加附录G，规定静电放电、瞬态传导的功能失效模式严重程度分类和试验电压严酷程度等级。
本标准由中国机械工业联合会提出。 本标准由全国工业机械电气系统标准化技术委员会（SAC/TC231)归口。 本标准起草单位：长沙中联重工科技发展股份有限公司、深圳市华测检测有限公司、北京机床研
究所。
本标准主要起草人：曾杨、谢长宇、于晓颖、黄祖广、黄麟、张迁、陈华、朱平。
1）EN13309是欧盟2004/108/EC电磁兼容指令的协调标准，是该指令基本要求的支撑标准。
Ⅲ GB/T 28554--2012
工业机械电气设备内带供电单元的建设
机械电磁兼容要求
1范围
本标推规定评估建设机械电磁兼容性的试验方法和验收准则。 本标准适用于安装在建设机械上的电气和/或电子零部件和独立的技术单元，本标准不包括对于那
些不涉及直接控制和/或改变规定的机械功能的部件的抗扰度。
以下电磁骚扰现象将被评估：
宽带和窄带电磁干扰；电磁场抗扰度试验；一电气/电子组件的宽带和窄带电磁干扰；一电气/电子组件的电磁场抗扰度试验；一静电放电；一瞬态传导。 建设机械可能内置 DC和/或 AC 电源系统。 设计成由“公用电网”供电的机械除外。 注：建设机械包括混凝土机械、工程起重机械、土方机械、筑路机械、桩工机械等。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T6113.101一2008无线电骚扰和抗扰度测量设备和测量方法规范第1-1部分：无线电骚扰和抗扰度测量设备测量设备（IEC/CISPR 16-1-1:2006,IDT)
GB/T6113.104一2008无线电骚扰和抗扰度测量设备和测量方法规范第1-4部分：无线电骚扰和抗扰度测量设备辅助设备辐射骚扰（IEC/CISPR16-1-4：2005,IDT)
GB14023--2011车辆、船和内燃机无线电骚扰特性用于保护车外接收机的限值和测量方法 (IEC/CISPR 12 :2009,IDT)
GB/T21437.1一2008　道路车辆由传导和耦合引起的电骚扰　第1部分：定义和一般描述 (ISO 7637-1 :2002, IDT)
GB/T21437.2一2008道路车辆由传导和耦合引起的电骚扰第2部分：沿电源线的电瞬态传导(ISO 7637-2:2004,IDT)
ISO7637-3：2007道路车辆由传导和耦合引起的电气骚扰第3部分：除电源线外的导线通过容性和感性耦合的电瞬态发射(Road vehicles一Electrical disturbances from conduction and coupling Part 3: Electrical transient transmission by capacitive and inductive coupling via lines other than sup ply lines)
ISO 10605:2008道路车辆静电放电产生的电骚扰试验方法（Road vehiclesTest methods for electrical disturbances from electrostatic discharge)
ISO 11451-1道路车辆窄带电磁场能量辐射的电气骚扰车辆试验方法第1部分：通则和定
1 GB/T 28554—2012
义(Road vehicles -Vehicle test methods for electrical disturbances from narrowband radiated electro- magnetic energy--Part l : General principles and terminology)
ISO 11451-2道路车辆窄带电磁场能量辐射的电气骚扰车辆试验方法第2部分：车辆外部的辐射源(Road vehiclesVehicle test methods for electrical disturbances from narrowband radiated electromagnetic energy—Part 2: Off-vehicle radiation sources)
ISO11452-1道路车辆窄带电磁场能量辐射的电气骚扰部件试验方法第1部分：通则和定义(Road vehicles-Component test methods for electrical disturbances from narrowband radiated elec- tromagnetic energy-Part l: General principles and terminology)
ISO11452-2道路车辆窄带电磁场能量辐射的电气骚扰部件试验方法第2部分：电波吸收室(Road vehicles-Component test methods for electrical disturbances from narrowband radiated elec- tromagnetic energy—Part 2: Absorber-lined shielded enclosure)
ISO11452-3道路车辆窄带电磁场能量辐射的电气骚扰部件试验方法第3部分：TEM小室[Road vehicles-Component test methods for electrical disturbances from narrowband radiated elec- tromagnetic energyPart 3: Transverse electromagnetic mode (TEM) cell)
ISO 11452-4道路车辆窄带电磁场能量辐射的电气骚扰部件试验方法第 4部分：大电流注 ERoad vehicles--Component test methods for electrical disturbances from narrowband radiated elec- tromagnetic energy—Part 4: Bulk current injection (BCI)J
ISO11452-5道路车辆窄带电磁场能量辐射的电气骚扰部件试验方法第5部分：带状线 (Road vehicles-Component test methods for electrical disturbances from narrowband radiated elec- tromagnetic energy--Part 5: Stripline)
IEC/CISPR 25:2008用于保护车载接收机的无线电骚扰特性的测量方法及限值（Vehicles，boats and internal combustion engines-Radio disturbance characteristics--Limits and methods of measure- ment for the protection of on-board receiver)
3术语和定义
下列术语和定义适用于本文件。
3. 1
电磁兼容性 electromagnetic compatibility EMC 建设机械或其组成部分或独立的技术单元在其电磁环境中能正常工作且不对该环境中任何事物构
成不能承受的电磁骚扰的能力。
注：改写 GB/T 4365—2003,定义161-01-07。
3.2
电磁骚扰 electromagnetic disturbance 任何可能引起建设机械或其组成部分或独立的技术单元性能下降的电磁现象。 注1：电磁骚扰可能是电磁噪声、干扰信号或传播媒质自身的变化。 注2：改写 GB/T 4365—2003,定义161-01-05。
3.3
电磁抗扰度 electromagnetic immunity 建设机械或其组成部分或独立的技术单元面临电磁骚扰不降低运行性能的能力。 注：改写GB/T 4365—2003,定义161-01-20。
2 GB/T 28554—2012
3.4
电磁环境 electromagnetic environment 存在于给定场所的所有电磁现象的总和。 注：改写GB/T 4365—2003,定义161-01-01。
3.5
基准限值 reference limit 产品应符合的限值。
3.6
基准天线reference antenna （频率范围 30.MHz～80 MHz)为在80MHz处为半波谐振偶极子的缩短平衡偶极子天线；（频率
范围超过80MHz)为调谐到试验频率的平衡半波谐振偶极子天线。 3.7
宽带发射 broadband emmission 带宽大于某特定测量设备或接收机带宽的发射。
3.8
窄带发射 narrowband emmision 带宽小于某一特定测量设备或接收机带宽的发射。
3.9
电气/电子系统electrical/electronic system 作为建设机械组成部分的电气和/或电子元件或元件装置，包括任何电气连接件。
3. 10
电气/电子组件（ESA）electrical/electronic sub-assemsly 作为建设机械组成部分的电气/电子零部件或部件装置，包括执行特定功能的任何相关的电气连接
和配线。 3. 11
建设机械类型construction machinery type 在下列基本方面没有差别的建设机械：
结构形状; 电气和/或电子系统零部件的一般布置和一般配线布置；建设机械设计包含的主要材料（例如，钢、铝或玻璃纤维覆盖层部件）。
3. 12
ESA 类型 ESA type 在下列基本方面没有差别的ESA：
由 ESA 执行的功能; 如适用，电气和/或电子零部件布置；壳体的主要材料。
3. 13
静电放电electrostaic discharge ESD 具有不同静电电位的物体相互靠近或直接接触引起的电荷转移。 [GB/T 4365—2003,定义161-01-02]
3 GB/T 28554—2012
3. 14
瞬态传导conducted transiens 通过瞬态源和耗电设备间的导体在建设机械或部件或独立的技术单元的电源供电线内分布的瞬态
电压或电流。
4 要求
4.1 基本要求 4.1. 1履行要求
当4.2～4.9的要求适用时，通过建设机械和电气/电子组件满足上述条款的要求，即履行了本标准的要求。本标准的用户可选择适合建设机械整机的条款，或选择适合电气/电子组件的条款。当用户选择了适合电气/电子组件的条款时，为满足本标准的要求，电气/电子组件应安装在符合有关规定的建设机械上，这些有关规定在确定电气/电子组件满足本标准适当条款的要求时已作了考虑。
当建设机械没有抗扰度或干扰试验所需要的这类设备时，则认为满足了本标准的要求，若是这样，就不需要试验（见第5章）。 4.1.2试验样品
试验样品可根据3.11和/或3.12给出的定义选择。 因为单个试验样品的试验是用来判断同类建设机械全体的性能，发射和抗扰度的基准限值应有更
多限制，发射限值应再减少20%，抗扰度限值应增加25%，以解决因建设机械制造偏差、ESA类型、试验因素不同引起发射和抗扰度的变化。
对于随后同类试验样品的试验,符合基准限值应认为满足本标准的要求。 对于静电放电和瞬态传导，基准限值对试验样品的所有试验有效。
4.1.3抗扰度试验的附加要求
当试验样品经受了抗扰度要求，对于建设机械和任何附加装置或机械的操作员控制和任一自动控制应保持功能，以提供建设机械的持续控制。这也适用于当主控制失效时要运行的次级或停车系统。 4.2建设机械辐射的宽带电磁发射规范 4.2.1测量方法·
电磁辐射应使用附录 B描述的方法，以规定的两种可选择的天线距离测量。由标准的用户选择。 4.2.2宽带基准限值
如果使用附录B描述的方法，建设机械距天线（10士0.2)m处进行测量，在30MHz～75MHz频段,发射基准限值应为 34 dB(μV/m)(50 μV/m),在 75 MHz～400 MHz频段为 34 dB(μV/m)～45 dB （μV/m）（50μV/m～180μV/m），超过75MHz,限值随着频率的对数（线性地)增加，如图A.1所示。 在 400 MHz～1000 MHz频段,保持恒定的45 dB(μV/m）（180 μV/m）。
如使用附录B描述的方法，建设机械距天线(3士0.05)m处进行测量，在30MHz～75MHz频段，发射基准限值应为 44 dB(μV/m)(160 μV/m),在 75 MHz～400 MHz 频段,为 44 dB(μV/m)～ 55 dB （μV/m）（160μV/m～562μV/m），超过75MHz限值随着频率的对数（线性地)增加，如图A.2所示。 在 400 MHz～1000 MHz频段，保持恒定的55 dB(μV/m）（562 μV/m）。
试验中的样品，测量值应比基准限值至少低2.0dB或20%，以dB(μV/m）或（μV/m)表示。 4 GB/T 28554—2012
4.3建设机械辐射的窄带电磁发射规范 4.3.1测量方法
电磁发射应使用附录C描述的方法，以规定的两种可选择的天线距离测量。由标准的用户选择。 4.3.2窄带基准限值
如果使用附录C描述的方法，建设机械距天线（10士0.2)m处进行测量，在 30MHz～75MHz频段，发射基准限值应为 24 dB（μV/m）（16 μV/m），在 75 MHz～400 MHz频段，为 24 dB(uV/m） 35 dB（μV/m）（16 μV/m～56 μV/m），超过75 MHz,限值随着频率的对数（线性地)增加,如图A.3所示。在 400 MHz～1 000 MHz频段，保持恒定的 35 d B(μV/m）（56 μV/m)。
如果使用附录C描述的方法，建设机械距天线（3士0.05)m处进行测量，在 30 MHz～75 MHz频段,发射基准限值应为 34 dB(μV/m)（50 μV/m）,在 75 MHz～400 MHz 频段，为 34 dB(μV/m）～ 45 dB（μV/m）（50 μV/m～180 μV/m），超过75 MHz，限值随着频率的对数（线性地)增加，如图 A.4 所示。在 400 MHz～1 000 MHz频段，保持恒定的 45 dB(μV/m）（180 μV/m）。
试验中的样品，测量值应比基准限值至少低2.0dB或20%。以dB(μV/m）或（μV/m)表示。 4.4建设机械对电磁辐射的抗扰度规范 4.4.1试验方法
建设机械对电磁辐射的抗扰度试验应根据ISO11451-1和ISO11451-2，以水平和垂直极化的方式进行。基准点和工作模式应作为机械特性并记录在试验报告中。抗扰度试验应按ISO 11451-1 的要点进行，不考虑系统驻波比且采用正向功率作为控制的情况除外，试验报告应指明采用的控制方法。试验方法用替代法和 1kHz正弦波80%调幅（AM)（见ISO11451-1）,试验需要在20 MHz～1000 MHz频段进行。 4.4.2建设机械的抗扰度基准限值
涉及未调制信号均方根值的基准限值24V/m适用。调制的试验信号的最大值应与未调制的试验信号的最大值一致。试验中的样品，抗扰度要求按照场强30V/m执行（高出基准限值的25%）。应满足 4.1.3的抗扰度试验的基本要求。 4.5ESA辐射的宽带电磁发射规范 4.5.1测量方法
电磁干扰应使用附录D描述的方法测量。 4.5.2ESA 宽带基准限制值
如果用附录 D 描述的方法进行测量，在 30 MHz ～～75 MHz 频段，发射基准限值应为 64 dB(μV/m)～54 dB(μV/m)(1 600 μV/m～500 μV/m),超过 30 MHz,限值随着频率的对数(线性地)减少。在75 MHz～400 MHz频段,为 54 dB( μV/m)～ 65 dB(μV/m）（500 μV/m～1 800 μV/ m），超过 75 MHz，限值随着频率的对数(线性地)减少，如图 A.5 所示。400 MHz～1 000 MHz 频段，保持恒定的65 dB(μV/m）（1 800 μV/m）。
试验中样品，测量值应比基准限值至少低2.0dB或20%，以dB(μV/m）或μV/m表示。
5
