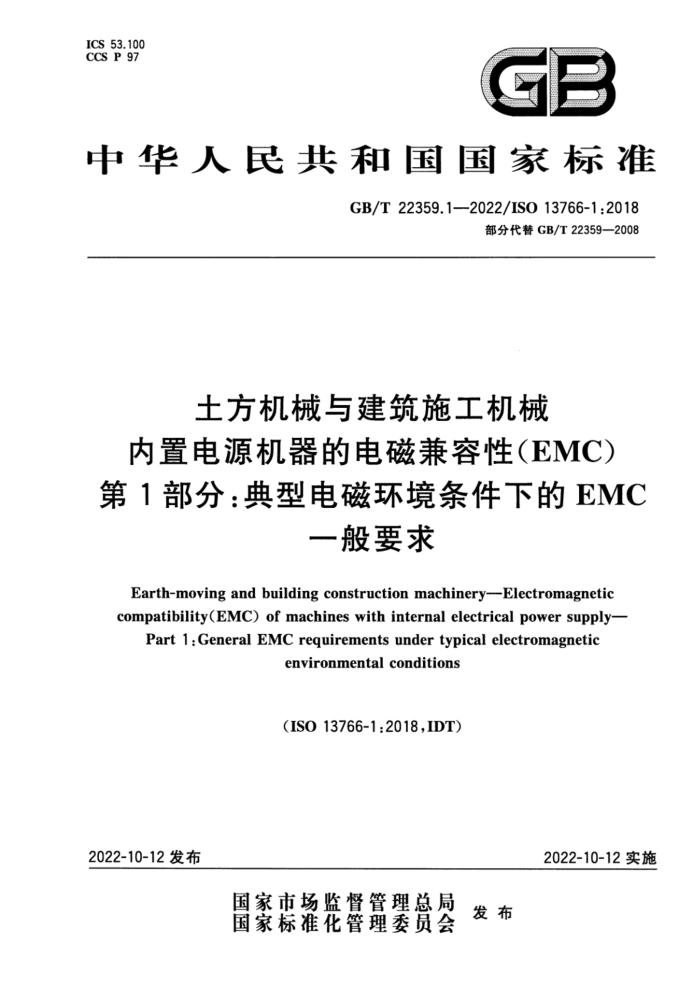

ICS 53.100 CCS P 97
GB
中华人民共和国国家标准
GB/T22359.1—2022/ISO13766-1:2018
部分代替GB/T22359—2008
土方机械与建筑施工机械
内置电源机器的电磁兼容性（EMC）第1部分：典型电磁环境条件下的EMC
一般要求
Earth-movingand buildingconstructionmachinery--Electromagnetic compatibility(EMC) of machines with internal electrical power supply-
Part 1:General EMC requirements under typical electromagnetic
environmental conditions
（ISO13766-1:2018,IDT)
2022-10-12实施
2022-10-12发布
国家市场监督管理总局国家标准化管理委员会
发布 GB/T22359.1—2022/ISO13766-1:2018
目 次
前言引言 1 范围 2 规范性引用文件 3 术语和定义
要求 ** 4.1 一般要求 4.2 机械的宽带电磁发射辐射 4.3 机械的窄带电磁发射辐射 4.4 机械对电磁辐射的抗扰度 4.5 ESA的宽带电磁发射辐射 4.6 ESA的窄带电磁发射辐射 4.7 ESA对电磁辐射的抗扰度 4.8 静电放电(ESD) 4.9 瞬态传导 5
4
10 10 12 12 14 20 25 28 33 36 37
例外 6 试验报告附录A（规范性） 基准限值：附录B（规范性） 机械宽带电磁发射辐射的测量方法 仅用于整机附录C（规范性） 机械窄带电磁发射辐射的测量方法 仅用于整机· 附录D（规范性） ESA宽带电磁发射辐射的测量方法附录E（规范性） ESA窄带电磁发射辐射的测量方法附录F（资料性） 测试样品配置选择指南和附加注意事项参考文献
--
图A.1 机械距离天线10m时的宽带基准限值图A.2 机械距离天线3m时的宽带基准限值图A.3 机械距离天线10m时的窄带基准限值图A.4 机械距离天线3m时的窄带基准限值图A.5 ESA宽带基准限值图A.6 ESA窄带基准限值图B.1 机器 试验区域图B.2 天线与机器的相对位置图D.1 ESA试验区域边界图D.2 ESA宽带电磁辐射测量(检测)试验布置（普通平面视图) 图D.3 ESA宽带电磁辐射测量（检测)试验台（纵向对称平面侧视图）
14 15 16 17 18 19
21 23 30 31 32 I GB/T22359.1—2022/IS013766-1:2018
.....1
表1 112V和24V机载系统的检验脉冲表2 检验脉冲的应用表3 功能状态表B.1 试验中发动机转速
11 12 22
.......
...
I GB/T22359.12022/ISO13766-1:2018
前言
本文件按照GB/T1.12020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T22359《土方机械与建筑施工机械内置电源机器的电磁兼容性（EMC)》的第1部分。GB/T22359已经发布了以下部分：
第1部分：典型电磁环境条件下的EMC一般要求；一第2部分：功能安全的EMC附加要求。 本文件和GB/T22359的第2部分共同代替GB/T22359一2008《土方机械电磁兼容性》。与
GB/T22359-—2008相比，除结构调整和编辑性改动外，主要技术变化如下：
a) 更改了范围（见第1章，2008年版的第1章）； b)1 更改了术语和定义（见第3章，2008年版的第3章）； c) 更改了符合性要求，增加了整机性能判据和ESA性能判据（见第4章，2008年版的第4章）； d) 更改了抗扰度试验的附加要求（见4.1.3，2008年版的5.2）； e） 更改了单件测试样品的测量值的系数要求（见4.2.2、4.3.2、4.5.2和4.6.2，2008年版的5.3.2、
5.4.2、5.6.2和5.7.2); f) 更改了机械在800MHz～2000MHz频段抗扰度的试验方法（见4.4.1.1，2008年版的5.5.1)； g) 增加了整机电磁辐射抗扰度试验（替代法）的具体要求（见4.4.1.2）； h) 更改了机械抗扰度基准限值的要求（见4.4.2，2008年版的5.5.2和5.5.3）； i) 更改了ESA电磁辐射抗扰度试验的具体要求，试验频段扩充到20MHz～2000MHz（见
4.7.1，2008年版的5.8.1)； j) 更改了ESA抗扰度基准限值的要求，增加了管状电波耦合器（TWC)法测量的限值要求（见
4.7.2，2008年版的5.8.2）；
k) 删除了不控制机器运动的ESA或ESA功能元件的基准限值的要求（见2008年版的5.8.3)； 1) 更改了ESD的试验方法，修改了基准限值的要求（见4.8，2008年版的5.9）； m) 增加了传导发射基准限值要求和传导抗扰度的功能状态（见4.9.3、4.9.4和表1～表3）； n) 更改了关于例外情况的说明（见第5章，2008年版的第6章）； o） 更改试验报告应包含的信息（见第6章，2008年版的第7章）； p) 增加了使用峰值检波器采用的修正系数（见B.2)； q) 更改了天线与机械的相对位置的要求（见B.5.3和C.5.3，2008年版的B.4.3和C.4.3)； r) 增加了关于AV检波器的注（见C.1.2和E.1.2)； s) 更改了ESA的配置（见D.4.3、图D.2、图D.3,2008年版的D.3.2、图D.2、图D.3）； t) 更改了ESA窄带电磁发射辐射的试验方法（见E.1.3，2008年版的见E.1.3）。 本文件等同采用ISO13766-1：2018《土方机械与建筑施工机械内置电源机器的电磁兼容性
（EMC）第1部分：典型电磁环境条件下的EMC通用要求》。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国土方机械标准化技术委员会（SAC/TC334)归口。 本文件起草单位：福建省闽旋科技股份有限公司、斗山工程机械（中国)有限公司、山东临工工程机
E GB/T 22359.1—2022/IS013766-1:2018
械有限公司、厦门厦工机械股份有限公司、天津工程机械研究院有限公司、中冶京诚（湘潭）矿山装备有限公司、广西柳工机械股份有限公司、山河智能装备股份有限公司。
本文件主要起草人：刘嘉华、雷明、杨久虎、王文龙、刘饺、沈飘飘、黄遂、郝鹏、陈惠玲。 本文件于2008年首次发布，本次为第一次修订，分为部分出版。
