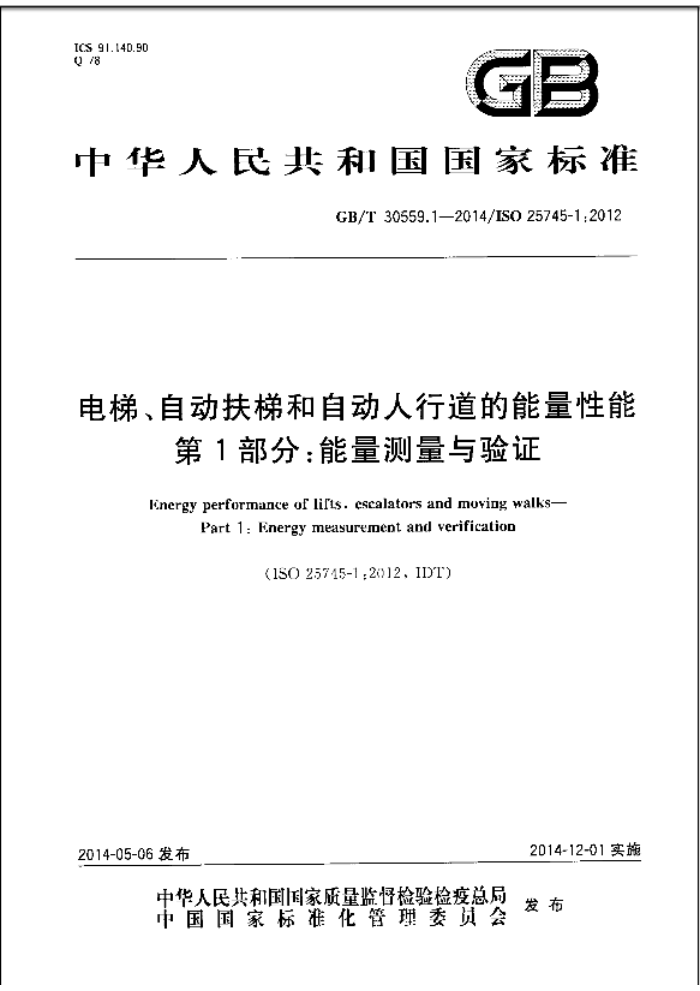

ICS 91.14D0.90 Q 78
中华人民共和国国家标准
GB/T30559.1—2014/ISO25745-1:2012
电梯、自动扶梯和自动人行道的能量性能
第1部分：能量测量与验证 Energy performance of lils. esealators and moving walks-
Part 1: Energy measurtement and verification
(1SO25745-12012,IDT)
2014-12-01实施
2014-05-06发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 30559.1—2014/1S0 25745-1:2012
目 次
前言引言 1范围 1,1总剥 1.2电梯 1.3白动扶梯和白动人行道 2术语和定义 3电梯、白动失梯和自动人行道能圣消耗的量与验证 3.1 总则 3.2电梯能录或户动扶梯和自动人行道功率的测量 3.3 电梯、白动扶梯和白动人行道能量验证 3.4 多台电梯、自动扶梯和白动人行道 4电梯的测圣步骤 4.1 前期准备 4.2 能量测至步骤 4.3能量验证步募 5自动扶梯或自动人行道的测量步骤 5.1 前期准备 5.2 功率测量步骤 5.3 能量验证步骤 6报告 6.1--般信息 6.2电梯能量测量报告 6.3电梯能圣验证报告 6.4 自动扶梯和白动人和道的能量测量报告 6.5自动扶梯和自动人行道的能至验证报告附录A（资料性附录） 测量仪器连接点参考文献
T
-
....
10 10
1o
11 13 CB/T 30559.1—2014/IS0 25745-1:2012
前 言
GB/T30559电梯，自动扶梯和自动人行道的能望性能3包括如下部分：
第1部分：能量测量与验证：第2部分：电梯的能圣计算与分类：第3部分：自动扶梯和自动人行道的能基计算与分类，
本部分为GB/T30559的第1部分，本部分按GB/T1.12009给山的规则起草本部分使用醒评法等同采用IS025745-1：2C12%电稳、内动快梯和自动人行道的能量性能 第1部
分；能带测量与验证3（英文版）
本部分与ISO25745-1：2012相比作广下列编辨性修改：
增加了1.3a)的往，以便于理解；册除了IS025745-1：2012参考文献的[3-，因1S025715-1：2012参考文款[3_在文没有被引用。
本部分由全国电梯标准化技术委员会（5SAC/TC196)渠出和归口。 本部分负贵趣草单位：工海三竞电梯有限公司：本部分参起草单位国建筑科学研究院旁策机化研究分院、上海永大电梯设备有限公司、西
子奥的斯电梯有限公司、迅达（中国)电梯有限公司、日立电梯（中国)有限公司、奥的斯电梯（中国>投资有限公、蒂森电梯有限公司、通力屯梯有限公司、华升富士达电梯有限公司、上海市特种设备监登检验技术研究院、东芝电梯（中国)有限公司、广州广电梯工业有限公司、江南露捷电梯股份有限公司、东南电梯股份有限公司、三人通力电梯有限公司、沈阳博林特电梯有限公司、上海现代电梯制造有限公司、上海新时达电气股份有限公司、上海爱登堡电梯有限公司、苏州道润驱动设备股份有限公司、快速电梯有限公司、作肯（苏州)毛气传动有限公司、杭州西子孚信科技有限公司
本部分主要起草人：既为民、宋武标、際凤臣、沈毅君、温爱民、兼金泉、文江鸿、姚志勇、局志仁、 钱国荣、王浩、徐国强、韩国庆、张研、张志雅、赵震、杨红江、李振才、李海峰、米吉被、刘始、局卫、 陈链、马建新。
E GB/T 30559.1—20T4/ISO 25745-1;2012
引 言
本系列标准是为应对能源需求的迅速增加，确保和支持能源的有效使用而制定的。本系列标准提供了：
5）一种统一的测量方法，用于测世安装完成的电梯、白动扶梯和自动人行道的实际能量消耗； b）一种简单的验证方法，用"定期验证安装完成的电梯、自动扶梯和自动人行道的能量消耗没有
改变，以支持定期的能量验证的要求。 本系列标准可为下面所述相关方提供机应的参考：
决定和确认建筑物能量消耗的建筑物开发商或业主：定期进行能量验证的业主和服务公司；电梯、白动扶梯和自动人行道的制造商、安装和维保单位； -一参与确定电梯、白动扶梯和白动人行道规格的顾问和建筑师。 电梯、白动扶梯和日动人行道整个生命周期总能量消耗包括制造、安装、使用和产品报废处理所需
的能量消耗。然而，对于本系列标漏，能量消花的评估和验证过程仪考患由于电梯、白动扶梯和白动人行道的使用而产生肉能量消耗。
Pr GB/T 30559.1—2014/1S0 25745-1:2012
电梯、自动扶梯和自动人行道的能量性能
第1部分：能量测量与验证
1范
1.1 总则
本部分规定了 a) 单台电梯，自动扶梯和自动人行道实际能圣消耗的测圣方法： ) 使用中的电梯、白动扶梯和白动人行道的能量的定期验证方法。 本部分仅考电梯、自动扶梯和白动人行道在生命局期内使用过程中的能量性能。
1.2 2电梯
对于电梯，水部分不包括下列能量消耗，如： a) 井道照明； b) 轿朋的供热和制冷设备： c) 机房照明； d) 机房的侠热、通风和空调装置； e) 非电梯显示系统利安保闭路电视摄像头等；
0 非电梯监视系统（如：楼字管理系统等）： g) 电梯群控分配对能量消耗的影响；
电源循座上的消耗，
h2
1.3 自动扶梯和自动人行道
对于白动扶梯和自动人行道、本部分包括下列辑助设备的能虽消耗，如： ) 除梳齿板照明、梯级照明利运行指示灯之外的照明：
注：有关杭齿板照明、级照明和运行带示灯的能量测量参见图A2。 b) 冷却和加热设备； c) 报警装置和应急电源（电池）装置等，
2 术语和定义
下列术语和定义适用下本文件。
2.1
辅助电流 ancillary current 流过辅助开关的辅助电路上的电流，
2.2
辅助能量 ancillary energy 辅助设备消耗的能量。
1 GB/T 30559.1—2014/ISO25745-1:2012
2.3
辅助设备 ancillaryequipment 包括照明、风扇、加热设备、报警装置和应急电源（电池）装置等设备。
2.4
辅助电源连接点 ancillary power coupling point 对辅助电源进行测的点，该点位于电梯、白动秋梯和自动人行道辅助电源断路器的输出端. 注：参见附录A，
2.5
自动启动状态 autostart condition 自动扶梯、白动人行道处于静止但已通电，准备因检测到乘客而触发启动的状态。
2.6
能量energy 一段时间内的电能消耗
2.7
电能表 energymeter 能够测圣能量的仪表。
2.8
空闲状态 idlecondition 电梯运行结束后，在进人待机状态前停在某层站的状态，
2.9
有载状态 loadcondition 自动扶梯或白动人行道载有乘客的运行状态。
2.10
生电源洼接点 main power coupling point 对主电源进行测的点，该点位于电梯、自动扶梯和自动人行道的主开关或断路器的输出端。 注：象泌附录A，
2.11
空裁状态 noloadcondition 白动扶梯或白动人行道无乘客时以名义速度运行的状态。
2.12
名文递度 nominal speed
2.12.1
名义速度（自动扶梯） nominal speed 制造商设计时确定的、自动扶梯空载状态（如，无乘客）时沿梯级运行方向的速度
2.12.2
名义速度（自动人行道） nominalspeed 制进商设计时确定的、自动人行道空载状念（如：无乘客)时沂踏板或胶带运行方向的速度、
2.13
参考循环（电梯）referenceeycle 该循环为空载轿厢从底层端站运行到质层端站，再同到底层端站的运行过程，包括两次完整的开关
门操作、 2.14
运行电流 runningerrent 电梯在上行或下行时达到额定速度时的电流，
2 GB/T'30559.1-2014/1S0257451:2012
2.15
低速状态slowperdcndilion 自动扶梯成自动人行造在没有乘客时的低速运行状态：
2.16
待机状态 standhycondlition 注1：对下其有各用电源系统的电帮、自动扶榜或自动人行道，测量时，需与主电源连接和染作，并断开备用电的
输出。 注2：进行待机状态的操作时，注京确保设备的安全，
2.16.1
待机状态（电梯） standbycondition 电梯静止于某一层站.并且该毛梯的能显消耗进人预先设定的较低水平时的状态。
2.16.2
待机状态（自动扶梯或自动人行道）standbycondition 自动扶梯或自动人行道静止但已通电，可由投权人员启动的状态注：可能存在与自动扶梯宽自动人行宜无关获的其他电气负载，这共负载不子考志，
2.17
待机电流standbycurrent 当电梯处于待机状态下的电流，
2.18
端站循环测试 terminal iandings cycling test 当空载轿湘在武层端站和项层端站之间续循环运行（包括开关门的探作）时进行的测试。
2.19
验证verification 在电梯、白动扶梯或白动人行道使用寿命内任何能母性能显著变化的识别过荐，
3电梯、自动扶梯和自动人行道能量消耗的测量与验证
3.1总则
本部分规定厂： =）为了验证制造商声明的能量消耗而进行的能量测量的精确方法； b）在设备的繁个使用寿命内识能垒消耗显若变化的快速、简单的测基方法。 如果需要，可在润试后、使用中和改装后进行测量和验证。 测量应：
在现场进行：可重复；
：能利用带规的测量仪器；一··由经过培训的能胜任的人员进行，表1和表2概括了测量的内容和所带的测量仪器，
3 GB/T 30559.1—2014/ISO 25745-1,2012
表1电梯能量消耗的测量与验证
刘量类型
测量项口
测量仪器
运行时的主要能量空闪状和待机状态时的主类能运行时的辅谢能量空闪状态和待杭状态时的轴助能止运行时的上电筑李闲状企和待抗状念时的主电流运行时的辅步电流李阅状添和待机状念时的辅助电流
能量测量（见3.2和4.2)
电能表（卫4.1)
能量抢证（见3.3.2和4.3)
电流探头和/或电直表(见4.1)
表2 自动扶梯和自动人行道能量消耗的测重与验证
测最类型
创量项日
测量仪器
待机状态时的功率自动息击状器时的功率低违状态时的功率空载状态时的功率：辅助功率空载状态时的率
功率测量（见5.2和5.2)
项率收(见三,1)
能且验证（见3.3.3和5.3）
功率收(见三.1)
注：自动扶梯和自动人行道没有参考循环测试，因此需要进行动率测量和能验证，
3.2 电梯能量或自动扶梯和自动人行道功率的测量
如果需要，可在调试后和整个使用寿命内的任何时间点上对设备行测量，电梯的测量要求见4.1，白动扶梯和自动人行道的测盘要求见5.1. 3.3电梯、自动扶梯和自动人行道能量验证 3.3.1总则
该验证足道过快速、简单的方法米检验设备的能消耗在设备整个使用寿命内没有发生显著变化： 3.3.2电梯
电流是反肤设备巡老化而导致能量消耗改变的最直观的巡素，凶此仪测量电流。在设备调试和改装后记录初期的电流或电流曲线。此后，可在设备使用寿命内的任何时间进行检查，以确定设备的能量消耗是否发生了变化：测盘要求见4.1。
通带设备老化公影响电梯运行时的能虽消耗。因此，除非进行了改装，电梯仅进行运行时的主电流的测量。 3.3.3 自动扶梯和自动人行道
测量H动扶梯或白动人行道初期的空载状态下的功率。此后，可在设备的使用存命内的任何时间逆行空载状态下的定期检查，以确定设备的能量消耗是否发生了变化。测量要求见5.1.
