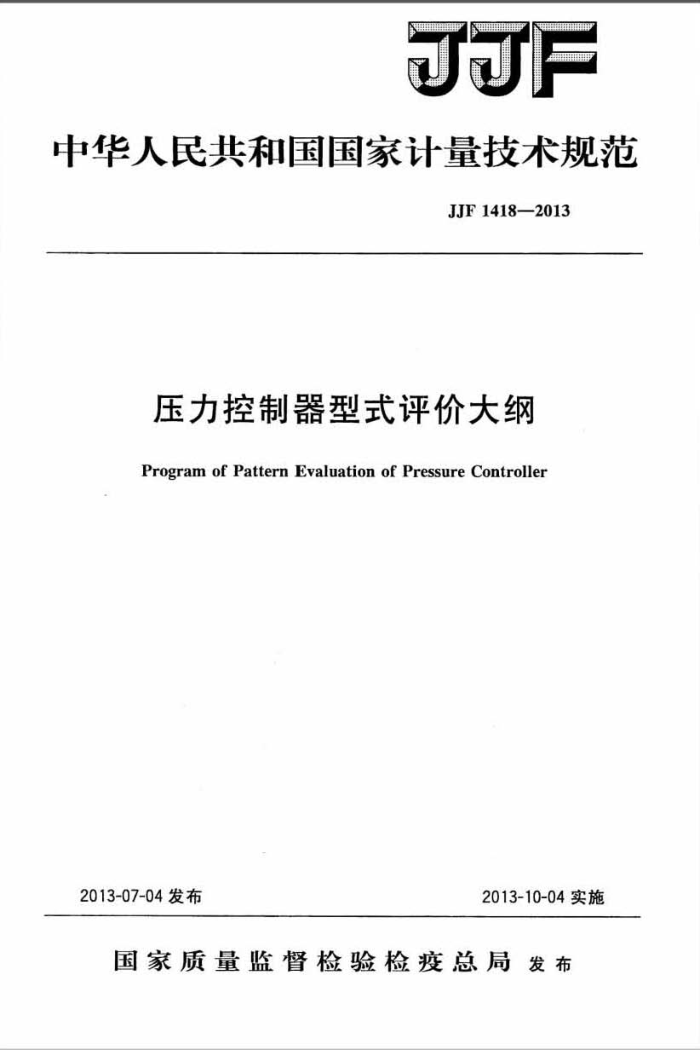

JJF
中华人民共和国国家计量技术规范
JJF1418—2013
压力控制器型式评价大纲
Program of PatternEvaluation ofPressure Controller
2013-07-04发布
2013-10-04实施
国家质量监督检验检疫总局发布 JJF1418—2013
压力控制器型式评价大纲 Program of Pattern Evaluationof
JJF1418—2013
Pressure Controller
归口单位：全国压力计量技术委员会
主要起草单位：浙江省计量科学研究院
陕西省计量科学研究院
参加起草单位：辽宁省计量科学研究院
本大纲委托全国压力计量技术委员会负责解释 JJF1418—2013
本大纲主要起草人：
裘越（浙江省计量科学研究院）蔡排（浙江省计量科学研究院）孙国华（浙江省计量科学研究院）王鸿雁（陕西省计量科学研究院）
参加起草人：
于晓白（辽宁省计量科学研究院）
尚霜霜（辽宁省计量科学研究院） JJF1418—2013
目 录
(I) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (3) (3) (4) (4) (4) (4) (4) (4) (5) (5) (5) （5） ..(6) (6)
引言 1范围
引用文件： 3概述· 4法制管理要求 4.1计量单位. 4.2准确度.. 4.3计量法制标志和计量器具标识 4.4安装标志 4.5试验样机· 4.6技术资料 5计量要求 5.1控压范围…·. 5.2设定点误差 5.3重复性· 5.4切换差…· 5.5超（静）压 6通用技术要求 6.1 外观 6.2绝缘电阻 6.3 绝缘强度· 6.4 环境温度影响 6.5交变负荷 6.6 机械振动 6.7 湿热影响 6.8抗运输环境性能 7 型式评价项目一览表 8试验项目的试验方法和条件 8.1试验的条件 8.2型式评价方法 9型式评价结果的判定原则附录A压力控制器型式评价原始记录格式
2
拉
.
.
.
.
(7) (11) (12)
..
1 JJF1418—2013
引言
JJF1002一2010《国家计量检定规程编写规则》、JJF1001《通用计量术语及定义》 和JF1059《测量不确定度评定与表示》共同构成本大纲制定的基础性系列规范。
本大纲按照JJG5442011《压力控制器》和JB/T6802—2008《压力控制器》的内容要求编制而成，能够对压力控制器的性能作出客观、全面有效的评价。
本大纲的结构按照JJF1016一2009《计量器具型式评价大纲编写导则》进行编排，各章节按照JF1015—2002《计量器具型式评价和型式批准通用规范》和JJF1002- 2010《国家计量检定规程编写规则》的规定进行编制。
Ⅱ JJF1418—2013
压力控制器型式评价大纲
1范围
本大纲适用于感压元件为膜片、膜盒、波纹管、弹簧管及活塞的压力、真空及压力真空无源控制器（以下统称控制器）的型式评价。
2引用文件
本大纲引用了下列文件： JJG544—2011压力控制器 JB/T6802-2008压力控制器 JB/T9329一1999仪器仪表运输运输储存基本环境条件及试验方法凡是注日期的引用文件，仅注日期的版本适用于本大纲：凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本大纲。
3概述
控制器是一种随着压力变化而使电路闭合或断开的开关，用于船舶、冷冻设备或其他工业设备，与执行机构配套对气体、蒸汽或液体的压力进行两位式控制。
控制器是工业过程测量与控制系统中控制压力的一种专用仪表。工作原理是当输人压力达到设定值时即可进行控制或报警。
控制器按感压元件的类型可分为膜片式、膜盒式、波纹管式、弹簧管式和活塞式等；按切换差是否可调可分为切换差可调型和切换差不可调型；按设定点是否可调可分为设定点可调型和设定点不可调型。
4法制管理要求
4.1计量单位
控制器的压力计量单位为Pa（帕斯卡），或是它的十进倍数单位：kPa，MPa等。 4.2准确度
控制器的准确度等级可在0.5级、1.0级、1.5级、2.0级、2.5级、4.0级中选取，并符合JJG544一2011的规定。 4.3计量法制标志和计量器具标识
必须在控制器的铭牌或面板等明显部位标注计量法制标志和计量器具标识，其标志和标识必须清晰可辨、牢固可靠。 4.3.1计量法制标志的内容：
一制造计量器具许可证的标志和编号（试验样机应留出相应位置）：一产品合格证（与控制器本体分开设置）。
1 JJF1418—2013
4.3.2计量器具标识的内容：
一控制器的生产厂名称或商标；一控制器的名称、规格（型号）：一准确度等级；一控压范围；一出厂编号和生产日期：一控制器的其他技术指标；一需要限制使用场合的特殊说明（可在使用说明书中说明）；一产品制造所依据的标准（可在产品包装或使用说明书中说明）。
4.4安装标志
控制器有安装说明的标志，该标志可在使用说明书中明示。 4.5试验样机
申请单位应提供自已生产的样机。申请单位可以按单一产品提出申请，也可以按系列产品提出申请。按单一产品申请的，样机数量为3台；按系列产品申请的，应提供所申请系列的所有规格的样机，抽取每一系列产品中三分之一有代表性的规格产品进行试验，每种规格提供试验样机数量按单一产品的原则执行。具有代表性的规格，由受理申请的政府计量行政部门与承担试验的技术机构根据申请单位提供的技术文件和产品规格确定。
一般情况下，样机由申请单位自行送样。 4.6技术资料
申请单位提供审查的主要技术资料应包括：一总装图、主要零部件图和电路图：技术标准和检验方法；一研制单位所做的测试报告；一产品技术和使用说明书；一样机照片。 注：技术资料如有重大的缺陷或不足，应将有关技术资料和样机退回制造厂，要求改正。
5计量要求
5.1控压范围
对设定点可调的控制器，控压范围应不小于表1的规定。
表1控压范围
真空控制器/%
压力控制器/%
95~15
15~95
注：压力真空控制器的控压范围，其压力部分按压力控制器的要求，真空部分按真空控制器的
要求。
2 JJF1418—2013
5.2设定点误差
控制器的设定点误差应不超过表2的规定。
表2设定点误差允许值
准确度等级 0.5级 1.0级 1.5级 2.0级 2.5级 4.0级
设定点误差允许值/%
±0.5 ±1.0 ±1.5 ±2.0 ±2.5 ±4.0
注：对设定点误差没有要求的控制器可以不做此项目。 5.3重复性
控制器的重复性应不大于表3的规定。
表3重复性允许值
准确度等级 0.5级 1.0级 1.5级 2.0级 2.5级 4.0级
重复性允许值/%
0. 5 1. 0 1. 5 2.0 2.5 4.0
5.4切换差 5.4.1切换差不可调的控制器，其切换差应不大于量程的10%。 5.4.2切换差可调的控制器，其最小切换差应不大于量程的10%，最大切换差应不小于量程的30%。 5.4.3制造厂对切换差有特殊要求的，其切换差应符合制造厂提供的相应切换差的技术指标。 5.5超（静）压
压力控制器及压力真空控制器的压力部分应按表4的规定，承受超（静）压试验，试验后控制器的设定点误差、重复性和切换差仍应符合5.2~5.4的规定。
表4超（静）压试验要求
负荷
（压力部分上限值的百分数）超压
测量范围上限值/MPa
时间/h
静压
<60 ≥60
150%
1/60 4
90%~100%
