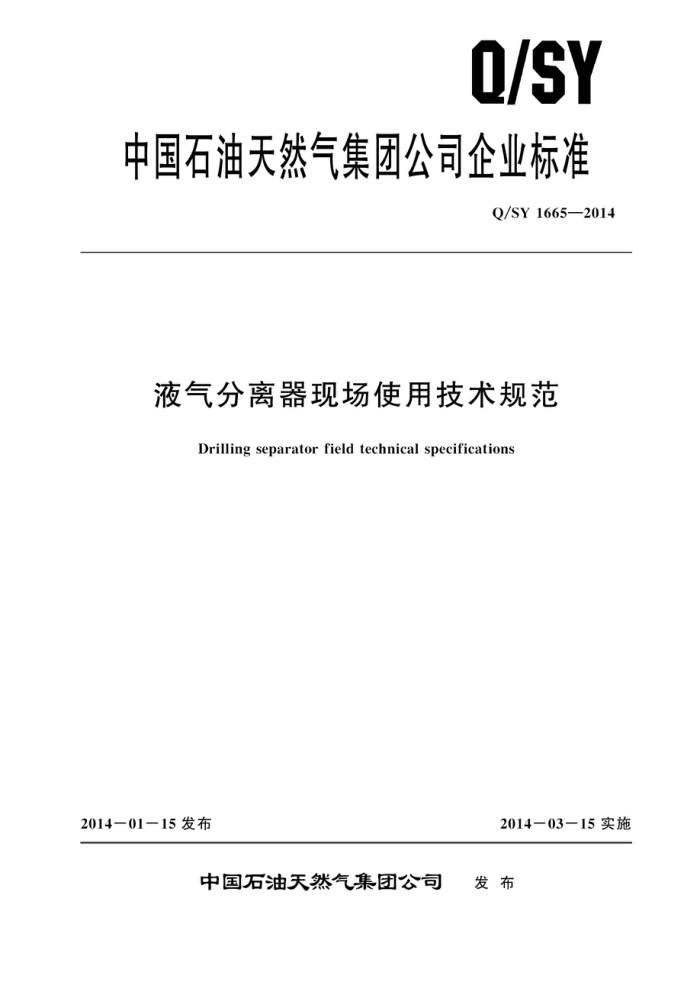

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1665—2014
液气分离器现场使用技术规范
Drilling separator field technical specifications
2014一01一15发布
2014一03一15实施
发布
中国石油天然气集团公司 Q/SY 1665—2014
目 次
前言
tteeettettete
范围 2 配套要求 3 现场验收
1
I
安装要求使用维护
4
5
1 Q/SY 1665—2014
前言
本标准按照GB/T1.1一2009《标准化工作导则 」第1部分：标准的结构和编写》给出的规则起草。
本标准由中国石油天然气集团公司标准化委员会石油工程技术专业标准化技术委员会提出并归口。
本标准起草单位：中国石油天然气集团公司塔里木油田分公司、中国石油天然气集团公司工程技术分公司。
本标准主要起草人：林发权、李军刚、王增年、张耀明、蒋光强、王鹏程、王裕海。
Ⅱ Q/SY1665—2014
液气分离器现场使用技术规范
1范围
本标准规定了立式液气分离器的现场验收、使用、维护的方法及要求。 本标准适用于陆地石油探生产中钻修井用立式液气分离器（以下简称分离器）。
2配套要求
2.1进液管内径应不小于78mm，气井及井口装置额定工作压力大于35MPa的油水井应采用钢制管线；35MPa及以下的油水井可采用高压耐火软管线 2.2排气管线宜采用法兰连接，内径应保持一致。 2.3排气管线应配备防回火装置、燃烧火炬及点火装置。 2.4排液管线应使用直径不小于排气管线直径的钢制管线。 2.5应配备与设备相对应的使用说明书、产品合格证。
按设备使用说明书要求安装安全阀。
2.6
3现场验收
分离器到井后，由作业队负责检查以下内容： a）分离器铭牌应完好； b） 分离器的规格应与工程设计相符； c) 使用说明书、产品合格证应齐全； d） 外观无裂纹、变形等缺陷； e) 管线畅通； f) 配套的管线、连接螺栓和密封圈齐全、完好； g） 压力表应在校验有效期内； h） 安全阀应在校验有效期内且封印完好； i) 排污阀开关应灵活； j) 底座连接销轴应完好、连接可靠； k） 排气管燃烧火炬、点火装置及防回火装置应完好； 1) 安全阀出口方向应与主放喷管线出口方向一致； m) U型管分离器排液口高度应满足分离器安装后罐体内液面高度不大于1m的要求
4安装要求
4.1分离器现场垂直安装在平整地面或专用基础上，至少用均匀分布的3根大于或等于$16mm （%in)的钢丝绳绷紧固定
压力表表盘安装方向应与井架正面一致，垂直安装。
4. 2
1 Q/SY 1665—2014 4.3安全阀出口方向应与主放喷管线出口方向一致，出口不应连接管线 4.4进液管线应用基墩支撑固定，拐角处设置基墩，弯头前后固定：高压耐火软管线应使用保险绳排液管线应导人振动筛前的分液槽内，固定牢固。 4.5排气管线宜平直接出到安全地带。排气管线距离放喷管线不小于1.5m，且固定，固定间距 15m～20m；排气管线的排污阀应设置在主管线的低点位置 4.6排气管线出口前应安装防回火装置。 4.7排污管线应保证所排液体能顺利进入排污池。 4.8所有手动控制阀门（包括管线排污阀）标明开关状态。 4.9预探井、气井、含硫化氢井应安装自动点火装置。
5使用维护
5.1当排气口气量增大、排液口钻井液减少并伴有气体排出时，应停止使用分离器。 5.2对于低温地区，应对分离器进液管线、排污阀进行防冻保温。 5.3分离器每次使用后，应做如下保养：
a）清除分离器内部残余物; b）打开所有排污阀进行排污； c）检查、紧固并保养连接螺栓和压板螺栓。 4按规定对阀门、压力表、安全阀进行检查、保养和校验。
5.4
2 10z—s991 xS/0
中国石油天然气集团公司
企业标准
液气分离器现场使用技术规范
Q/SY 1665—2014
*
石油工业出版社出版 (北京安定门外安华里二区一号楼)
北京中石油彩色印刷有限责任公司排版印刷
(内部发行)
*
880×1230毫米16开本0.5印张11千字印1- 2000 2014年3月北京第1版 2014年3月北京第1次印刷
书号：155021·17664 定价：6.00元
版权专有 不得翻印
