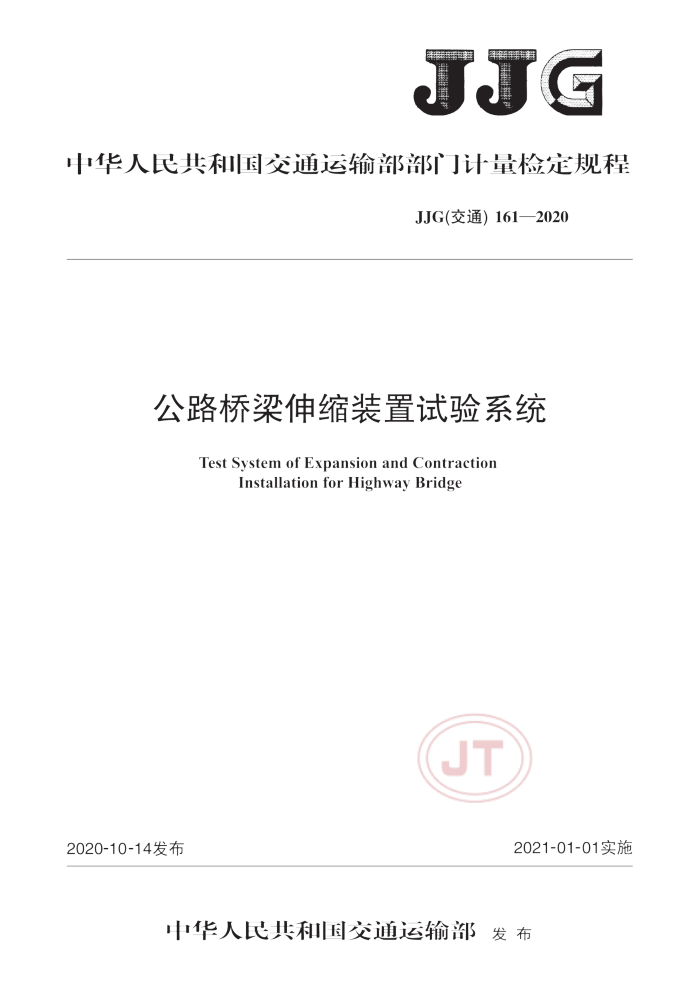

JJG
中华人民共和国交通运输部部门计量检定规程
JJG(交通)161—2020
公路桥梁伸缩装置试验系统
Test System of Expansion and Contraction
Installation for Highway Bridge
JT
2020-10-14发布
2021-01-01实施
中华人民共和国交通运输部发布 JJG（交通）161—2020
公路桥梁伸缩装置试验系统
检定规程
JJG（交通）161- 2020
一
Verification Regulation of Test System of Expansion and Contraction Installation
for Highway Bridge
归口单位：全国公路专用计量器具计量技术委员会主要起草单位：交通运输部公路科学研究所
中路高科交通检测检验认证有限公司
北京路桥通国际工程咨询有限公司中国合格评定国家认可中心
参加起草单位：国家道路与桥梁工程检测设备计量站
JT
本规程委托全国公路专用计量器具计量技术委员会负责解释 JJG（交通）161—2020
本规程主要起草人：
刘 璐（交通运输部公路科学研究所）刘 静（中路高科交通检测检验认证有限公司）卢达义（交通运输部公路科学研究所）和 松（北京路桥通国际工程咨询有限公司）耿 雷（中国合格评定国家认可中心）张 冰（交通运输部公路科学研究所）彭 璐（交通运输部公路科学研究所）
参加起草人：
李明（中路高科交通检测检验认证有限公司）郭鸿博（国家道路与桥梁工程检测设备计量站）高俊元（交通运输部公路科学研究所）王战军（北京路桥通国际工程咨询有限公司）康凯（中国合格评定国家认可中心）张晓艳（中路高科交通检测检验认证有限公司）
JT JJG（交通）161—2020
目 录
引言
m
范围引用文件概述计量性能要求
1 2 3 4 5 通用技术要求 6计量器具控制附录A 公路桥梁伸缩装置试验系统检定记录表格式附录B 公路桥梁伸缩装置试验系统检定证书内页格式附录C 公路桥梁伸缩装置试验系统检定结果通知书内页格式
JT
1 JJG(交通）161—2020
引言
本规程依据JJF1002一2010《国家计量检定规程编写规则》编写。
JT
Ⅲ JJG（交通）161—2020
公路桥梁伸缩装置试验系统检定规程
1范围
本规程适用于公路桥梁伸缩装置试验系统的首次检定、后续检定和使用中检查。 2引用文件
本规程引用了下列文件： JJG139拉力、压力和万能试验机凡是注日期的引用文件，仅注日期的版本适用于本规程：凡是不注日期的引用文件
其最新版本（包括所有的修改单）适用于本规程。 3 概述
公路桥梁伸缩装置试验系统（简称试验系统）适用于公路桥梁伸缩装置整体力学性能的测试。
试验系统由机架、测力装置、液压装置、控制装置、数据采集与显示装置、安全装置等组成，其结构示意图如图1所示。
试验系统以液压方式施加荷载，采用闭环控制方式测量公路桥梁伸缩装置的力学性能。
6
S
图1 试验系统结构示意图
JT
一机架； 2--测力装置； 5-——数据采集与显示装置； 3-液压装置； 6-安全装置
4-控制装置：
4计量性能要求 4.1硬度
机架加载压盘的硬度应不低于55HRC。
1 JJG（交通）161—2020
4.2试验力的分辨力
测力装置的试验力相对分辨力应不大于0.5%。 4.3试验力的各项最大允许误差
测力装置的试验力各项最大允许误差应符合表1的规定。
表1试验力的各项允许误差
示值相对误差
示值重复性相对误差
零点相对误差
± 1.0%
1.0%
±0.1%
5 通用技术要求 5.1外观
试验系统的外观应洁净，无明显的毛刺及损伤 5.2铭牌
试验系统的铭牌应清晰，内容包括：仪器名称、厂家、型号、出厂编号等。 5.3数据采集与显示装置
应能采集并显示摩阻力值，显示的数据和图形应清晰、易于读取。 6计量器具控制 6.1检定条件 6.1.1检定环境条件
检定环境条件如下： a)环境温度：10℃~35℃； b)环境湿度：不大于85%RH。
6.1.2检定器具
检定器具包括： a）标准测力仪：量程不小于200kN，准确度等级不低于0.3级； b)硬度计：量程不小于40HRC,分度值不大于0.1HRC； c）秒表：测量范围为0min~30min，分度值不大于0.1s。
6.2检定项目
试验系统的检定项目见表2，检定记录表格式见附录A。
表2试验系统检定项目一览表首次检定
后续检定
使用中检查
检定项目
外观铭牌
+ + + + +
+ + + + +
+ + + 1
数据采集与显示装置
硬度试验力的分辨力
2 JJG（交通）161—2020
表2(续）
首次检定
后续检定
检定项目试验力的示值相对误差
使用中检查
+ + +
+ + +
试验力的示值重复性相对误差
试验力的零点相对误差注：凡需检定的项目用“+”表示，不需检定的项目用“-”表示，
6.3检定方法 6.3.1外观
采用目测和手感检查外观。 6.3.2铭牌
采用目测检查铭牌。
6.3.3数据采集与显示装置
启动试验系统.施加荷载，目测检查。
6.3.4硬度
在加载压盘工作表面，选取3个不同的位置点，采用硬度计分别测量，以算术平均值作为测量结果。 6.3.5试验力的分辨力
启动试验系统，读取试验力的分辨力r.按式（1）计算相对分辨力。
(1)
?
× 100%
F.
式中： a
试验力的相对分辨力；试验力的分辨力，kN：
r
F，一试验力测量范围的下限值，kN,按照JJG139的规定确定.1级试验系统的测量
范围下限值为200r。
6.3.6试验力的各项最大允许误差
试验步骤如下： a）将标准测力仪与测力装置连接，并施加最大荷载3次 b）从最大试验荷载的20%开始，选取5个测试点，测点宜均匀分布， c）对测力装置与标准测力仪调零后，按试验荷载递增顺序逐点进行测试，至最大试验
荷载后开始卸载，直至试验荷载完全卸除。
d)重复步骤b）~d)3次.计算5个测试点的试验力示值相对误差、示值重复性相对误差。
e）分别读取测力装置的示值F，和标准测力仪的示值f按式（2）计算试验力的单次相对示值误差。
fi-F
(2) 3
× 100%
8. :
F;
