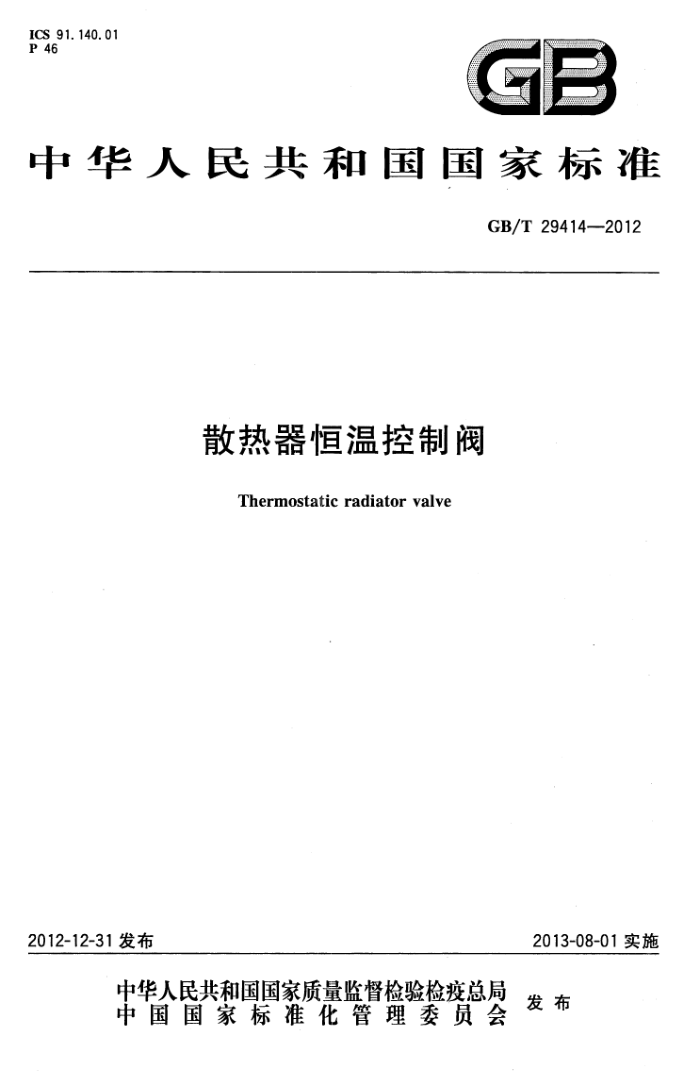

ICS 91.140.01 P 46
GB
中华人民共和国国家标准
GB/T29414—2012
散热器恒温控制阀
Thermostatic radiator valve
2013-08-01实施
2012-12-31发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 29414—2012
目 次
前言范围 2规范性引用文件 3 术语和定义
1
结构、分类与型号要求 6 试验方法
4 5
检验规则· 8 标志、使用说明书和合格证 9 包装、运输和贮存附录A（规范性附录）散热器恒温控制阀基本尺寸附录B（规范性附录）散热器恒温控制阀调节性能试验方法
7
12 13 14 15 16 GB/T29414—2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准使用重新起草法参照EN215:2006《散热器恒温控制阀》，与EN215：2006的一致性程度为
非等效。
本标准由中华人民共和国住房和城乡建设部提出。 本标准由全国暖通空调及净化设备标准化技术委员会(SAC/TC143)归口。 本标准负责起草单位：中国建筑科学研究院。 本标准参加起草单位：建设部供热质量监督检验中心、北京市建筑设计研究院、北京建筑节能与建
筑材料管理办公室、天津市供热办公室、丹佛斯（上海）自动控制有限公司、欧文托普阀门系统（北京）有限公司、埃迈贸易（上海)有限公司、北京霍尼韦尔节能设备有限公司、北京金房暖通节能技术有限公司、 东阳市华恒温控器厂、浙江盾安阀门有限公司、浙江盛世博扬阀门工业有限公司、盛世博扬（上海）暖通科技有限公司、广州海鸥卫浴用品股份有限公司、佛山市南海知行机电发展有限公司、无锡市惠山华宏自动控制有限公司、嘉科米尼采暖制冷科技（北京）有限公司、天津华创源科技有限公司、浙江慧康暖通设备有限公司、广州新菱（佛冈）自控有限公司、浙江沃孚阀门有限公司、北京联商同创科技有限公司。
本标准主要起草人：黄维、何莹、万水娥、田桂清、田雨辰、李晓鹏、马学东、冯铁栓、张军工、丁琦、 楼向阳、赵明祥、孔祥智、黄军、高大勇、余耀德、唐勇彪、唐萍、孟宇、李、苏辉本、陈鸣、谭骞。 GB/T29414—2012
散热器恒温控制阀
1范围
本标准规定了散热器恒温控制阀（以下简称恒温阀)的术语和定义；结构、分类与型号；要求；试验方法；检验规则；标志、使用说明书和合格证，以及包装、运输和贮存。
本标准适用于民用建筑供暖系统中，通过自力式动作控制流经采暖散热器的热水流量，用以实现室温调控的恒温阀（水温95℃以下），不适用于电动等其他驱动形式的控温阀门。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T5231加工铜及铜合金牌号和化学成分 GB/T7306.155°密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹 GB/T7306.255°密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹 GB/T730755°非密封管螺纹 GB/T9969工业产品使用说明书总则 GB/T12220 通用阀门标志 JB/T6169金属波纹管
3术语和定义
以下术语和定义适用于本文件。
3. 1
散热器恒温控制阀thermostaticradiatorvalve 与采暖散热器配合使用的一种专用阀门，由阀头和阀体组成，通过其阀头温包感应环境温度驱动阀
体动作，调节流经散热器的热水流量，从而实现室温的恒温控制和自主调节。 3. 2
温包sensor 在恒温阀阀头中感受环境温度变化并产生驱动力的部件。
3.3
开启曲线openingcurve 在保持恒温阀设定温度不变、前后压差不变的条件下，通过逐渐降低环境温度使恒温阀做开启动
作，开启过程中得出的温度-流量特性曲线。 3. 4
关闭曲线closingcurve 在保持恒温阀设定温度不变、前后压差不变的条件下，通过逐渐升高环境温度使恒温阀做关闭动
作，关闭过程中得出的温度-流量特性曲线。
1 GB/T29414—2012
3.5
开启温度openingtemperature 开启曲线中零流量点所对应的温度值。
3. 6
关闭温度closingtemperature 关闭曲线中零流量点所对应的温度值。
3.7
理想曲线theoretical curve 将实测的开启曲线或关闭曲线按特定作图方法经回归处理后绘制出的、用以表示温度和流量关系
的直线。 3.8
S点temperaturepoint 理想曲线上零流量点所对应的温度值，
3.9
特性流量 characteristic flow rate(gms) 在恒温阀前启压差为0.01MPa时的温度-流量曲线上，温度比S点低-2K时所对应的流量。
3. 10
公称流量 /nominalflowrate(qmn) 恒温阀在静压为0.1MPa，阀前后压差为0.01MPa，阀头温度设定在中间刻度时，开启曲线上的特
性流量。
对带预设定功能的恒温阀，其公称流量是指预设装置设定在最大值时的特性流量值。 3. 11
滞后hysteresis 开启曲线和关闭曲线在公称流量下所对应的不同温度之差。
3. 12
压差影响differentialpressureinfluence 恒温阀在不同压差下的两条关闭曲线上S点之间的温差。
3.13
静压影响influenceof staticpressure 恒温阀在不同静压下的两条关闭曲线上在公称流量下所对应的不同温度之差，
4结构、分类与型号
4.1产品结构
恒温阀主要由恒温阀阀头和恒温阀阀体组成，见图1， GB/T29414—2012
进水方向
说明： A B
恒温阀阀头：恒温阀阀体；一温包；温度设定器；温度设定标尺；一阀芯；一阀座；螺母或活接头；一尾管；一阀杆；密封件。
2 3
5
6
7
8 9
图1内置温包式恒温阀结构示意图
4.2分类 4.2.1 恒温阀阀头分类如下：
a）内置温包式：感温温包在阀头内，可与阀体直接连接的构造，见图2a）。 b）外置温包式：温度设定器与执行器一体构造，温包独立外置，二者之间通过毛细管连接的构造，
见图2b)。 c) 远程调控式：感温温包与温度设定器成一体并外置，通过毛细管与执行器连接的构造，见
图2 c)。
3 GB/T29414—2012
b)
图2不同型式的恒温阀头示意图
4.2.2恒温阀阀体分类如下：
a）：按公称直径可分为：DN10、DN15、DN20、DN25。 b）；按阀体连接形式可分为：
。角型连接，见图3a)； 。直通连接，见图3b)； 。其他（三通连接、H型连接、散热器内置型等）。
c) 按阀体功能可分为：
。预设定式恒温阀：恒温阀阀体具有预设阻力调节的功能；
非预设定式恒温阀：恒温阀阀体不具有预设阻力调节的功能
b)
a.
图3不同型式的连接方式示意图 GB/T29414—2012
4.3型号
HW- 口 0-0-0
长度系列,D或F系列恒温阀阀头类型，内置省略，W外置，Y--远程公称直径用数字表示：10、15、20、25 -预设定功能：无预设定功能省略，S-有预设定功能连接形式：直通省略，J一角型，3一三通型，H一H型， N一内置型，Q一其他(需说明) 散热器恒温阀，用“恒温”汉语拼音大写字头表示
型号示例： HW-JS25-W-D：恒温阀由DN25mm的角型预设定式阀体，与外置温包式阀头构成，基本尺寸符合D系列。 HW-15-F：恒温阀由DN15mm的直通型无预设定式阀体，与内置温包式阀头构成，基本尺寸符合F系列。
5要求
5.1一般要求 5.1.1外观和动作要求 5.1.1.1阀体表面应无可见裂纹或夹层、疏松、夹砂等缺陷，不应有影响美观的磕、碰、划伤或锈蚀。 5.1.1.2文字、图形符号、型号、示值和刻度线应清晰、端正和牢固。 5.1.1.3温度设定器不应松动、歪斜，启闭应轻松、连续可调，不应有卡阻现象。 5.1.1.4恒温阀管道装配连接件应有活接作用和密封作用。 5.1.1.5恒温阀阀体结构应符合对其在线检修和清堵的要求。 5.1.1.6恒温阀阀体出厂包装中应配有保护帽，保护帽上应有开启/关闭旋转方向指示，保护帽应起到手动调节和关闭阀门的作用。 5.1.1.7恒温阀阀体结构长度宜符合附录A中关于阀门长度的要求。 5.1.2温度设定器设定范围 5.1.2.1最大设定温度不应大于28℃。 5.1.2.2最小设定温度范围应为5℃~16℃。 5.1.2.3工作介质温度：4℃～95℃。 5.1.3额定压力
恒温阀工作介质额定压力不应低于1.0MPa。 5.1.4材料要求 5.1.4.1恒温阀中使用的金属材料、塑料材料和密封材料等，应满足在供暖系统中的耐老化和耐锈蚀的要求，在供暖工作温度下应具有足够的机械强度。 5.1.4.2管路螺纹连接应符合GB/T7306.1、GB/T7306.2和GB/T7307中的相关规定。
5
