ICS 77.040.99 H 13
GB

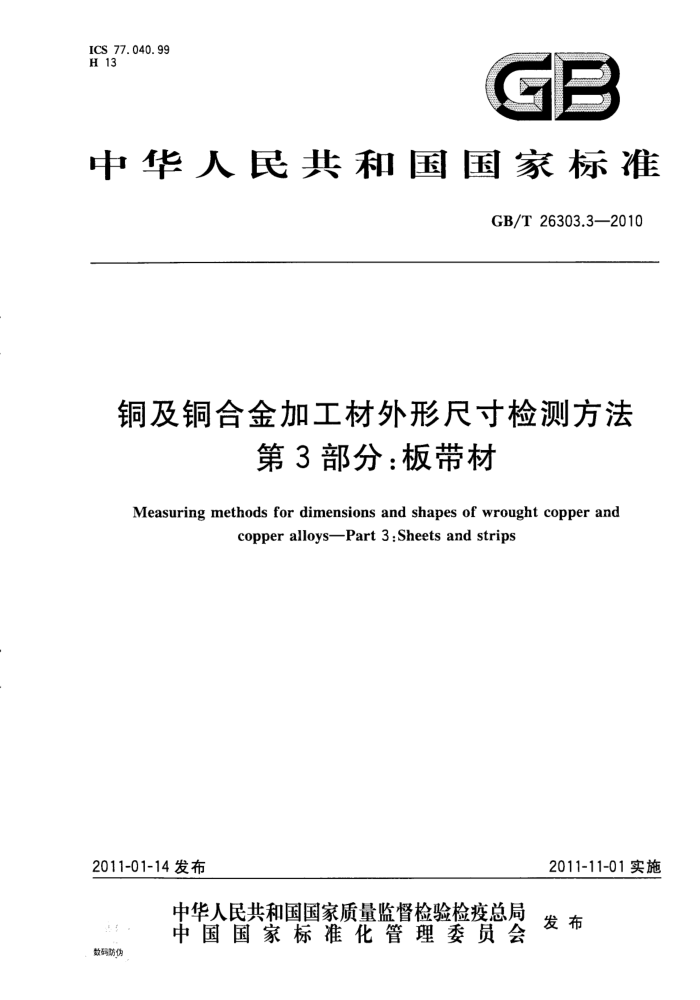

中华人民共和国国家标准
GB/T26303.3—2010
铜及铜合金加工材外形尺寸检测方法
第3部分：板带材
Measuring methods for dimensions and shapes of wrought copper ano
copper alloys-Part 3 :Sheets and strips
2011-11-01实施
2011-01-14发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
数码防伪 GB/T 26303.3—2010
前言
GB/T26303《铜及铜合金加工材外形尺寸检测方法》共有三部分：
-GB/T26303.1铜及铜合金加工材外形尺寸检测方法 第1部分：管材； —GB/T26303.2铜及铜合金加工材外形尺寸检测方法 第2部分：棒、线、型材； -GB/T26303.3铜及铜合金加工材外形尺寸检测方法 第3部分：板带材。
本部分为第3部分。 本部分由中国有色金属工业协会提出。 本部分由全国有色金属标准化技术委员会归口。 本部分由中铝洛阳铜业有限公司负责起草。 本部分由宁波金田铜业（集团)股份有限公司参加起草。 本部分主要起草人：朱迎利、余建华、孙水珠、孟惠娟、朱景明、赵万花、洪燮平、张守宁。
I GB/T 26303.32010
铜及铜合金加工材外形尺寸检测方法
第3部分：板带材
1范围
GB/T26303的本部分规定了铜及铜合金板带材外形尺寸检测的仪器及量具、试样制备、检测环境条件、检测方法、检测报告等内容。
本部分适用于铜及铜合金板带材外形尺寸的检测。 2术语和定义
下列术语及定义适用于本部分。
2. 1
厚度 thickness 板带材上、下两平行平面之间的垂直距离。
2. 2
宽度 width 板带材的一个侧边至与之相对应的另一侧边之间的垂直距离。
2. 3
长度 length 板材沿纵向一端到另一端的垂直距离。
2. 4
平整度 flatness 板材与平整平面之间的最大垂直距离。
2. 5
侧边弯曲度 edgewisecurvature 在一定长度内，板带材侧边弯曲弧弧高。
2.6
纵向卷曲度（卷弯）longtitudinalcurl（coilset）带材卷曲端与基准平面之间的最大垂直距离。如图1中t所示。
平板
总定
77777777777777 图1纵向卷曲度（卷弯）示意图
- GB/T26303.3—2010
2.7
扭曲度 twist 带材纵向悬垂端与基准平面之间的夹角或悬垂端两侧与基准平面最大垂直距离的差值。如图2
所示。
挡块
平板
一悬垂端与垂直平板间的夹角； b- 一带材宽度；
一悬垂端两侧与基准平面最大垂直距高差。
r
图2 扭曲度示意图
2. 8
横弯crossbow 带材横截面弓起的最大弧高。如图3所示。
W
W- 试样宽度； d—横弯。
图3横弯示意图
2.9
毛刺burrs 板带材边部因剪切或锯切产生的凸起部分。
2 GB/T26303.3--2010
2. 10
圆角半径 coner radius 板带材横截面上连接相交两边的圆孤的弧线到圆心的距离。
2. 11
圆边半径 radius of rounded edge 板带材侧边为圆弧时，圆弧的弧线到圆心的距离。
2. 12
斜角角度 angle U型带材凹槽或T型带材突台两侧边与垂直平面的夹角。如图4中θ角所示。
21
a）U型带
量
b)T型带
C-槽底宽或台底宽 --斜角角度；
R、R2- 圆角半径。
图4异型带的斜角角度、槽底宽或台底宽示意图
3 GB/T26303.3—2010
2. 13
槽底宽或台底宽widthofthesuddenunitorgroove U型带材凹槽或T型带材突台两侧边与底边两交点间的距离。如图4中C所示。
3测量仪器及量具
3.1 测量仪器及量具的精度应满足产品尺寸测量精度的要求。 3.2 测量仪器及量具的各项性能应处于完好状态，具有有效的检定合格证书（或合格标识）。 3.3 各检测项目所使用的测量仪器、量具应符合表1的规定。
表1各检测项目所使用的测量仪器、量具
检测项目
测量仪器及盘具数显千分尺外径千分尺
厚度厚度厚度、宽度、侧边弯曲度宽度、侧边弯曲度、纵向卷曲度、扭曲度宽度、长度圆角半径、圆边半径侧边弯曲度、纵向卷曲度、扭曲度毛刺、角度、圆弧半径、槽底宽、台底宽、横弯毛刺、角度、圆弧半径、槽底宽、台底宽
游标卡尺钢直尺钢卷尺半径样板（R规）
平板显微镜投影仪
试样制备
板带材厚度、宽度、长度及板材的侧边弯曲度、平整度可不需制样直接在成品上检测，其他检测项目应按表2规定制取试样。
表2制取样试样尺寸
检测项目带材侧边弯曲度纵向卷曲、扭曲度
制样要求
长度：大于规定长度200mm
试样应无毛刺等影响测量的缺陷，试样的横截面应与纵边垂直
长度：大于规定长度长度：小于100mm 宽度：20mm~50mm，长度：50mm±2mm
横向弯曲
毛刺
试样应标明检测位置并清洗、晾干
试样的横截面应与纵向垂直，横截面表面应用砂纸磨平，不应有变形、 毛边等影响测量结果的缺陷
圆角半径、圆边半径、槽底宽、
长度：30mm~50mm
台底宽、斜角角度
5 检测环境条件
一般尺寸测量在室温下进行，有检测环境要求的检测项目，应按照相应要求进行。
4
