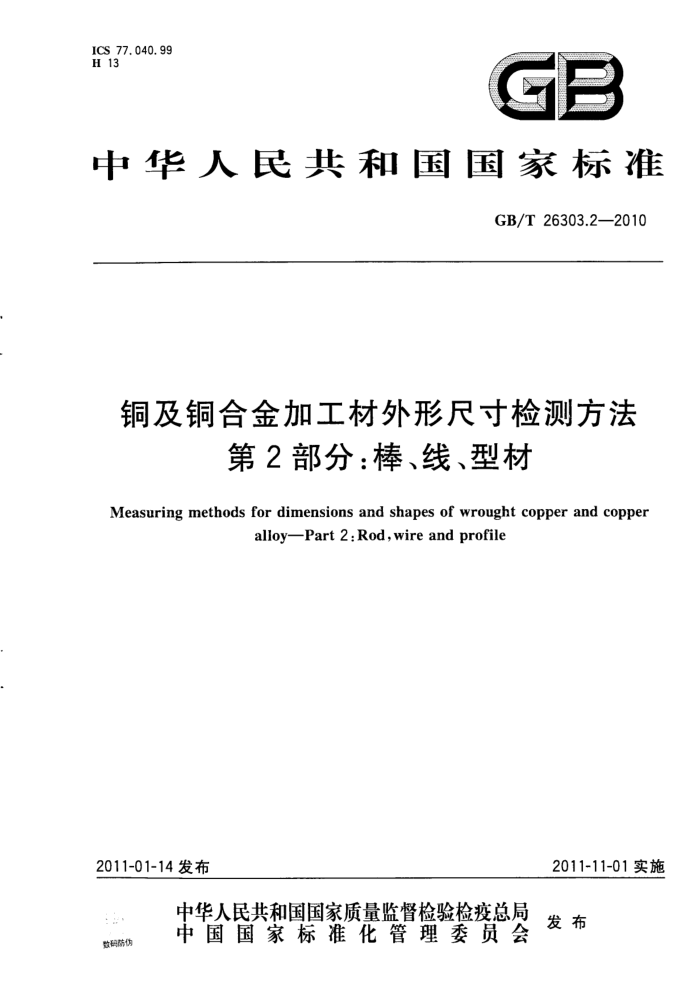

中华人民共和国国家标准
GB/T 26303.2—2010
铜及铜合金加工材外形尺寸检测方法
第2部分：棒、线、型材
Measuring methods for dimensions and shapes of wrought copper and copper
alloyPart 2:Rod,wire and profile
2011-11-01实施
2011-01-14发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
数码防伪 GB/T 26303.2—2010
前言
GB/T26303《铜及铜合金加工材外形尺寸检测方法》共有三部分：
-GB/T26303.1铜及铜合金加工材外形尺寸检测方法 第1部分：管材；一-GB/T26303.2铜及铜合金加工材外形尺寸检测方法 云第2部分：棒、线、型材；
GB/T26303.3铜及铜合金加工材外形尺寸检测方法 第3部分：板带材。 本部分为第2部分。 本部分由中国有色金属工业协会提出。 本部分由全国有色金属标准化技术委员会归口。 本部分由宁波博威集团有限公司、浙江海亮股份有限公司负责起草。 本部分由宁波长振铜业有限公司、宁波金田铜业（集团)股份有限公司、上海飞轮实业有限公司参加
起草。
本部分主要起草人：刘庆、谢识才、张明、冯焕锋、姜绍军、蔡泊华、胡仁昌、刘剑、王永如、郭莉。
I GB/T26303.2—2010
铜及铜合金加工材外形尺寸检测方法
第2部分：棒、线、型材
1范围
GB/T26303的本部分规定了铜及铜合金棒、线、型材外形尺寸的检测仪器及量具、试样制备、检测环境条件及检测方法、检测报告等。
本部分适用于铜及铜合金圆形棒线材、非圆形棒线材和型材的外形尺寸的检测。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4909.2裸电线试验方法第2部分：尺寸测量 GB/T11086-1989铜及铜合金术语
3术语和定义
下列术语和定义适用于本部分。
3. 1
棒rod/bar 沿整个长度方向上具有均一的横截面，以直状供应的实心加工产品。直径等于和小于12mm的拉
制棒也可成卷供应。
横截面形状有：圆形、椭圆形、正方形、矩形、等边三角形和正多边形，见图1。 ［GB/T11086—1989,定义4.2]
矩形
圆形
椭圆形
正方形
近似矩形
正多边形
图1棒材和线材横截面示意图
3. 2
线wire 沿整个长度方向上具有均一的横截面，以卷状供应的实心加工产品。
1 GB/T26303.2—2010
横截面形状有：圆形、椭圆形、正方形、矩形、等边三角形和正多边形，见图1。 [GB/T11086-1989,定义4.3]
3.3
型材profile 沿整个长度方向上具有均一的横截面，而横截面形状不同于棒、线、管、板、带材的加工产品。型材
以直状或卷状供货。
[GB/T11086—1989,定义4.6] 3.3. 1
空心型材hollowprofile 横截面有一个或多个封闭通孔，但横截面形状与管材不同的型材。空心型材横截面示例见图2。 [GB/T11086-—1989,定义4.6.1]
R
图2空心型材横截面示意图
3.3.2
实心型材 solid profile 横截面上无任何封闭通孔的型材。实心型材横截面示例见图3。 [GB/T11086-1989,定义4.6.2]
Y形
D形
8字形
锁形
锁形
楷形
工字形图3 实心型材横截面示意图
T形
角形 GB/T26303.2—2010
3. 4
直径diameter 通过圆形棒线材横截面圆心的弦长。
3. 5
平均直径 averagediameter 圆形棒线材任一横截面上最大直径和最小直径的平均值。
3. 6
内径insidediameter 通过空心型材横截面内孔圆心的弦长。
3.7
圆度roundness 指圆形棒线材任一横截面上最大和最小直径之差。
3.8
对边距distancebetweenparallel surfaces 多边形棒材相对两平行面间的垂直距离。
3. 9
宽边broadside 对于扁线或矩形棒材，相对较窄的两平面间的垂直距离。
3. 10
窄边narrowside 对于扁线或矩形棒材，相对较宽的两平面间的垂直距离。
3.11
直度straightness 在规定的长度上所出现的最大弧深。
3. 12
侧面弯曲度edgewisecurvature 对于非等边形棒线材或型材，在规定的长度上侧面所出现的最大弧深。
3. 13
曲面间隙 nonplanarinterspace 沿宽度方向，型材曲面与标准弧样板之间的最大间隙。
3. 14
平面间隙 planeinterspace 型材放在平板上，沿宽度方向，型材底面与平板之间的最大间隙。
3. 15
长度lengths 从棒、线、型材一端，沿与轴线相平行的方向到另一端之间的距离。
3. 16
轴长 axial length 横截面呈轴对称的非圆形棒线材（如近似矩形、椭圆形等）和型材（如8字形、锁形等)的对称轴线的
长度，见图4。
3 GB/T26303.2—2010
+
4 一
V
锁形
锁形
近似矩形
椭圆形
8字形
长轴；
a b短轴。
图4轴长示意图
3. 17
棒材扭拧度rodtwist 多边形棒材在规定长度内两截面平行的两边相对扭转的最大垂直距离h（或角度α），见图5。
图5棒材扭拧度示意图
3. 18
型材扭拧度profiletwist 型材在规定长度内翘起端的两侧端点与平板间的间隙值T，与T。的差值，见图6。
图6型材扭拧度示意图
3. 19
切斜度cutthedegreeof inclination 棒材或型材经切割后，端面与横截面倾斜的最大垂直距离。
3. 20
圆角半径（R角） corner radius 型材或非圆棒线材截面中两条直线相交处的过渡圆弧的半径，见图7。
4
