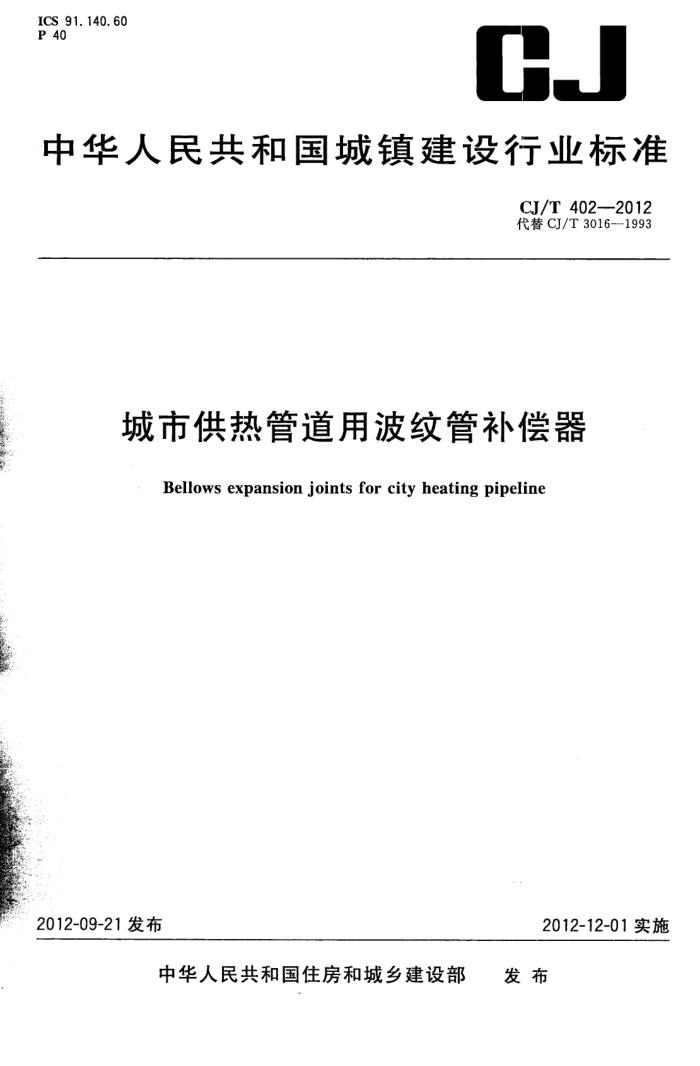

ICS 91.140.60 P 40
GJ
中华人民共和国城镇建设行业标准
CJ/T 402--2012 代替CJ/T3016---1993
城市供热管道用波纹管补偿器
Bellows expansion joints for city heating pipeline
2012-12-01实施
2012-09-21发布
中华人民共和国住房和城乡建设部 发布 CJ/T 402—2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准是对CJ/T3016—1993《城市供热管道用波纹管补偿器》的修订，与CJ/T3016--1993相比，
除编辑性修改外，主要技术变化如下：
新增了直埋波纹管补偿器和一次性波纹管补偿器的相关技术要求内容；修改了产品标记、公称直径范围、补偿量范围、设计疲劳寿命等；一取消了产品质量分等要求。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部供热标准化技术委员会归口。 本标准起草单位：城市建设研究院、北京市煤气热力工程设计院有限公司、中国船舶重工集团公司
第七二五研究所、天津市热电设计院、南京晨光东螺波纹管有限公司、北京弗莱希波·泰格波纹管有限公司、无锡市金龙波纹补偿器厂。
本标准主要起草人：吕士健、冯继蓓、杨健、闫廷来、郭幼农、陈立苏、王岩、蒋华、孙蕾。 本标准所代替标准的历次版本发布情况为： -CJ/T3016—1993。 CJ/T402—2012
城市供热管道用波纹管补偿器
1范围
本标准规定了城市供热管道用波纹管补偿器（又称波纹管膨胀节）的术语和定义、分类和标记、要求、试验方法、检验规则、标志、包装、运输及贮存等。
本标准适用于设计压力小于或等于2.5MPa，设计温度小于或等于350℃城市供热管道用波纹管补偿器的制造和检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T699优质碳素结构钢 GB/T700碳素结构钢 GB/T985.1 气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口 GB/T1591 低合金高强度结构钢 GB/T3077 合金结构钢 GB/T12777—2008金属波纹管膨胀节通用技术条件 JB4730.2一2005承压设备无损检测第2部分：射线检测 JB4730.3—2005 承压设备无损检测第3部分：超声检测
3术语和定义
下列术语和定义适用于本文件。
3. 1
直埋波纹管补偿器directlyburiedbellowexpansionjoint 直接埋设于土壤中，用于补偿管道热位移的波纹管补偿器。
3.2
一次性波纹管补偿器singleactionbellowexpansionjoint 仅用于补偿直埋敷设管道预热时的位移，位移到位后焊接成整体，承受管道荷载的波纹管补偿器。
3.3
补偿量最少分级数 minimum number of grading for compensation quantity 波纹管补偿器在规定的最大设计补偿量之内可供用户选择的设计补偿量最少档次。
4分类和标记
4.1分类 4.1.1轴向补偿器
在工作时产生轴线方向的变形，主要用于补偿与补偿器轴线相同管段的位移。 CJ/T402--2012
4.1.2横向补偿器
在工作时产生与轴线垂直方向的变形，用于补偿与补偿器轴线垂直管段的位移。 4.1.3角向补偿器
成组安装；在工作时每个补偿器产生角偏转，补偿器组可补偿多方向管段的位移。
4.2标记 4.2.1 标记的构成及含义
标记的构成及含义应符合下列规定：
回口口 一
补偿量（mm或）公称直径（mm）公称压力（MPa）波纹管型式（见表1) 结构特征（见表2) 产品类型 由Z、H、J分别表示轴向、横向、角向产品代号 表示城市供热管道用
表1 波纹管型式和代号
波纹管型式无加强U型加强U型
代号 U J
备注
承受外压时不宜采用
表 2 结构特征和代号
代号 N W M Y P 2 J F L D Q
产品类型
结构特征内压型外压型直埋型一次补偿型
备注
轴向Z
旁通压力平衡型直管压力平衡型复式铰链型复式万向铰链型复式拉杆型单式铰链型单式万向铰链型
受力构件应承受内压推力和管线作用到补偿器上的外力
横向H
角向J
2 CJ/T402--2012
4.2.2标记示例
CZWU1.6-500-150 表示：公称压力1.6MPa、公称直径500mm、补偿量150mm的外压轴向位移、波纹管补偿器型式
为无加强U型的城市供热管道用波纹管补偿器。
5 要求
5.1 波纹管补偿器公称压力分级应为0.6MPa、1.0MPa、1.6MPa、2.5MPa。 5.2直埋波纹管补偿器和一次性波纹管补偿器适用于预制直埋热水管道。 5.3波纹管补偿器公称直径范围应为50mm~1400mm。 5.4补偿量 5.4.1 设计最大轴向、横向补偿量及补偿量最少分级数应符合表3的规定。
表3设计最大轴向、横向补偿量及补偿量最少分级数
公称直径/mm
补偿量最少分级数
设计最大轴向、横向补偿量/mm
?
50~65 80~125 150~300 350~500 600~900 1000~1400
160 240 320 380 420 480
3 4 4: 5 6
5.4.2 设计最大角向补偿量及补偿量最少分级数应符合表4的规定。
表4设计最大角向补偿量及补偿量最少分级数
公称直径/mm 50~600 700~1400
设计最大角向补偿量/
补偿量最少分级数
16 12
4 4
5.5材料 5.5.1波纹管材料应按工作介质、外部环境等工作条件选用。宜采用06Cr19Ni10、06Cr18Ni11Ti、 06Cr17Ni12Mo2、022Cr17Ni12Mo2等材料，其性能应符合GB/T12777-2008中5.1.1条的规定。 5.5.2受压筒节材料应与热网管道材料相同或优于热网管道材料。 5.5.3受力构件材料按工作条件选用。可采用碳素结构钢、低合金结构钢、合金结构钢，其性能应符合 GB/T699、GB/T700,GB/T1591、GB/T3077的规定。 5.5.4不易经常保养或在腐蚀性环境中使用的补偿器，其受力构件材料可由供需双方协议规定，当供需双方无协议规定时，应采用耐腐蚀材料。 5.6设计疲劳寿命
城市供热管道用波纹管补偿器的设计疲劳寿命应大于500次；间歇运行的管道及停送频繁的供热系统，根据实际运行情况确定，且应大于500次。波纹管设计疲劳寿命的计算方法应按GB/T12777的规定执行。
3
