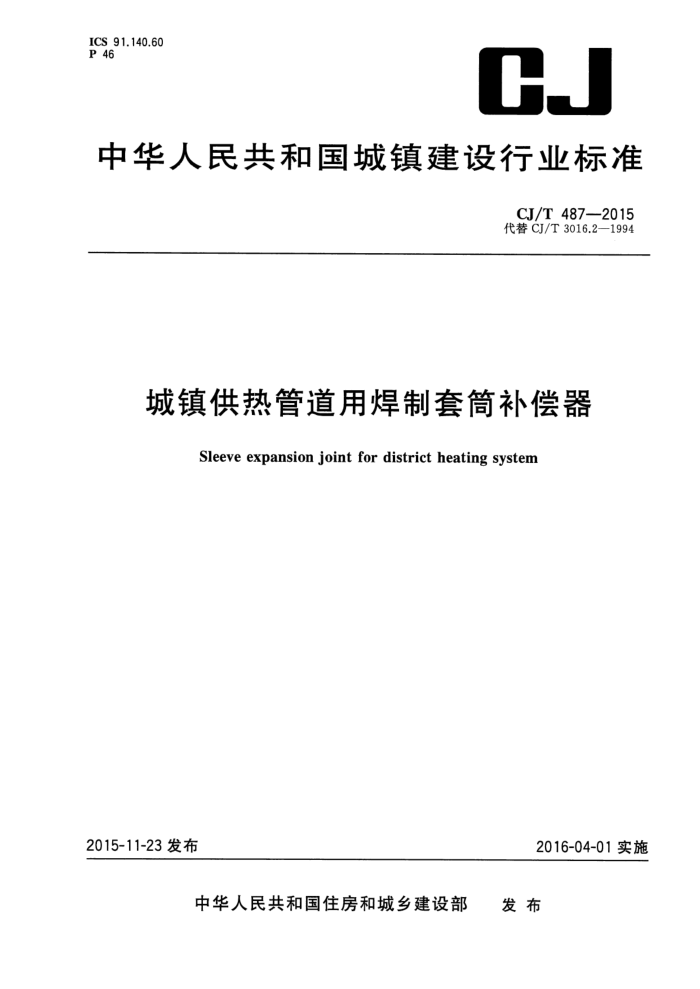

ICS 91.140.60 P 46
CJ
中华人民共和国城镇建设行业标准
CJ/T487—2015 代替CJ/T3016.2—1994
城镇供热管道用焊制套筒补偿器
Sleeve expansion joint for district heating system
2016-04-01实施
2015-11-23发布
中华人民共和国住房和城乡建设部 发布 CJ/T487—2015
目 次
前言 1 范围 2 规范性引用文件
术语和定义 4 分类和标记 5 一般要求要求
:
3
.
...
8
6 7
试验方法 8 检验规则 9 干燥与涂装· 10 标志、包装、运输和贮存
12 ...13
13 CJ/T487—2015
前言
本标准按照GB/T1.1—2009给出的规则起草本标准代替CJ/T3016.2—1994《城市供热补偿器焊制套筒补偿器》。与CJ/T3016.2—1994相比
主要技术变化如下：
新增了术语、分类及型号标记方法；增加了设计位移循环次数要求及试验方法；修改了公称直径范围、补偿量范围、密封材料要求、尺寸偏差等。
-
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部供热标准化技术委员会归口。 本标准起草单位：北京市煤气热力工程设计院有限公司、航天晨光股份有限公司、洛阳双瑞特种装
备有限公司、北京市建设工程质量第四检测所、大连益多管道有限公司、北京市热力集团有限责任公司、 沈阳市浆体输送设备制造有限公司、昊天节能装备有限责任公司。
本标准主要起草人：贾震、冯继蓓、孙蕾、蔺百锋、张爱琴、白冬军、贾博、郭姝娟、于海、金南、郑中胜、 范昕、朱正。
本标准所代替标准的历次版本发布情况为： CJ/T3016.2—1994。
I CJ/T487—2015
城镇供热管道用焊制套筒补偿器
1范围
本标准规定了城镇供热管道用焊制套筒补偿器的术语和定义、分类和标记、一般要求、要求、试验方法、检验规则、干燥与涂装、标志、包装、运输和贮存。
本标准适用于设计压力不大于2.5MPa，热水介质设计温度不大于200℃，蒸汽介质设计温度不大于350℃，管道公称直径不大于1400mm，仅吸收轴向位移的城镇供热管道用焊制套筒补偿器的生产和检验等。
本标准不适用于生活热水介质。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB150.2压力容器第2部分：材料 GB150.3 压力容器第3部分：设计 GB/T197 普通螺纹公差 GB713锅炉和压力容器用钢板 GB/T985.1气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口 GB/T985.2 埋弧焊的推荐坡口 GB/T1804一2000一般公差未注公差的线性和角度尺寸的公差 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T 3274 碳素结构钢和低合金结构钢热轧厚钢板和钢带 GB/T4237 不锈钢热轧钢板和钢带 GB/T8163 输送流体用无缝钢管 GB/T9286一1998色漆和清漆漆膜的划格试验 GB/T11379 金属覆盖层 工程用铬电镀层 GB/T12834 硫化橡胶性能优选等级 GB/T13912 金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法 GB/T13913 金属覆盖层化学镀镍-磷合金镀层规范和试验方法 GB/T14976 流体输送用不锈钢无缝钢管 JB/T4711 压力容器涂敷与运输包装 JB/T7370 柔性石墨编织填料 JC/T1019 石棉密封填料 NB/T47013.2 承压设备无损检测 第2部分：射线检测 NB/T 47013.3 承压设备无损检测 第3部分：超声检测 NB/T47013.5 承压设备无损检测 第5部分：渗透检测
1 CJ/T 487—2015
3术语和定义
下列术语和定义适用于本文件。
3.1
套筒补偿器 器sleeveexpansionjoint 芯管和外套管能相对滑动，用于吸收管道轴向位移的装置。以下简称补偿器。
3.2
芯管slippipe 补偿器中可伸缩运动的内管。
3.3
外套管bodypipe 补偿器中容纳芯管伸缩运动的部件。
3.4
密封填料sealpacking 用以充填外套管与芯管的间隙，防止供热介质泄漏的材料。
3.5
填料函sealbox 外套管与芯管间填充密封填料的空间。
3.6
填料压盖 packingring 将密封填料压紧在填料函中的部件。
3.7
防脱结构 anti-dropstructure 保证补偿器在拉伸到极限位置时，芯管不被拉出外套管的部件。
3.8
设计位移循环次数designdisplacementcycles 补偿器位移达到设计补偿量，且密封不渗漏的伸缩次数。
3.9
压紧部件 clampingdevice 补偿器上用于压紧填料压盖的部件。
3.10
单向补偿器 singledirection sleeveexpansion joint 具有一个芯管的补偿器。
3.11
双向补偿器 doubledirection sleeveexpansion joint 具有两个相向安装的芯管，共用一个外套管的补偿器。
3.12
无约束型补偿器 noconstraintsleeveexpansionjoint 不能承受管道内介质所产生的压力推力的补偿器。
3.13
压力平衡型补偿器 pressurebalancingsleeveexpansionjoint 能承受管道内介质所产生的压力推力的补偿器。
