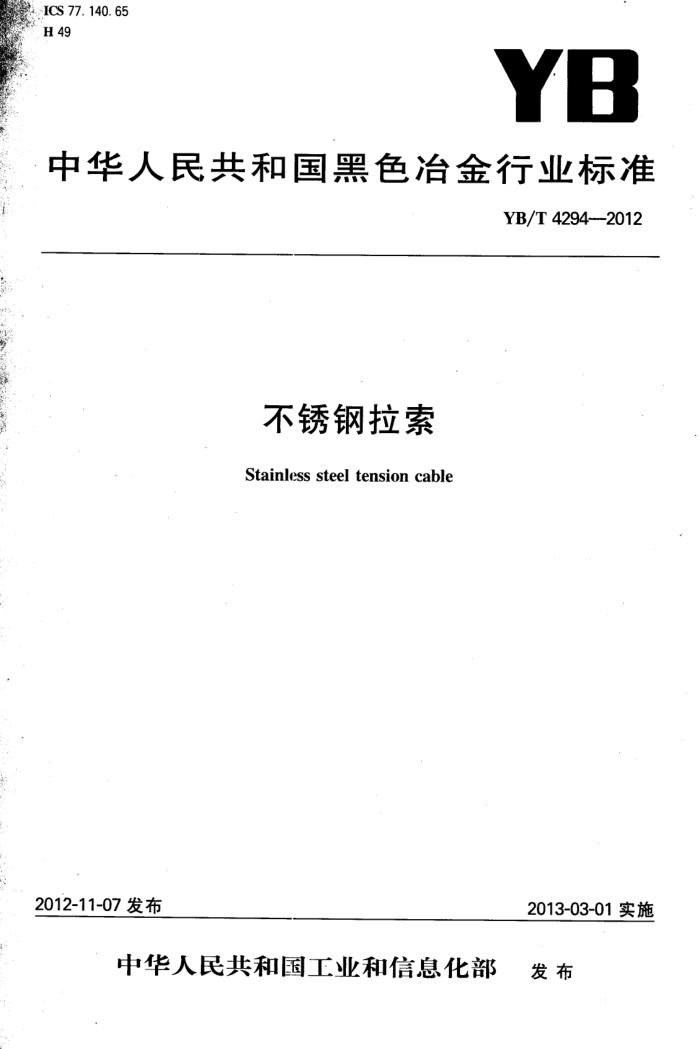

ICS77.140.65 H 49
YB
中华人民共和国黑色冶金行业标准
YB/T 4294-2012
不锈钢拉索 Stainless steel tension cable
2012-1.1-07 发布
2013-03-01实施
中华人民共和国工业和信息化部 发布 YB/T4294—2012
目 次
前言
范围 2规范性引用文件 3术语和定义 4分类和标记 5 要求· 6试验方法 7检验规则… 8产品标志、产品合格证书 9：包装、运输和贮存附录A（规范性附录） 。不锈钢钢绞线的最小破断拉力 YB/T4294—-2012
前 言
本标准按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。 本标准附录A为规范性附录。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183)归口。 本标准起草单位：广东坚朗五金制品股份有限公司、冶金工业信息标准研究院、宁波东天机械科技有
限公司、东莞市坚宜佳五金制品有限公司。
本标准主要起草人：杜万明、周臣、王玲君、鲁文杰、赵波、朱红斌、任翠英、尚景联、邵登乔。 本标准为首次发布。 YB/T4294—2012
不锈钢拉索
1 范围
本标准规定了不锈钢拉索的术语和定义、分类和标记、要求、试验方法、检验规则、产品标志、产品合格证书、包装、运输和贮存。
本标准适用于建筑预应力结构的不锈钢拉索。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T197—2003普通螺纹公差 GB/T1184—1996形状和位置公差未注公差值 GB/T1220不锈钢棒 GB/T1804-2000一般公差未注公差的线性和角度尺寸的公差 GB/T2100般用途耐蚀钢铸件 GB/T4226不锈钢冷加工钢棒 GB/T5796.4--2005梯形螺纹第4部分：公差 GB/T6414—1999铸件尺寸公差与机械加工余量 GB/T14436工业产品保证文件总则 GB/T24191钢丝绳实际弹性模量测定方法 GB/T25821—2010不锈钢钢绞线
3术语和定义
下列术语和定义适用于本文件。
3.1
不锈钢拉索stainless steeltensioncable 由不锈钢钢绞线和连接件组成，用于建筑结构中承受拉力的不锈钢组件，包括热铸型和压制型，见图
1、图2、图3。 3.2
连接件connector 不锈钢钢绞线两端与建筑结构连接的不锈钢组件，其型式有双耳固定式、单耳固定式、螺杆固定式、
双耳调节式、单耳调节式和螺杆调节式等。 3.2.1
双耳固定式连接件double-lugfixedconnector 不具备调节功能的双耳连接件型式，代号为DF，见图1。
3.2.2
双耳调节式连接件double-lugadjustableconnector 具备调节功能的双耳连接件型式，代号为DA，见图1。
1 YB/T4294—2012
la/
a/
16..1
DF
DA
说明：
-不锈钢钢绞线； DF-双耳固定式连接件； DA- 一双耳调节式连接件；
.
-
调节长度；一外露不锈钢钢绞线长度；
Le
--成品索长度。
图1DF-DA热铸型不锈钢拉索
LSF
LSA
说明：
不锈钢钢绞线； SF- 单耳固定式连接件； SA- 一单耳调节式连接件； 4 一调节长度；
.
一成品索长度。
图2SF-SA压制型不锈钢拉索
BA
LBF
说明：
不锈钢钢绞线； BF—--螺杆固定式连接件； BA——螺杆调节式连接件； .-调节长度；
L
一成品索长度。
图3BF-BA压制型不锈钢拉索
2 YB/T4294—2012
3.2.3
单耳固定式连接件single-lugfixedconnector 不具备调节功能的单耳连接件型式，代号为SF，见图2。
3.2.4
单耳调节式连接件single-lugadjustableconnector 具备调节功能的单耳连接件型式，代号为SA，见图2。
3.2.5
螺杆固定式连接件boltfixedconnector 不具备调节功能的螺杆连接件型式，代号为BF，见图3。
3.2.6
螺杆调节式连接件boltadjustableconnector 具备调节功能的螺杆连接件型式，代号为BA，见图3。
3.3
成品索长度productlength 不锈钢拉索两端连接件与建筑结构的连接部位（双耳调节式、双耳固定式、单耳调节式、单耳固定式
连接件的销轴中心，螺杆固定式、螺杆调节式连接件的螺杆端面之间的长度1，见图1、图2、图3。 3.4
锚索anchorage-cable 不锈钢钢绞线和两端索锚具构成的组件，包括热铸型和压制型，见图4、图5。
说明：
热铸型索锚具； 2- 一不锈钢钢绞线；
-
一锚索长度。
图4热铸型锚索
1
2
1
说明：
一压制型索锚具；不锈钢钢绞线：
2-
ls 锚索长度。
图5压制型锚索 YB/T4294-2012
3.5
索锚具cableanchor 用于锚固不锈钢钢绞线端头的不锈钢构件，包括热铸型和压制型，见图4、图5。
3.6
外移量outwarddisplacement 在轴向拉力作用下，不锈钢钢绞线与索锚具间产生相对位移的距离Im，l二m2一Iml。
Im(lm2)
外移
3
2
说明： 1 - 不锈钢钢绞线；一标识；
2- 3- 热铸型索锚具： Iml- -加载前，标识与索锚具端面之间的距离；
加载后，标识与索锚具端面之间的距离。
Lm2
图6外移示意图
3.7
滑移sliding 在轴向拉力作用下，不锈钢钢绞线与索锚具间产生相对位移，而使拉力无法正常施加的现象。
3.8
成品索破坏拉力breakingtensionofproduct 在轴向拉力作用下，不锈钢拉索出现钢丝断裂、滑移时，所能承受的最大轴向拉力，
4分类和标记 4.1分类与代号 4.1.1不锈钢拉索按锚索锚固方式分为：
a）压制型，代号为P； b) 热铸型，代号为H。
4.1.2 不锈钢拉索按两端连接件型式分为：
a) 双耳固定式-双耳调节式，代号为DF-DA； b): 单耳固定式-双耳调节式，代号为SF-DA； c) 螺杆固定式-双耳调节式，代号为BF-DA； d) 双耳调节式-双耳调节式，代号为DA-DA； e) 单耳调节式-双耳调节式，代号为SA-DA； f) 螺杆调节式-双耳调节式，代号为BA-DA；
4 YB/T4294—2012
g) 双耳固定式-单耳调节式，代号为DF-SA； h). 单耳固定式-单耳调节式，代号为SF-SA； i) 螺杆固定式-单耳调节式，代号为BF-SA； ji) 单耳调节式-单耳调节式，代号为SA-SA； k) 螺杆调节式-单耳调节式，代号为BA-SA； 1) 双耳固定式-螺杆调节式，代号为DF-BA； m) 单耳固定式-螺杆调节式，代号为SF-BA； n) 螺杆固定式-螺杆调节式，代号为BF-BA； o）螺杆调节式-螺杆调节式,代号为BA-BA。
4.2标记 4.2.1标记方法
不锈钢拉索 YB/T4294
成品索长度，mm 不锈钢钢绞线公称直径，mm 锚索锚固方式代号最小破断拉力，kN 两端连接件型式代号
4.2.2标记示例
示例：不锈钢拉索的标记示例。以符合YB/T4294，不锈钢钢绞线公称直径为36mm，成品索长度为 9500mm，两端连接件型式为螺杆固定式-双耳调节式，错锚索锚固方式为热铸型，最小破断拉力为946kN 的不锈钢拉索为例，其标记为：
不锈钢拉索YB/T4294BF-DA-946-H36X9500
5要求 5.1一般要求 5.1.1不锈钢钢绞线的性能和材料应符合GB/T25821一2010的规定。 5.1.2连接件的性能和化学成分应符合GB/T1220、GB/T2100、GB/T4226的规定，且压制型索锚具的材料断后伸长率不应小于25%，断面收缩率不应小于40%。连接件材料宜采用奥氏体型、奥氏体-铁素体型不锈钢。 5.1.3热铸型锚索的锚固用浇铸材料应采用低熔点锌铜合金，其化学成分应符合表1的规定。浇铸后，锌铜合金外表面应进行防腐处理。
表1锌铜合金化学成分化学成分（质量分数)/%
Cu 2±0.2
Zn 余量
其他元素总量
0. 04
注：合金熔点：380℃，浇铸温度：430℃土10℃。
5.2外观
不锈钢钢绞线表面应紧密、光洁、色泽均匀，连接件表面不允许有肉眼可视的裂纹、砂眼、锈蚀等缺
陷。
