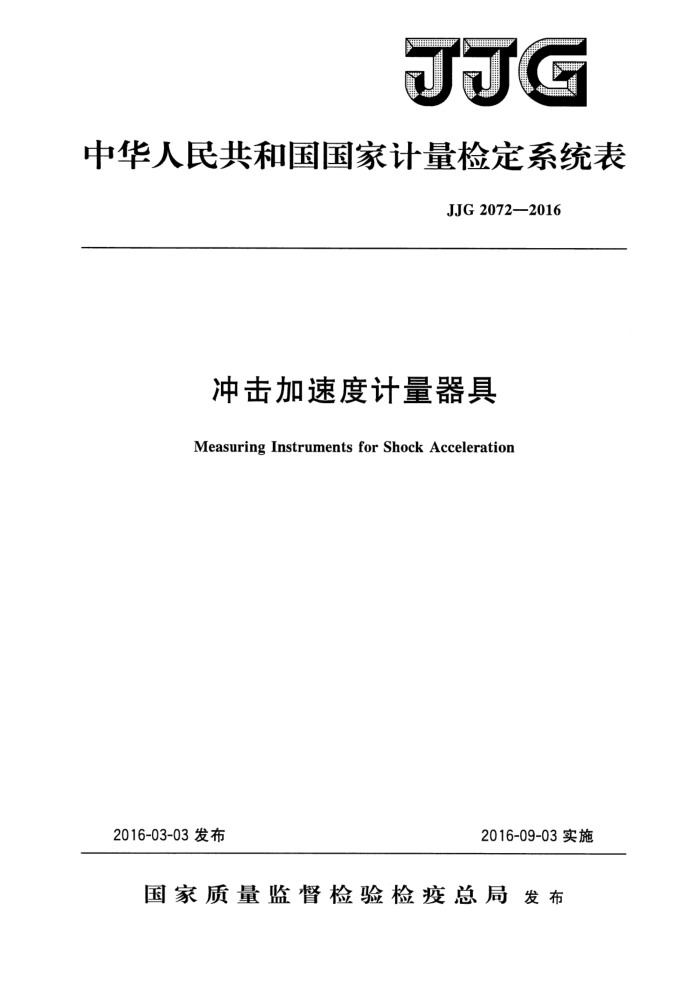

中华人民共和国国家计量检定系统表
JJG2072—2016
冲击加速度计量器具
MeasuringInstrumentsforShockAcceleration
2016-03-03发布
2016-09-03实施
国家质量监督检验检疫总局发布 JJG2072—2016
冲击加速度计量器具检定系统表
JJG 2072—2016 代替JJG2072—1990
Verification Scheme of Measuring InstrumentsforShockAcceleration
归口单位：全国振动冲击转速计量技术委员会主要起草单位：中国计量科学研究院参加起草单位：中国航空工业集团公司北京长城计量测试技术研
究所
本检定系统表委托全国振动冲击转速计量技术委员会负责解释 JJG2072—2016
本检定系统表主要起草人：
胡红波（中国计量科学研究院）于梅 (中国计量科学研究院)
参加起草人：
李新良（中国航空工业集团公司北京长城计量测试
技术研究所) JJG2072—2016
