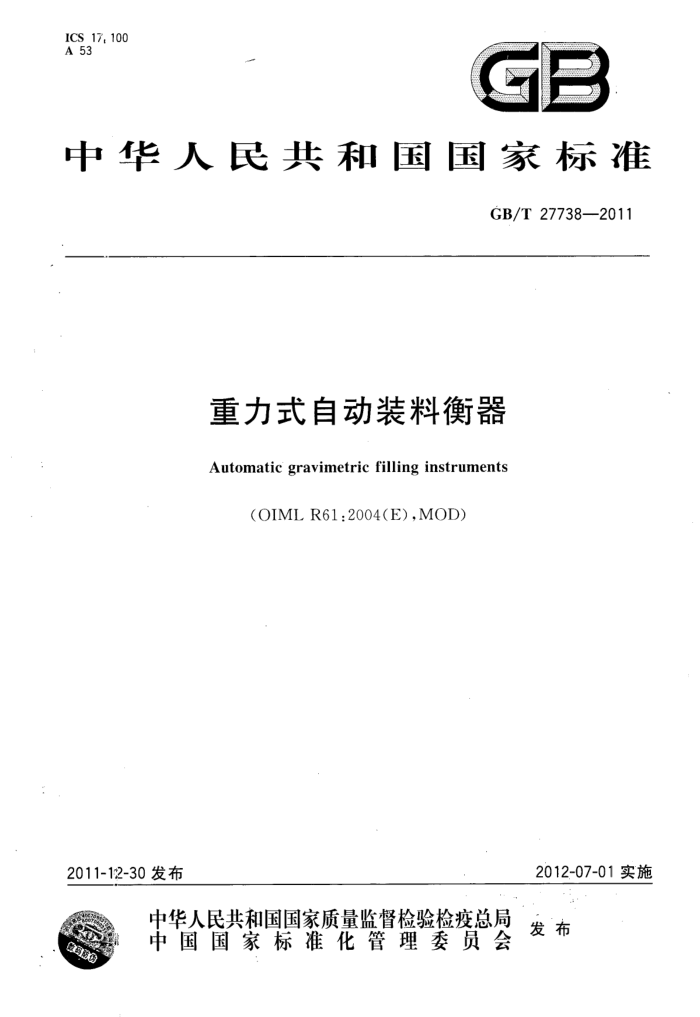

ICS 17,100 A 53
GB
中华人民共和国国家标准
GB/T27738—2011
重力式自动装料衡器
Automatic gravimetric filling instruments
(OIMLR61:2004(E),MOD)
2012-07-01实施
2011-12-30发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 中 华 人民共 和 国
国家标 准重力式自动装料衡器 GB/T27738—2011
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100013) 北京市西城区三里河北街16号（100045)
网址www.spc.net.cn
总编室：(010)64275323 发行中心：(010)51780235
读者服务部：010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16 印张7.5 5字数223千字 2012年6月第一版 2012年6月第一次印刷
*
书号：155066·1-45133 ：定价96.00元如有印装差错 由本社发行中心调换
版权专有侵权必究举报电话：（010)68510107 GB/T27738—2011
目 次
前言 1范围 2规范性引用文件 3术语和定义
3.1，一般定义 3.2结构... 3.3计量特性 3.4：示值和误差 3.5影响量与标准条件 3.6 试验 3.7，计量器具控制产品型号计量要求
5
5. 1 准确度等级 5.2 误差范围 5. 3 颗粒质量修正： 5. 4 最大允许预设值误差· 5.5 影响因子试验的最大允许误差 5. 6 最小秤量 5. 7 额定最小装料量 5. 8 影响因子 5.9 ·计量单位技术要求
10 10 10 10 10 11 12
12
6
6. 1 使用适用性 6.2 操作的安全性， 6.3 称重结果的指示· 6. 4 装料设定装置 6.5 最后断料装置· 6.6 给料装置 6.7 承载器· 6.8 零装置和除皮装置 6.9 平衡机构 6.10 控制衡器 6.11 软件电子衡器要求 7. 1 电子衡器的 一般要求
12 12 13 13 13 13 13 14 15 15 15
16 16 I GB/T27738—2011
7. 2 电子衡器的性能要求. 7. 3 检查和试验· 7. 4 安全性能…· 7. 5 称重传感器， 7. 6 制造· 7.7 安装· 试验方法·· 8.1 单次装料质量的确定 8.2 物料试验的实施· 8. 3 装料次数. 8.4 标准器具的准确度. 8.5 物料试验方法· 8.6 预设值 8.7 试验装料的质量和平均值 8.8 自动称量的偏差… 8. 9 自动称量的预设值误差 9检验规则. 9.1 型式评价· 9.2型式评价要求 9.3 出厂检验 10标志、包装、运输和贮存 10.1 说明性标志 10.2 检定标志
16 17 18 18 18 18 18 18 18 19 19 19 20 .20 20 20 20 20 21 22 23 23 24 24 25 25 25 26 :26 26 27 28 28 31 42 43 45 45 46 48 50
8
：
.
..
.
10.3 包装标志 10.4 包装 10.5 运输 10.6 贮存附录A（规范性附录） 重力式自动装料衡器试验方法 A. 1 型式评价检查 A.2 出厂检验审查 A. 3 通用试验要求 A. 4 试验项目 A. 5 静态试验 A.6 影响因子和干扰试验 A.7 量程稳定性试验 A.8 物料试验程序附录B（规范性附录） 重力式自动装料衡器型式评价报告格式 B. 1 型式评价报告格式说明 B. 2 衡器标识 B. 3 有关型式的基本信息 B. 4 型式评价所使用的试验设备 1
±
-.+ GB/T27738—2011
51 52 53 99 110 111
B.5 试验配置 B. 6 型式评价报告中注释要求 B. 7 型式评价摘要 B.8核查表
附录（（资料性附录）本标准条款和OIMLR61（2004E)条款对照· 附录I（资料性附录）本标准条款和OIMLR61(2004E)技术差异及其原因 GB/T27738—2011
前言
基标准按照GB/T1.1一2009给出的规则起草。 茶标准使用重新起草法修改采用国际法制计量组织61号国际建议OIMLR61《重力式自动装料衡
器》（AutomaticgravimetricfillingInstruments)2004(E)版（R61-1，R61-2)。
F61国际建议由OIMLTC9/SC2自动衡器分技术委员会于2004年编写完成。R61《重力式自动装料衡器》分为两部分：第1部分（R61-1）计量要求和技术要求试验”；第2部分（R61-2)“型式评价报告”
为了和R61国际建议在结构上保持-致，将R61国际建议的附录A和附录B作为标准的规范性附录A和附录B。
由于我国现行的计量产品的管理模式与国际上不尽相同，因此本标准和R61国际建议存在少量的差异，为了方便比较，在资料性附录C中列出了本标准条款和国际建议条款的对照一览表。
由于我国法律要求和工业的特殊需要，本标准在采用国际建议时进行了修改。这些技术性差异用垂直单线标识在它们所涉及的条款的页边空白处。在附录D中给出了技术性差异及其原因的一览表，以供考。
本标准删除R61国际建议的前言。 本标准由轻工业联合会提出。 本标准由全国衡器标准化技术委员会（SAC/TC97)归口。 本标准负责起草单位：赛摩电气股份有限公司。 本标准参加起草单位：上海大和衡器有限公司、梅特勒托利多（常州)称重设备系统有限公司、无锡
市耐特机电一体化技术有限公司、江苏省计量科学研究院。
本标准主要起草人：厉达、何福胜。 本标准参加起草人：陈日兴、林相东、张晓传、刘炜。 GB/T27738—2011
重力式自动装料衡器
1范围
本标准规定了重力式自动装料衡器的术语、产品型号、要求、检验方法和规则、标志、包装、运输和贮存。
本标准还为以溯源的方式评价重力式自动装料衡器的计量特性或技术特性，为其提供标准化的要求和诚验程序及表格。
本标准适用于通过自动称量使单个或多个载荷装料达到预定质量的重力式自动装料衡器。重力式自动装料衡器在本标准中简称装料衡器。
标准没有限制装料衡器的最大秤量或最小秤量。另外也可以要求装料衡器满足其他国家标准中规定的某些要求。例如，当装料衡器在正常情况下采用非自动模式时，应满足非自动衡器相关标准要求；对装料小于或等于25kg的情况，应满足预包装商品含量相关标准的要求。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本标准。
GB/T191 包装储运图示标志（GB/T191—2008，ISO780：1997，MOD） GB/T2887电子计算机场地通用规范 GB/T4879防锈包装 G3/T5048防潮包装 GB/T2423.1电工电子产品环境试验 金第2部分：实验方法试验A：低温（GB/T2423.1-
2008,IEC60068-2-1:2007,IDT)
G双/T2423.2电工电子产品环境试验 第2部分：实验方法试验B：高温（GB/T2423.2- 2008,IEC60068-2-2:2007,IDT)
Gl/T2423.3电工电子产品环境试验 第2部分：实验方法试验Cab：恒定湿热试验 (GB/T2423.3--2006,IEC60068-2-78:2001,IDT)
GI3/T2424.1电工电子产品环境试验高温低温试验导则（GB/T2424.12005，IEC60068-3-1： 1974,IDT)
GI/T2424.2# 电工电子产品环境试验 湿热试验导则（GB/T2424.2--2005，IEC60068-3-4： 2001,IT)
GB/T 7551 称重传感器（GB/T7551--2008，OIMLR60:2000，MOD) GB/T 7724 电子称重仪表 GH/T13384 机电产品包装通用技术条件 G/T15395 电子设备机柜通用技术条件 G14249.1 电子衡器安全要求 GE/T14250 衡器术语 GE/T17626.2E 电磁兼容 试验和测量技术静电放电抗扰度试验（GB/T17626.2一2006，
IEC 61(00-4-2:2001,IDT)
1 GB/T 27738—2011
GB/T17626.3电磁兼容试验和测量技术射频电磁辐射抗扰度试验（GB/T17626.3一2006， IEC 61000-4-3:2002,IDT)
GB/T17626.4电磁兼容试验和测量技术 电快速瞬变脉冲群抗扰度试验（GB/T17626.4- 2008,IEC61000-4-4:2004,IDT)
GB/T17626.5电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验（GB/T17626.5一2008， IEC61000-4-5:2005,IDT)
GB/T17626.6电磁兼容试验和测量技术 射频场感应的传导骚扰抗扰度（GB/T17626.6- 2008,IEC61000-4-6:2006,IDT)
GB/T17626.11电磁兼容 试验和测量技术 电压暂降、短时中断和电压变化的抗扰度试验 (GB/T17626.11—2008,IEC61000-4-11:2004,IDT)
QB1563衡器产品型号编制方法 QB/T1588.1轻工机械焊接件通用技术条件 QB/T1588.2轻工机械切削加工件通用技术条件 QB/T1588.3 轻工机械装配通用技术条件 QB/T1588.4 轻工机械涂漆通用技术条件 JG99磁码
3术语和定义
GB/T14250界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了 GB/T14250中的某些术语和定义。 3.1一般定义 3. 1. 1
质量 mass 固体中或任何体积的液体、气体中所含物质的量。
3.1.2
载荷load 在任一时间按指定方式可以承载的物料（或物体）的量。
3. 1. 3
装料fill 个或多个组合起来的载荷，构成预定的质量。
3.1.4
重量weight 表示载荷上因受重力作用而产生的力的量。
3.1.5
称重weighing 通过载荷上重力作用来确定载荷质量的过程。
3.1.6
衡器weighinginstrument 通过作用于物体上的重力来确定物体质量的计量器具。 衡器也可以用于测定与确定的质量有关的其他量值、数量、参数或特性。 按其操作方法，衡器可分为自动衡器和非自动衡器。 2
