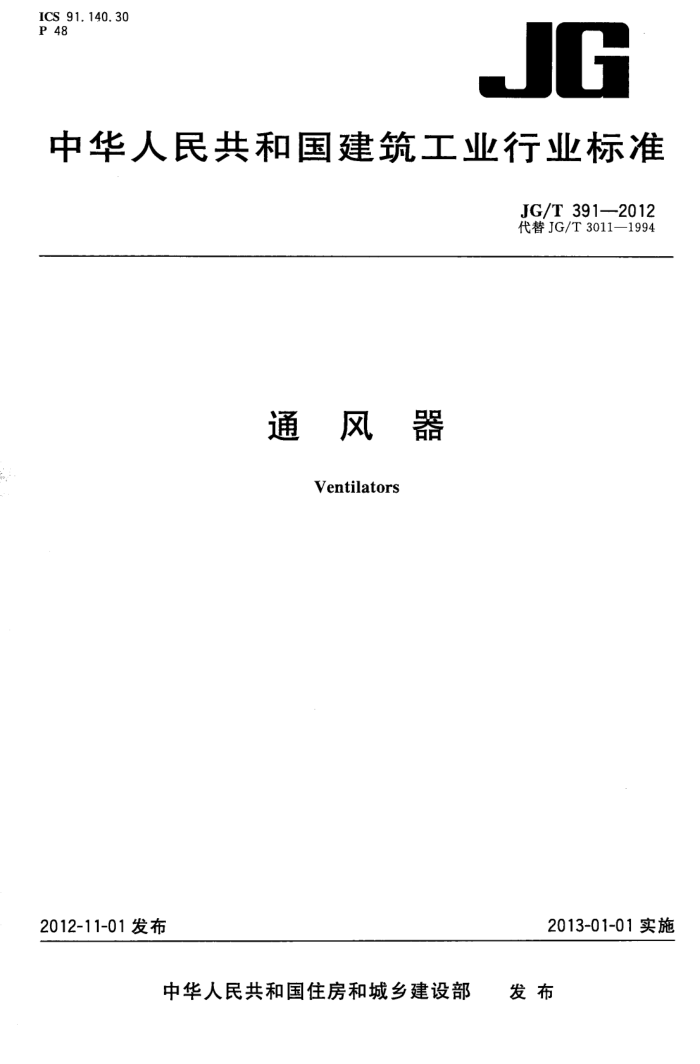

ICS 91.140.30 P 48
JG
中华人民共和国建筑工业行业标准
JG/T391-2012 代替JG/T3011—1994
通风器
Ventilators
2012-11-01发布
2013-01-01实施
中华人民共和国住房和城乡建设部 发布 JG/T391—2012
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义
分类和标记 5 要求 6 试验方法 7 检验规则
4
标志、包装、运输和贮存附录A（规范性附录）通风器的风量与风压检测方法附录B（规范性附录）动力型通风器噪声测试方法
8
11 JG/T391—2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JG/T3011—1994《卫生间通风器》。 本标准与JG/T3011一1994《卫生间通风器》相比主要变化内容如下：
在“5技术要求”中，增加了带空气-空气能量回收的动力型通风器和无动力型通风器的技术要求；在“6试验方法”中，增加了对无动力型通风器试验方法的规定； -增加了附录A通风器的通风量与风压检测方法；一增加了附录B动力型通风器噪声测试方法。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑环境与节能标准化委员会归口。 本标准起草单位：中国建筑科学研究院、机械工业第六设计研究院、爱迪士（上海)室内空气技术有
限公司、广东松下环境系统有限公司、无锡天圣达环保科技有限公司、上海兰舍空气技术有限公司、爱瑞雷格（北京）贸易有限公司、台达电子电源（东莞）有限公司。
本标准主要起草人：王智超、彭荣、高洪澜、白晓清、封勤雄、陈妙生、朱伟、曹晓峰、熊德华、李效禹、 李永。
本标准所代替标准的历次版本发布情况为：
JG/T3011—1994。
Ⅲl JG/T391—2012
通风器
1范围
本标准规定了通风器的产品分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存等。 本标准适用于民用建筑室内通风换气用通风器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB755一2008旋转电机定额和性能 GB/T1236一2000工业通风机用标准化风道进行性能试验 GB/T2423.3电工电子产品基本环境试验第2部分：试验方法试验Ca：恒定湿热试验 GB4706.1一2005家用和类似用途电器的安全第1部分通用要求 GB/T21087一2007空气空气能量回收装置 JG/T14—2010通风空调风口
3术语和定义
下列术语和定义适用于本文件。
3. 1
无动力型通风器 naturalventilatorforbuildings 利用风压或热压驱动的通风换气装置。
3. 2
动力型通风器 mechanical ventilatorfor buildings 利用风机驱动的通风换气装置。
3. 3
标准工况空气 standard condition air 大气压力为101.3kPa、温度为20℃条件下的空气。
3. 4
额定风量 ratedairflow 在规定的试验工况下，通过通风器的空气体积流量。
3.5
隔声量noiseeliminationcapability 无动力型通风器阻隔的噪声量。
3. 6
初阻力initialairpressuredrop 无动力型通风器在额定风量下的初始空气阻力。
1 JG/T391-2012
4分类和标记 4.1分类
通风器分类应符合表1的规定。
表1通风器分类方法
分类方法
代 号 DL
动力、 无动力离心轴流斜流横流落地吊装壁挂窗式单向流双向流普通型节能型普通型静音型
动力类型
一
Lx ZL. XI, HL LD DZ BG cs 一 sX
叶轮形式
安装方式
通风类型
能耗
JN - JY
噪声
4.2标记 4.2.1无动力型通风器的标记方法如下：
0-0-0
外形尺寸安装方式风 量
2
