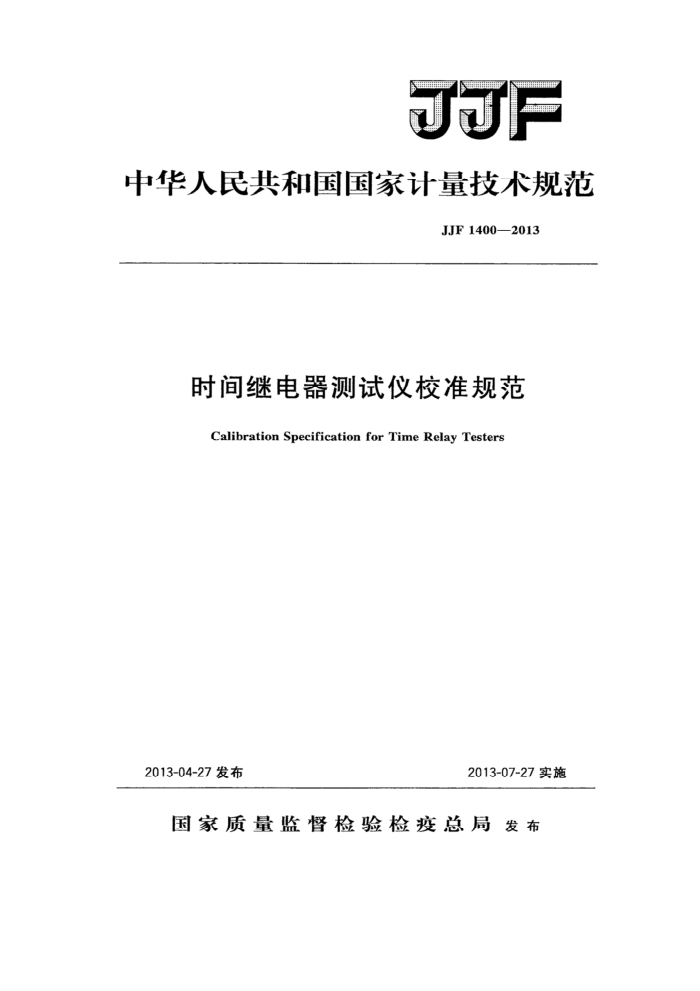

JJF
中华人民共和国国家计量技术规范
JJF1400—2013
时间继电器测试仪校准规范
Calibration Specification for Time RelayTesters
2013-04-27发布
2013-07-27实施
国家质量监督检验检疫总局发布 JJF 1400—2013
时间继电器测试仪校准规范
JJF1400—2013
Calibration Specification for
TimeRelayTesters
归口单位：全国时间频率计量技术委员会主要起草单位：温州市计量技术研究院
上海市计量测试技术研究院重庆市计量质量检测研究院
参加起草单位：新疆维吾尔自治区计量测试研究院
本规范委托全国时间频率计量技术委员会负责解释 JJF 1400--2013
本规范士要起草人：
周晓华（温州市计量技术研究院）董莲（上海市计量测试技术研究院）祝贵军（重庆市计量质量检测研究院）朱健（温州市计量技术研究院）
参加起草人：
宋 伟（新疆维吾尔自治区计量测试研究院） JJF1400—2013
录
目
引言 1 范围· 2 引用文件· 概述
(I) (1) (1)
.
(1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (3) (6) (7) (8) (10) (12)
3 4计量特性： 4.1时间测量误差
4. 2 晶振· 4.3 直流电压输出 4.4交流电压输出. 5校准条件. 5.1环境条件.. 5.2测量标准及其他设备 6校准项目和校准方法 6.1校准项目 6.2 校准方法：
....
..
.
校准结果表达· 8复校时间间隔附录A校准记录格式附录B 校准证书内页格式附录C 测量不确定度评定示例
7
I JJF1400—2013
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》编制。 目前，时间继电器测试仪尚无国际、国内有关标准。本规范参考了JJF1282一2011
《电子式时间继电器校准规范》的相关技术要求。本规范为首次制定。
Ⅱ JJF1400-2013
时间继电器测试仪校准规范
1范围
本规范适用于时间继电器测试仪（以下简称测试仪）的校准。 2引用文件
本规范引用了下列文件： JJG180电子测量仪器内石英晶体振荡器 JF1001通用计量术语及定义 JJF1282—2011电子式时间继电器校准规范凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3概述
测试仪是用于测量时间继电器计量特性的装置。测试仪工作原理如图1所示，它通常由电压输出电路、触发电路、时基电路、计时电路、时间显示电路等组成。当电压输出的同时，触发电路工作，计量电路开始计时，当被测时间继电器的延时触点闭合（断开），触发电路翻转，计时电路停止计时，时间显示电路显示被测时间继电器延时整定时间的实际值。
电压输出电路
时间显示电路
触发电路
计时电路
被测时间继电器
时基电路
图1测试仪原理图
4计量特性 4.1时间测量误差
在0.001s～9999.999s范围内，最大允许误差：±（5×10-5T+0.005s），式中 T为时间测量值。 4.2晶振
1 JJF1400—2013
4.2.1开机特性：优于5×10-6。 4.2.2频率准确度：优于5×10-5。 4.3直流电压输出 4.3.1输出电压：（10~400）V。 4.3.2 最大允许误差：土1.5%。 4.3.3纹波系数：≤5%。 4.4交流电压输出 4.4.1输出电压：（10~400）V. 4.4.2最大允许误差：土1.5%。 4.4.3失真度：≤7%。
注：以上指标不是用于合格性判别，仅供参考。 5校准条件 5.1环境条件 5.1.1温度：在（1530)℃范围内任选一点，校准期间温度的变化不超过士2℃，且不应有温度突变。 5.1.2相对湿度：≤80% 5.1.3电源
电压：220（1±5%）V；频率：50（1±1%）Hz；失真度：≤5%。
5.1.4周围无影响正常工作的电磁干扰和机械振动。 5.2测量标准及其他设备 5.2.1定时校验器
定时校验器是一种由外部电压触发，产生并输出标准时间间隔的仪器。 a）时间输出范围：0.001s～9999.999s 最大允许误差：±（2×10-T+0.0005s)，式中T为时间输出值。 b）晶振开机特性：优于5×10-7，频率准确度：优于5×10-6
5.2.2通用计数器
测量范围：0.1Hz100MHz; 晶振频率准确度：优于5×10-6。
5.2.3交流数字电压表
测量范围：（0～450）V，最大允许误差：士0.3%。 5.2.4直流数字电压表
测量范围：（0450）V，最大允许误差：士0.3%。 5.2.5失真度测量仪 2 JJF1400—2013
测量范围：（0～30)%，最大允许误差：土10%。 5.2.6电子电压表
电压范围：（0～300）V，最大允许误差：土5%；频率范围：10Hz~10MHz。
5.2.7分压器
电压范围：（0500）V，分压比：10：1。 6校准项目和校准方法 6.1校准项目
测试仪校准项目见表1。
表1测试仪校准项目一览表项目名称
编号 1 2 3 4 5
校准方法的条款号
6. 2. 1 6. 2.2 6. 2.3 6. 2. 4 6. 2. 5
外观及工作正常性检查
时间测量误差
晶振直流电压输出交流电压输出
6.2校准方法 6.2.1外观及工作正常性检查
测试仪外观完好，无影响正常工作的机械损伤，控制按键、开关灵活可靠，电压调节平稳，时间显示面板清晰、完整。用额定电压为500V，测量范围为（0~500）MQ，准确度等级为10级的绝缘电阻表，对测试仪电源端与外壳之间的绝缘电阻进行测量，绝缘电阻不小于20M2。 6.2.2时间测量误差校准
接线方式如图2所示，将测试仪的电压输出端连接到定时校验器的电压端，测试仪的触点端连接到定时校验器的触点端，将定时校验器的定时时间按表2进行设定，把测试仪直流/交流开关调在直流挡，将电压调节到24V，或把测试仪直流/交流开关调在交流挡，将电压调节到220V，启动测试仪工作，读取测试仪的时间显示值。时间测量误差AT按式（1）进行计算：
(1)
AT= Tx -- T。
式中： AT 时间测量误差，S; Tx—测试仪显示值，S; T。一-定时校验器设定值，S。
3
