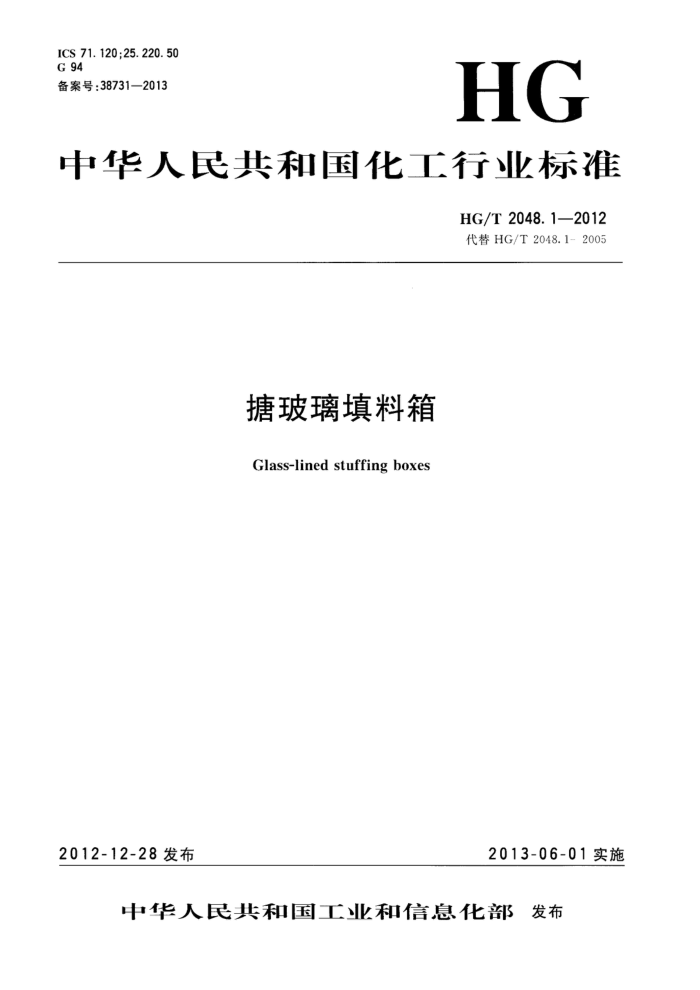

ICS 71.120;25.220.50 G 94 备案号：38731—2013
HG
中华人民共和国化工行业标准
HG/T2048.1—2012 代替HG/T2048.1-2005
塘玻璃填料箱 Glass-lined stuffing boxes
2012-12-28发布
2013-06-01实施
中华人民共和国工业和信息化部发布 HG/T 2048.1—2012
前言
本标准按照GB/T1.1-2009给出的规则起草，本标准代替HG/T2048.1-2005《糖玻璃填料箱》，与HG/T2048.1 1-2005相比，主要技术变化
如下：
范围中不适用介质易燃改为易爆；一对箱体、压盖用材料进行了调整，修订为灰铸铁、碳素结构钢和低合金钢锻件；一对箱体、压盖材料的缺陷提出了要求；一增加了使用温度高于一20℃的锻钢件，并提出了冲击试验的要求一对箱体法兰的外径及中心圆尺寸进行了修订； -修正了原标准图1中的部分错误。 本标准由中国石油和化学工业联合会提出。 本标准由全国玻璃设备标准化技术委员会归口。 本标准起草单位：天华化工机械及自动化研究设计院、常州化工设备有限公司，本标准主要起草人：郑贵东、马玉俊、张楠。 本标准所代替标准的历次版本发布情况为：
-
HG5-274—1979、HG/T2048.1-1991,HG/T2048.1—2005。
I HG/T2048.1—2012
塘玻璃填料箱
范围
本标准规定了塘玻璃填料箱的材料、型式、基本参数及主要尺寸、技术要求、出厂文件、包装、运输和贮存。
本标准适用于公称压力小于或等于0.1MPa，设计温度-20℃～100℃，塘玻璃搅拌器轴密封段的外径线速度小于1m/s的密封装置用塘玻璃填料箱。
本标准不适用于易爆、毒性程度为极度、高度和中度危害介质的密封装置用塘玻璃填料箱 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T 899 双头螺柱bm=1.5d GB/T 1804 一般公差未注公差的线性和角度尺寸的公差
-
GB/T 6170 1型六角螺母 GB/T 6414 铸件尺寸公差与机械加工余量 GB/T 9439 灰铸铁件 GB 25025 糖玻璃设备技术条件 HG/T2105 塘玻璃设备活套法兰 JC/T1019 石棉密封填料 NB/T 47008 承压设备用碳素钢和合金钢锻件 QB/T4041 聚四氟乙烯棒材
3材料 3.1填料箱体、压盖所用材料按表1，材料的化学成分、力学性能等要求应符合表1所列标准的规定。
表1填料箱体、压盖材料铸铁件 HT200
锻件
材料种类材料编号标准编号
20
16Mn
NB/T 47008
GB/T 9439
3.2 填料箱使用压力和温度范围应符合表2的规定。
表2使用压力和温度范围 HT200
16Mm
20 0. 1
材料公称压力/MPa 使用温度/℃
>-20~100
10~100
4型式、基本参数及主要尺寸
填料箱的结构型式、基本参数及主要尺寸见图1、表3及表4规定。 HG/T2048.1—2012
注润滑剂
,M
表面糖玻璃
d
D
图1 HG/T2048.1—2012
表3日 明细表数量 1 5 见表4 1 见表4
件号 1 2 3 4 1) 6
标准号见表1 QB/T 4041 JC/T 1019 GB/T 899 见表1 GB/T 6170
名称箱体衬套填料双头螺柱压盖螺母
材料见表1 聚四氟乙烯聚四氰乙烯石棉
备注
或其他软质填料
A2-70 见表1 A2-70
表4 尺寸表
单位为毫米
尺 寸 D;
法兰螺栓孔
压盖螺栓
公称直径 DV
参考质量
d; 62 185 145(h8) 95 182 110 78 200 160(h8) 115 198 93 220 180(h8) 130
D
H Hi
/kg
Do
M
711
40 50 65 80 95 110 125 140
10. 1 15. 0 16.8 19. 5 28.3 34. 2 40.2 46. 7
2
12
18
108 250 210(h8) 145 208 125 159 340 295(h8) 200
X
129 285 240(h8) 165 144 340 295(h8) 179 238 145
16
22
180 395 350(h8) 220 258 160 12
注：d；为机械加工后铁坏尺寸。
5技术要求 5.1 使用温度高于10℃的灰口铸铁件，制造企业应按批次，每1000个灰口铸铁件按照相关标准在最低温度下进行冲击试验，并合格。 5.2 使用温度高于一20℃的锻件，制造企业应按批次，每1000个锻件按照相关标准在最低温度下进行冲击试验，并合格；锻件应符合Ⅱ级或Ⅱ级以上的要求。 5.3铸铁件尺寸公差按GB/T6414规定，锻件机加工面未注尺寸公差按GB/T1804中的m级。 5.4填料箱箱体、压盖与衬套不得有分层、裂纹及降低填料箱强度的其他缺陷，且不影响塘玻璃。 5.5 箱体法兰的密封面对轴线的垂直度应小于其外径的4/1000。 5.6填料箱法兰螺栓中心圆直径和相邻两螺栓孔弦长极限偏差为士0.5mm；任意两螺栓孔弦长极限偏差为=1.0mm。 5.7箱体按本标准和GB25025进行制造、检验及验收。 5.8 安装填料时，须逐层进行压紧。 5.9填料箱装配完毕后，须与糖玻璃设备一起进行水压试验，其试验方法、试验压力、泄漏量要求应符合塘玻璃设备设计图纸要求。 5. 10 压盖油槽中应注人润滑剂，所用润滑剂应不影响容器内介质。 5. 11 填料材料的选取应按设计图纸要求或介质要求。 5. 12 箱体法兰与所在设备的管口活套法兰相连接，连接尺寸按HG/T2105的规定.与活套法兰公称直径相对应的填料箱的法兰公称直径，按表5规定
3 HG/T 2048.1—2012
表 5 80 125
单位为毫米
1.10 250
95 150
110 200
125 200
50 80
65 100
40 65
填料箱DN 活套法兰DN
6 出厂文件、包装、运输和贮存 6.1出厂产品应附带产品合格证、产品使用说明书及装箱单，合格证至少包括产品批号、产品编号、材料的化学成分和力学性能、公称压力和公称直径， 6.2外露塘玻璃面用软物包扎，并在包装箱中牢靠地固定。 6. 3 搬动与运输时必须避免碰撞，包装箱不许倒置。 6. 4 产品应存放室内，不许露天存放或堆置。
4
