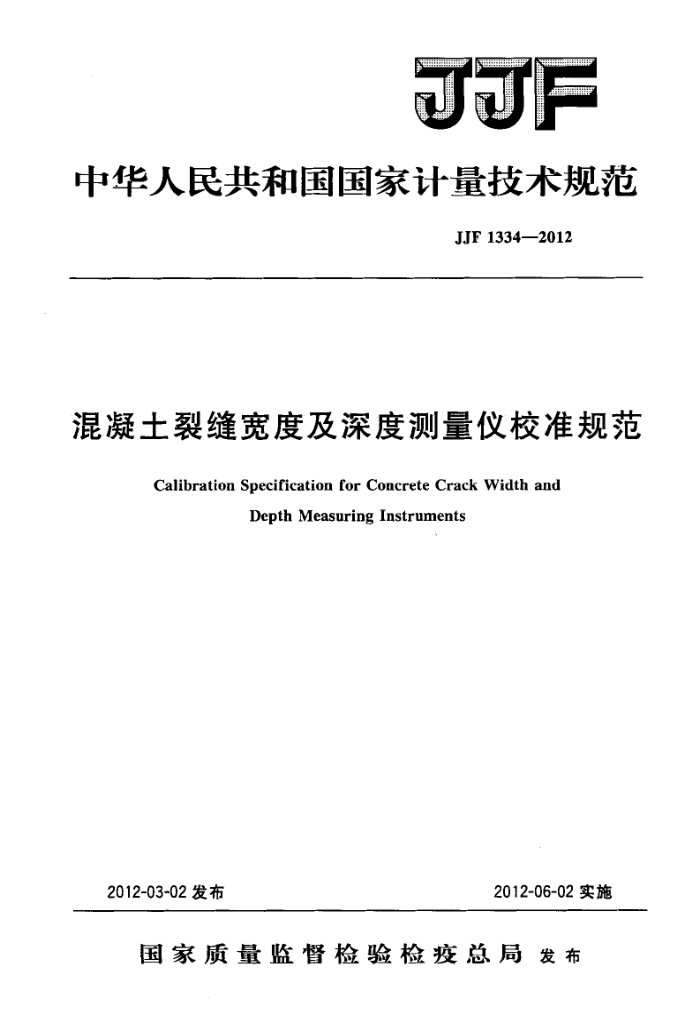

F
中华人民共和国国家计量技术规范
JJF 1334—2012
混凝土裂缝宽度及深度测量仪校准规范
Calibration Specification for Concrete Crack Width and
Depth Measuring Instruments
2012-06-02实施
2012-03-02发布
国家质量监督检验检疫总局发布 中华人民共和 国国家计量技术规范
混凝土裂缝宽度及深度测量仪校准规范
JJF1334—2012
国家质量监督检验检疫总局发布
*
中国质检出版社出版发行北京市朝阳区和平里西街甲2号（100013）北京市西城区三里河北街16号（100045)
网址www.spc.net.cn
总编室：(010)64275323 发行中心：(010)51780235
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×1230 1/16 印张1.25 5字数32千字 2012年6月第一版 反2012年6月第一次印刷
书号：155026·J-2702 定价21.00元
如有印装差错 由本社发行中心调换
版权专有侵权必究举报电话：（010)68510107 JJF1334—2012
混凝土裂缝宽度及深度
测量仪校准规范 Calibration Specification for Concrete
JJF1334—2012
Crack Width and Depth
Measuring Instruments
归口单位：全国几何量工程参量计量技术委员会主要起草单位：重庆市计量质量检测研究院
北京市计量检测科学研究院江苏省计量科学研究院
参加起草单位：成都市计量监督检定测试院
陕西省建筑科学研究院中国测试技术研究院
本规范委托全国几何量工程参量计量技术委员会负责解释 JJF1334—2012
本规范主要起草人：
钟华（重庆市计量质量检测研究院）陶磊 (重庆市计量质量检测研究院）孙璟轶（北京市计量检测科学研究院）王晓飞（江苏省计量科学研究院）
参加起草人：
刘进 (成都市计量监督检定测试院) 张阝 阳 (陕西省建筑科学研究院) 冉庆 (中国测试技术研究院) JJF1334-2012
目 录
(1) (1) (1) (2) (2) (2) (3) (3) (3) (3) (4) (4) (4) (5) (5) ·(5) .·(6) (8) (11) (13)
1 范围 2 引用文件· 3 概述… 4计量特性： 4.1 重复性…· 4.2示值误差· 4.3仪器自带的宽度标准板和深度标准块 5校准条件。 5.1环境条件. 5.2校准用标准器及其他设备 6 校准项目和校准方法 6.1 重复性 6.2示值误差 6.3 仪器自带的宽度标准板和深度标准块 7 校准结果表达· 8复校时间间隔附录A裂缝宽度测量仪示值误差的测量不确定度评定（分度值类）附录B 裂缝深度测量仪示值误差的测量不确定度评定附录C 校准用标准器的技术要求附录D校准证书内容及内页格式 JJF1334—2012
混凝土裂缝宽度及深度测量仪校准规范
1 范围
本规范适用于测量表面宽度（0.01～10）mm、深度（35～500）mm的混凝土裂缝宽度及深度测量仪的校准。 2 引用文件
本规范引用下列文件： JJF1001—2011通用计量术语及定义 JJF1059一1999测量不确定度评定与表示 GB502042002混凝土结构工程施工质量验收规范凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3概述
混凝土裂缝宽度及深度测量仪是用于检测混凝土裂缝宽度、深度的无损测量仪器，主要适用于建筑工程行业。按其功能分为混凝土裂缝宽度测量仪、混凝土裂缝深度测量仪以及混凝土裂缝综合测量仪。
混凝土裂缝宽度测量仪是采用电子成像技术，将裂缝表面成像于仪器显示屏幕上，利用仪器屏幕上的标尺测量出裂缝宽度值，或通过软件自动测量，直接将裂缝宽度值显示在屏幕上。见图1。
口口 0口口
图1 裂缝宽度测量仪工作示意图
1--主机；2一连接线；3一CCD测头；4一宽度标准板；5—标尺；6一显示屏
1 JJF1334—2012
混凝土裂缝深度测量仪是利用超声波技术测量裂缝深度，超声波在混凝土内传播，
，在裂缝端点处产生衍射，通过衍射角与裂缝深度的几何关系，实现裂缝深度的跨缝对称测量。见图2。
00 口口
图2裂缝深度测量仪工作示意图
1一仪器主机：2一连接线；3一接收头；4一发射头：5-深度标准块
混凝土裂缝综合测量仪是集裂缝宽度和裂缝深度测量于一体的综合测量仪。其宽度测量和深度测量原理同前面所述。 4计量特性 4.1重复性
自动测量混凝土裂缝宽度测量仪的重复性：不大于表1中给出的分辨力。 混凝土裂缝深度测量仪的重复性：裂缝深度为35mm≤h<100mm时，不大于
2mm；裂缝深度为100mm 最大允许误差见表1。
2 JJF1334—2012
表 1 最大允许误差
最大允许误差
分辨力/分度值
项目名称
mm
mm ±0.01 ±0. 02 ±0.02 ±0.04 ±0.06
0.001 0.01 0. 02 0. 04 0.06
分辨力
混凝土裂缝宽度测量仪
分度值
测量范围为（35～50）mm时，最大允许误差±5mm 测量范围为（50~500）mm时，最大允许误差士10%h（h为测量深度值）
混凝土裂缝深度测量仪
分辨力
1
4.3仪器自带的宽度标准板和深度标准块 4.3.1 宽度标准板的刻线宽度或刻线间距实测值的不确定度：U=3m，k=2。 4.3.2 宽度标准板的刻线宽度均匀性：≤0.002mm。 4.3.3 深度标准块的裂缝深度测量结果的不确定度：U=1.0mm，k=2。 4.3.4 深度标准块的裂缝深度差：<1.0mm。 4.3.5 深度标准块上工作面的平面度：0.2mm。
注：校准不判断合格与否，上述计量特性要求仅供参考。
5 校准条件 5.1环境条件 5.1.1校准室内温度为常温。 5.1.2校准室内相对湿度：不超过85%，
被校准仪器与校准用标准器在室内平衡温度时间不少于1h。 5.2校准用标准器及其他设备
校准用标准器及其他设备见表2。
表2校准用标准器及其他设备
计量性能要求
校准用标准器及其他设备宽度标准板或刻线板
范围（0.01~10）mmU=3μm，k=2 范围（35~500）mm U=lmm,k=2 范围（0~200）mm MPEV:1μm+10-$L
深度标准块万能工具显微镜
塞尺刀口形直尺钢直尺
(0.02~1.0)mm MPE：±16μm 范围（0~500）mm MPE:±4μm 范围（0~500）mm MPE:±0.15mm
3
